Hager

LKG5014007030B

Verdrahtungskanal aus PVC LKG 50x140mm steingrau
Best-Nr.
LKG5014007030B
EAN-Nr.
4012740103817
VPE
16 m
Preisgruppe
T450
Preis
23,50 € / m *

Technische Merkmale

  • Farbe
    • steingrau
  • RAL Farbnummer
    • 7030
  • Kanalhöhe
    • 50 mm
  • Kanalbreite
    • 140 mm
  • Länge
    • 2000 mm
  • Lichter/innerer Querschnitt
    • 5908 mm²
  • Anzahl Leitungen 1,5 mm² - Füllgrad 40%
    • 276
  • Anzahl Leitungen 2,5 mm² - Füllgrad 40%
    • 198
  • Anzahl Leitungen 1,0 mm² - Füllgrad 40%
    • 384
  • Bodenlochungen
    • DIN 43659
  • Kriechstromfest
    • ja
  • Selbstverlöschend
    • ja
  • Werkstoff
    • PVC
  • Halogenfrei
    • nein
  • UL 94 Klassifizierung
    • V0

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für LKG5014007030B

  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - tehalit.VK

    Stand: 01.01.2020

    PDF
    60 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Produktdatenblätter

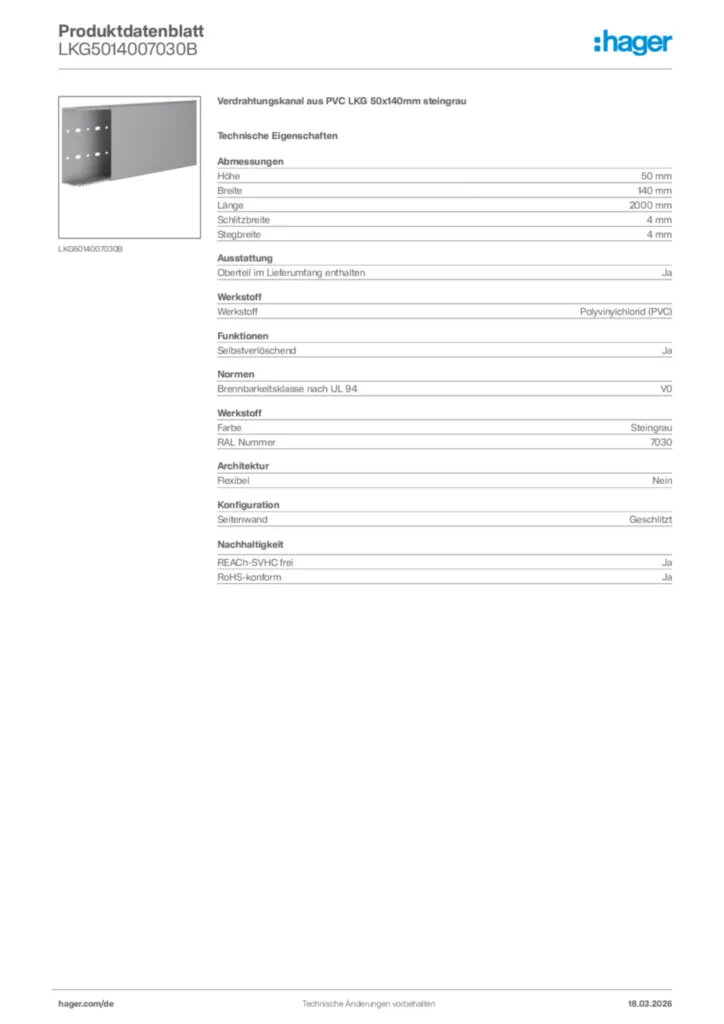

  • Produktdatenblatt für LKG5014007030B

    PDF
    370 KB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für LKGxx - Verdrahtungskanalsystem Schaltschrank (DE-EN, Stand: 07.2019)

    PDF
    39 KB
Weitere Downloads

Ausschreibungstext

Verdrahtungskanal aus PVC LKG 50x140mm steingrau
Verdrahtungskanal bestehend aus Unterteil mit gestufter Seitenstanzung und Oberteil. Bodenlochung nach EN 50085.
  • Farbe :steingrau
  • RAL Farbnummer :7030
  • Kanalhöhe :50 mm
  • Kanalbreite :140 mm
  • Länge :2000 mm
  • Lichter/innerer Querschnitt :5908 mm²
  • Anzahl Leitungen 1,5 mm² - Füllgrad 40% :276
  • Anzahl Leitungen 2,5 mm² - Füllgrad 40% :198
  • Anzahl Leitungen 1,0 mm² - Füllgrad 40% :384
  • Bodenlochungen :DIN 43659
  • Kriechstromfest :ja
  • Selbstverlöschend :ja
  • Werkstoff :PVC
  • Halogenfrei :nein
  • UL 94 Klassifizierung :V0

Fabrikat : Hager oder gleichwertig
Artikel : LKG5014007030B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
