Leitungsführungskanal Stahlblech LFS 40x60mm verkehrsweiß LFS4006009016
Der Leitungsführungskanal aus Stahlblech LFS in Verkehrsweiß (40x60 mm) bietet optimale Lösungen für Ihre anspruchsvollsten Installationen. Mit seiner robusten Stahlkonstruktion gewährleistet er langlebigen Kabelschutz. Der Kabelkanal bietet Platz für bis zu 7 Kabel und fügt sich nahtlos in unterschiedliche Innenräume ein. Die perfekte Wahl für Elektriker, die auf der Suche nach widerstandsfähigen Kabelmanagementlösungen sind. Vertrauen Sie auf die bewährte Qualität von Hager.
EAN
4012740994477
Marke
Hager
VPE
12 m
Preisgruppe
T221
Passende Tools
Preis
69,90 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kupplung 1 Produkte verfügbar -
Endstück 1 Produkte verfügbar -
Inneneck 1 Produkte verfügbar -
Außeneck 1 Produkte verfügbar -
Flachwinkel 1 Produkte verfügbar -
Mehr sehen 6 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
R2504VERZ
Kupplung zu Leitungsführungskanal LFS Höhe 40mm
4,40 € / Paar*
-
L4180VERZErdungsanschluss zu Kanal-Oberteil LFS aus Stahlblech
1,19 € / Stück*
-
L5804Schallbarriere mit Zöpfe (15 Teile)
42,80 € / Stück*
-
LFSFEFunktionserhaltetikett LFS
0,96 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe40 mm
-
Breite60 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt1700 - 1700 mm²
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)7
Werkstoff
-
WerkstoffStahl
-
OberflächeLackiert
-
RAL Nummer9016
-
FarbeVerkehrsweiß
Sicherheit
-
Stoßfestigkeit IKIK08
-
IP-Klasse (Ingress Protection)IP30
Normen
-
Geeignet für Funktionserhalt nach DIN4102-12Ja
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Konnektivität
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Anzahl der Trennwände0
-
Kammeranzahl1 - 1
-
Anzahl steckbare Trennwände0
-
Kabelhalteklammer im Lieferumfang enthaltenJa
-
Mit SchutzfolieNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

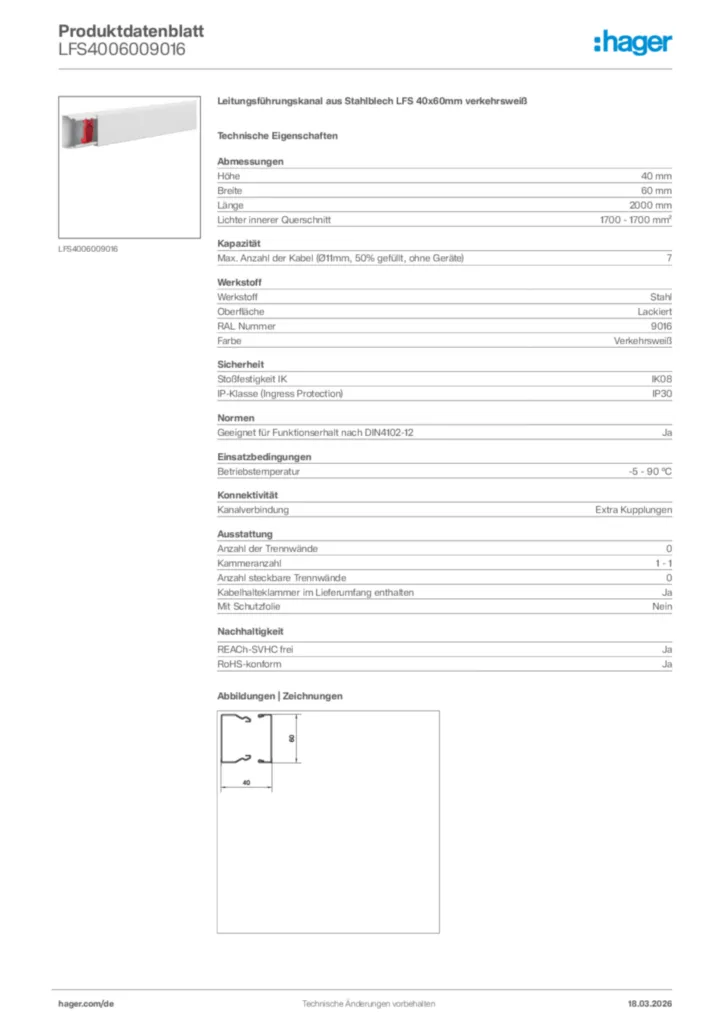

Produktbild LFS4006009016
-
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
Leitungsführungssysteme in Verkehrsweiß RAL 9016
Bestellhilfe Mai 2020 (20DE0108_01)
PDF626,63 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Produktzertifikat
Allgemeines bauaufsichtliches Prüfzeugnis LFS Funktionserhalt nach DIN 4102-12
Produktzertifikat de-DE 2022-06-28
PDF1,43 MB -
Konformitätserklärung
CE-Konformitätserklärung für LFSxx - Elektroinstallationskanal für Wand und Decke (DE-EN, Stand: 09.2021)
Konformitätserklärung en-GB, de-DE 2021-09-30
PDF633,95 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LF1001009016Leitungsführungskanal aus PVC LF 10x10mm verkehrsweißPreis2,30 €/ m * -
2
LF1001009016ALeitungsführungskanal mit Klebeband aus PVC LF 10x10mm verkehrsweißPreis2,55 €/ m * -
3
LF1501507030Leitungsführungskanal aus PVC LF 15x15mm steingrauPreis2,90 €/ m * -
4
LF1501507035Leitungsführungskanal aus PVC LF 15x15mm lichtgrauPreis2,90 €/ m * -
5
LF1501508014Leitungsführungskanal aus PVC LF 15x15mm braunPreis3,35 €/ m *
Ausschreibungstext
Leitungsführungskanal aus Stahlblech LFS 40x60mm verkehrsweiß
Elektro-Installationskanal-System Leitungsführungskanal aus Stahlblech nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 250 mm. Kupplungen zur Potenzialausgleichsverbindung der Kanalunterteile sowie zur einfachen und passgenauen Kanalverbindung. Bei Überkopfmontage ist der Kanal mit Stahlblechklammern zu montieren.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 40 mm
Breite: 60 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 1700 - 1700 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 7
Werkstoff: Stahl
Oberfläche: Lackiert
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Extra Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 0
Kabelhalteklammer im Lieferumfang enthalten: Ja
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LFS4006009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Elektro-Installationskanal-System Leitungsführungskanal aus Stahlblech nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 250 mm. Kupplungen zur Potenzialausgleichsverbindung der Kanalunterteile sowie zur einfachen und passgenauen Kanalverbindung. Bei Überkopfmontage ist der Kanal mit Stahlblechklammern zu montieren.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 40 mm
Breite: 60 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 1700 - 1700 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 7
Werkstoff: Stahl
Oberfläche: Lackiert
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Extra Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 0
Kabelhalteklammer im Lieferumfang enthalten: Ja
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LFS4006009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
