Dieser robuste und langlebige Leitungsführungskanal aus Stahlblech LFS ist ideal für alle elektrischen Installationen. Mit den Abmessungen 20x20 mm ist er kompakt und ermöglicht eine saubere Kabelführung. Seine verkehrsweiße Farbe passt perfekt zu jeder Umgebung und die Stahlkonstruktion sorgt für maximale Haltbarkeit und Sicherheit. Ein hervorragendes Produkt für Elektriker, die Qualität und Zuverlässigkeit schätzen. Mit sind Sie auf der sicheren Seite.
EAN
4012740007290
Marke
Hager
VPE
72 m
Preisgruppe
T221
Leitungsführungskanal Stahlblech LFS 20x20mm verkehrsweiß LFS2002009016
Preis
28,90 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
R4320
Erdungsanschluss zu Leitungsführungskanal-Oberteil LFS 20x20mm
2,60 €/ Stück
Optionales Zubehör
-
Klemm-/Abzweigdose 1 Produkte verfügbar -
Kupplung 1 Produkte verfügbar -
Endstück 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Abmessungen
-
Höhe18 mm
-
Breite19 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt228 - 228 mm²
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)1
Werkstoff
-
WerkstoffStahl
-
OberflächeLackiert
-
RAL Nummer9016
-
FarbeVerkehrsweiß
Sicherheit
-
Stoßfestigkeit IKIK08
-
IP-Klasse (Ingress Protection)IP30
Normen
-
Geeignet für Funktionserhalt nach DIN4102-12Nein
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Konnektivität
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Anzahl der Trennwände0
-
Kammeranzahl1 - 1
-
Anzahl steckbare Trennwände0
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Mit SchutzfolieNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LFS2002009016
-

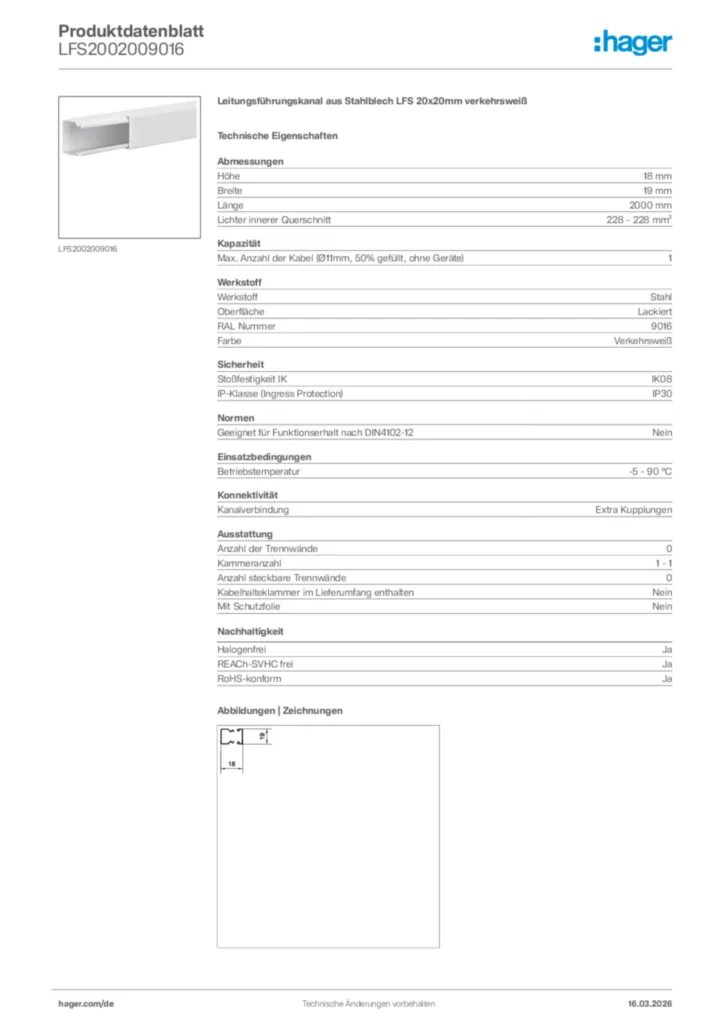

Produktdatenblatt
Hager Produktdatenblatt LFS2002009016
Leitungsführungskanal aus Stahlblech LFS 20x20mm verkehrsweiß
PDF -
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
Leitungsführungssysteme in Verkehrsweiß RAL 9016
Bestellhilfe Mai 2020 (20DE0108_01)
PDF626,63 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE-Konformitätserklärung für LFSxx - Elektroinstallationskanal für Wand und Decke (DE-EN, Stand: 09.2021)
Konformitätserklärung en-GB, de-DE 2021-09-30
PDF633,95 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
R2293VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 200mm verzinktPreis3,40 €/ Stück * -
2
R2292VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 150mm verzinktPreis3,05 €/ Stück * -
3
R2291VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 100mm verzinktPreis2,90 €/ Stück * -
4
R2290VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 60mm verzinktPreis2,80 €/ Stück * -
5
M7249Klammer frei positionierbar aus PC/ABS halogenfrei zu LF mit Oberteil 110mmPreis1,32 €/ Stück *
Ausschreibungstext
Leitungsführungskanal aus Stahlblech LFS 20x20mm verkehrsweiß
Elektro-Installationskanal-System Leitungsführungskanal aus Stahlblech nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 200 mm. Kupplungen zur Potenzialausgleichsverbindung der Kanalunterteile sowie zur einfachen und passgenauen Kanalverbindung.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 18 mm
Breite: 19 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 228 - 228 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 1
Werkstoff: Stahl
Oberfläche: Lackiert
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Extra Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 0
Kabelhalteklammer im Lieferumfang enthalten: Nein
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LFS2002009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Elektro-Installationskanal-System Leitungsführungskanal aus Stahlblech nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 200 mm. Kupplungen zur Potenzialausgleichsverbindung der Kanalunterteile sowie zur einfachen und passgenauen Kanalverbindung.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 18 mm
Breite: 19 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 228 - 228 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 1
Werkstoff: Stahl
Oberfläche: Lackiert
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Extra Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 0
Kabelhalteklammer im Lieferumfang enthalten: Nein
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LFS2002009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
