Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
3
Werkstoff
Werkstoff
Polyvinylchlorid (PVC)
Oberfläche
Unbehandelt
RAL Nummer
9016
Farbe
Verkehrsweiß
Sicherheit
Stoßfestigkeit IK
IK07
Schutzart IP
IP40
Normen
Geeignet für Funktionserhalt nach DIN4102-12
Nein
Einsatzbedingungen
Betriebstemperatur
-5 - 60 °C
Konnektivität
Kanalverbindung
Ohne Kupplung
Ausstattung
Anzahl der Trennwände
0
Anzahl steckbare Trennwände
0
Mit Kabelhalteklammer
Nein
Mit Schutzfolie
Nein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

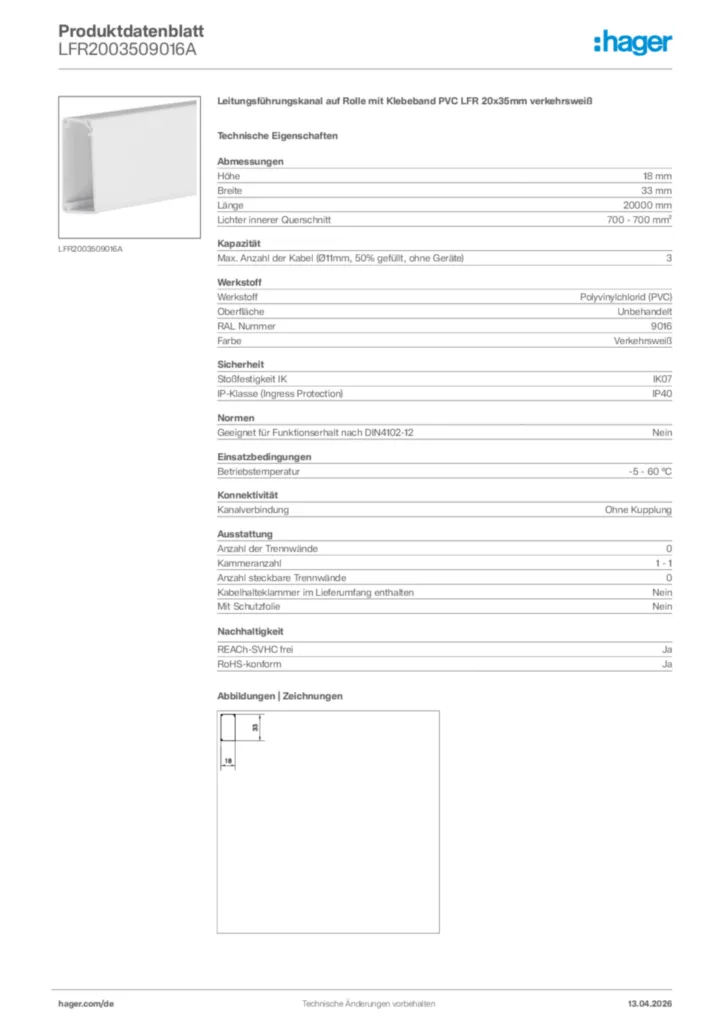

Produktbild LFR2003509016A
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
Technische Broschüre de-DE 2011-11-29
PDF
3,40 MB
Broschüre
Hager im Zweckbau
Broschüre de-DE 2018-02-27
PDF
6,03 MB
Katalog
Leitungsführungssysteme in Verkehrsweiß RAL 9016
Katalog de-DE 2020-07-15
PDF
626,63 kB
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Leitungsführungskanal auf Rolle mit Klebeband PVC LFR 20x35mm verkehrsweiß
Elektro-Installationskanal-System Leitungsführungskanal LFR aus Kunststoff zur Leitungsverlegung, bestehend aus einem Flachprofil mit Verschlusskontur als faltbarer Kanal mit vorgestanzter Bodenlochung im Abstand von 120 mm. Das Flachprofil ist mit doppelseitigem Klebeband ausgestattet und kann optional, ohne Schrauben, auf glatten und staubfreien Oberflächen befestigt werden.
Höhe: 18 mm
Breite: 33 mm
Länge: 20000 mm
Lichter innerer Querschnitt: 700 - 700 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 3
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
Schutzart IP: IP40
Kanalverbindung: Ohne Kupplung
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 0
Mit Kabelhalteklammer: Nein
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig Artikel : LFR2003509016A gewähltes Fabrikat/Typ: '___________/___________' liefern, montieren und betriebsfertig anschließen.
Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...
