LF Leitungsführungskanal / Kabelkanal aus PVC / Kunststoff 40x60mm, verkehrsweiß LF4006009016
Der Leitungsführungskanal LF 40x60mm in Verkehrsweiß aus PVC eignet sich optimal für strukturierte und geschützte Kabelführung. Mit seiner robusten Bauform und dem unauffälligen Design lässt sich der Kanal ideal in bestehende Raumkonzepte integrieren. Maße garantieren ausreichend Platz für verschiedene Kabeltypen. Ideal für Büros und private Anwendungen.
EAN
4012740012065
Marke
Hager
VPE
24 m
Preisgruppe
T200
Passende Tools
Preis
11,20 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Endstück 2 Produkte verfügbar -
Inneneck 1 Produkte verfügbar -
Außeneck 1 Produkte verfügbar -
Flachwinkel 1 Produkte verfügbar -
T-Stück 1 Produkte verfügbar -
Mehr sehen 3 weitere Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe40 mm
-
Breite57 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt1500 - 1500 mm²
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)7
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
RAL Nummer9016
-
FarbeVerkehrsweiß
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
Normen
-
Geeignet für Funktionserhalt nach DIN4102-12Nein
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Konnektivität
-
KanalverbindungVormontierte Kupplungen
Ausstattung
-
Anzahl der Trennwände0
-
Kammeranzahl1 - 2
-
Anzahl steckbare Trennwände1
-
Kabelhalteklammer im Lieferumfang enthaltenJa
-
Mit SchutzfolieNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

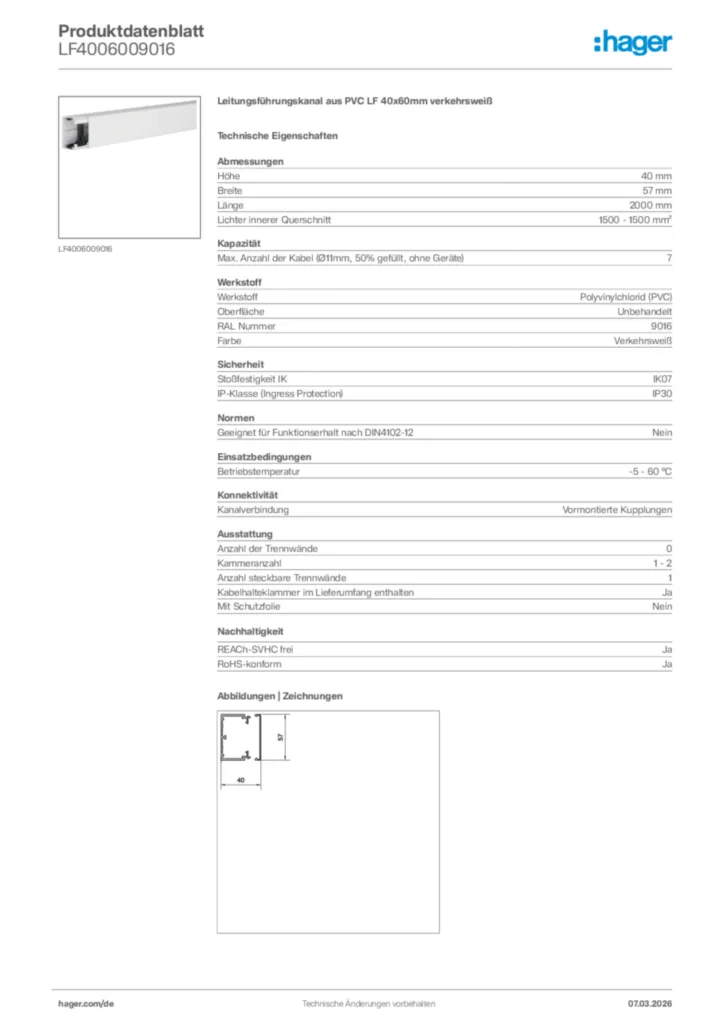

Produktbild LF4006009016
-
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Katalog
Leitungsführungssysteme in Verkehrsweiß RAL 9016
Bestellhilfe Mai 2020 (20DE0108_01)
PDF626,63 kB -
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB
Technischer Anhang - tehalit.LF | LFW | LFR
Stand: 01.04.2022
PDF129,34 kB -
DXF Dateien
DXF_Datei lf400600
DXF Dateien International 2023-02-02
DXF366,77 kB -
STEP Dateien
Step Model lf400600
STEP Dateien International 2023-02-02
STP305,94 kB -
Product Drawing
ProductTechnicalDrawing_lf400600
Product Drawing International 2023-02-02
PDF67,10 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
T062B_EU-Declaration-of-conformity_DE-EN_LF-LFE
Konformitätserklärung International 2023-02-07
PDF52,28 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LF1001009016Leitungsführungskanal aus PVC LF 10x10mm verkehrsweißPreis2,30 €/ m * -
2
LF1001009016ALeitungsführungskanal mit Klebeband aus PVC LF 10x10mm verkehrsweißPreis2,55 €/ m * -
3
LF1501507030Leitungsführungskanal aus PVC LF 15x15mm steingrauPreis2,90 €/ m * -
4
LF1501507035Leitungsführungskanal aus PVC LF 15x15mm lichtgrauPreis2,90 €/ m * -
5
LF1501508014Leitungsführungskanal aus PVC LF 15x15mm braunPreis3,35 €/ m *
Ausschreibungstext
Leitungsführungskanal aus PVC LF 40x60mm verkehrsweiß
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit Trennwand-Einbaumöglichkeit, einrastbar, mit vorgestanzter Bodenlochung im Abstand von 125 mm, mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und vormontierte anstellbaren Rückhalteklammern.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 40 mm
Breite: 57 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 1500 - 1500 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 7
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
Schutzart IP: IP30
Kanalverbindung: Vormontierte Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 1
Mit Kabelhalteklammer: Ja
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LF4006009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit Trennwand-Einbaumöglichkeit, einrastbar, mit vorgestanzter Bodenlochung im Abstand von 125 mm, mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und vormontierte anstellbaren Rückhalteklammern.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 40 mm
Breite: 57 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 1500 - 1500 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 7
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
Schutzart IP: IP30
Kanalverbindung: Vormontierte Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 1
Mit Kabelhalteklammer: Ja
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LF4006009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
