Hager

LF4006007030

Leitungsführungskanal aus PVC LF 40x60mm steingrau
Best-Nr.
LF4006007030
EAN-Nr.
4012740138086
VPE
24 m
Preisgruppe
T200
Preis
9,00 € / m *

Technische Merkmale

  • Farbe
    • steingrau
  • RAL Farbnummer
    • 7030
  • Kanalhöhe
    • 40 mm
  • Kanalbreite
    • 57 mm
  • Länge
    • 2000 mm
  • Lichter/innerer Querschnitt
    • 1500 mm²
  • Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5
    • 7
  • Anzahl steckbare Trennwände
    • 1
  • Anzahl der festen Trennwände
    • 0
  • Abstand Bodenlochung in Kanalrichtung
    • 125 mm
  • Abstand Bodenlochung quer zur Kanalrichtung
    • 18 mm
  • Zulassungen
    • EN50085-2-1
  • Kanalverbindung
    • Vormontierte Kupplungen
  • Mit Kabelhalteklammer
    • ja
  • Werkstoff
    • PVC
  • Oberfläche
    • unbehandelt
  • Halogenfrei
    • nein

Downloads

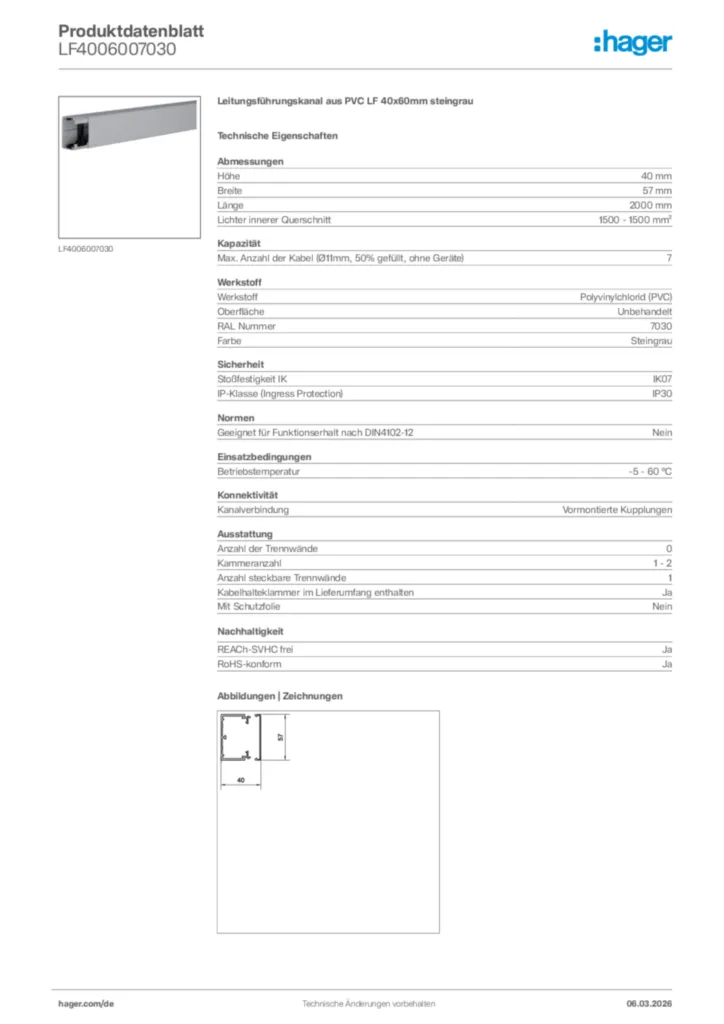

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für LF4006007030

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - tehalit.LFS

    Stand: 01.01.2020

    PDF
    110 KB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für LFxx, LFExx - Elektroinstallationssystem für Wand und Decke (DE-EN, Stand: 07.2019)

    PDF
    49 KB
Weitere Downloads

Systemtext

Elektro-Installations-System Leitungsführungskanal LF
aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen.

Kanalunterteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, ab Größe 30 x 30 mm mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und ab Größe 30 x 60 mm vormontierte anstellbare Rückhalteklammern. Ab Größe 20 x 35 mm mit oder ohne Trennwand und ab Größe 40 x 60 mm mit fester oder einrastbarer Trennwand.

Richtungsänderungen sind mit Hauben-Formteile auszuführen, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Leitungsführungskanal aus PVC LF 40x60mm steingrau
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit Trennwand-Einbaumöglichkeit, einrastbar, mit vorgestanzter Bodenlochung im Abstand von 125 mm, mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und vormontierte anstellbaren Rückhalteklammern.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

  • Farbe :steingrau
  • RAL Farbnummer :7030
  • Kanalhöhe :40 mm
  • Kanalbreite :57 mm
  • Länge :2000 mm
  • Lichter/innerer Querschnitt :1500 mm²
  • Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5 :7
  • Anzahl steckbare Trennwände :1
  • Abstand Bodenlochung in Kanalrichtung :125 mm
  • Abstand Bodenlochung quer zur Kanalrichtung :18 mm
  • Zulassungen :EN50085-2-1
  • Kanalverbindung :Vormontierte Kupplungen
  • Mit Kabelhalteklammer :ja
  • Werkstoff :PVC
  • Oberfläche :unbehandelt
  • Halogenfrei :nein

Fabrikat : Hager oder gleichwertig
Artikel : LF4006007030
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
