LF Leitungsführungskanal / Kabelkanal aus PVC/Kunststoff, 20x35mm, verkehrsweiß LF2003509016
Der Leitungsführungskanal LF 20x35mm in Verkehrsweiß aus PVC bietet eine robuste Lösung zur sicheren und geordneten Verlegung von Kabeln. Mit den Abmessungen 20x35mm eignet er sich optimal für kleinere bis mittlere Kabelführungen. Dieser Kabelkanal ist beständig gegen viele chemische Einflüsse und mechanische Beanspruchungen, was eine lange Lebensdauer garantiert. Ideal für die Installation in Wohn- und Bürobereichen.
EAN
4012740011716
Marke
Hager
VPE
40 m
Preisgruppe
T200
Passende Tools
Preis
5,70 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Klemm-/Abzweigdose 1 Produkte verfügbar -
Außeneck 1 Produkte verfügbar -
Inneneck 1 Produkte verfügbar -
Flachwinkel 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Optionales Zubehör
Passend zu
Technische Merkmale
Abmessungen
-
Höhe20 mm
-
Breite33 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt440 - 440 mm²
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)2
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
RAL Nummer9016
-
FarbeVerkehrsweiß
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
Normen
-
Geeignet für Funktionserhalt nach DIN4102-12Nein
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Konnektivität
-
KanalverbindungOhne Kupplung
Ausstattung
-
Anzahl der Trennwände0
-
Kammeranzahl1 - 1
-
Anzahl steckbare Trennwände0
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Mit SchutzfolieNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LF2003509016
-

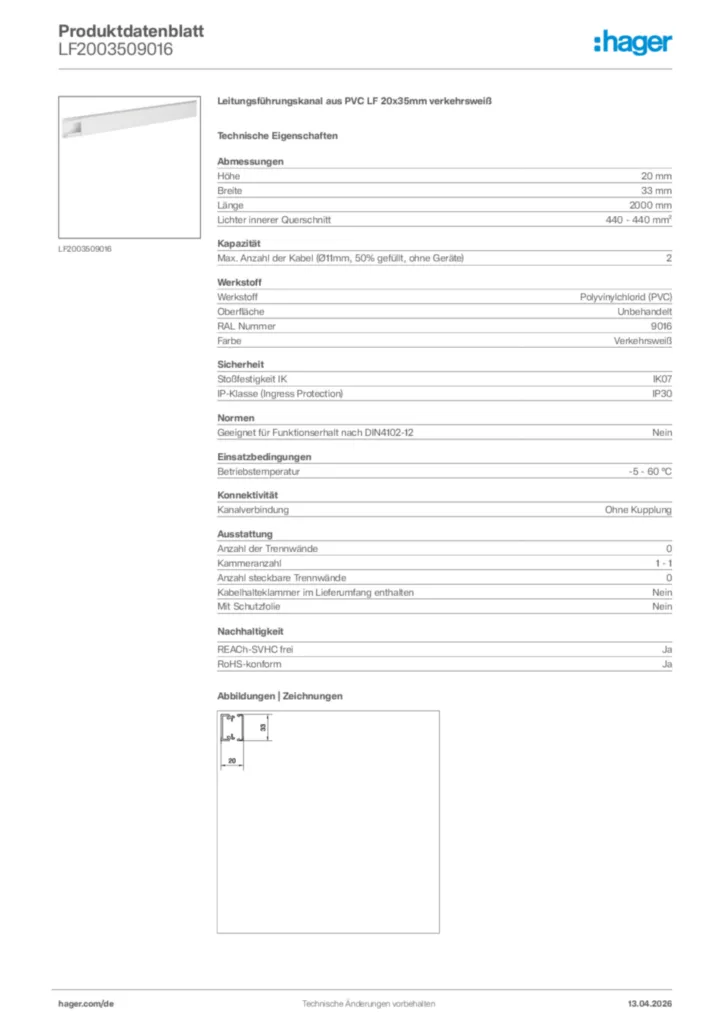

Produktdatenblatt
Hager Produktdatenblatt LF2003509016
Leitungsführungskanal aus PVC LF 20x35mm verkehrsweiß
PDF -
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
Leitungsführungssysteme in Verkehrsweiß RAL 9016
Bestellhilfe Mai 2020 (20DE0108_01)
PDF626,63 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF_Datei lf200350
DXF Dateien International 2023-02-02
DXF365,62 kB -
STEP Dateien
Step Model lf200350
STEP Dateien International 2023-02-02
STP156,27 kB -
Produkt Zeichnung
ProductTechnicalDrawing_lf200350
Produkt Zeichnung International 2023-02-02
PDF66,53 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
T062B_EU-Declaration-of-conformity_DE-EN_LF-LFE
Konformitätserklärung International 2023-02-07
PDF52,28 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
R2293VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 200mm verzinktPreis3,40 €/ Stück * -
2
R2292VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 150mm verzinktPreis3,05 €/ Stück * -
3
R2291VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 100mm verzinktPreis2,90 €/ Stück * -
4
R2290VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 60mm verzinktPreis2,80 €/ Stück * -
5
M7249Klammer frei positionierbar aus PC/ABS halogenfrei zu LF mit Oberteil 110mmPreis1,32 €/ Stück *
Ausschreibungstext
Leitungsführungskanal aus PVC LF 20x35mm verkehrsweiß
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, ab Größe 30 x 30 mm mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und ab Größe 30 x 60 mm vormontierte anstellbaren Rückhalteklammern.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 20 mm
Breite: 33 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 440 - 440 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 2
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Ohne Kupplung
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 0
Kabelhalteklammer im Lieferumfang enthalten: Nein
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LF2003509016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, ab Größe 30 x 30 mm mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und ab Größe 30 x 60 mm vormontierte anstellbaren Rückhalteklammern.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 20 mm
Breite: 33 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 440 - 440 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 2
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Ohne Kupplung
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 0
Kabelhalteklammer im Lieferumfang enthalten: Nein
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LF2003509016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
