Entdecken Sie den Leitungsführungskanal aus widerstandsfähigem Kunststoff in Braun (RAL 8014). Mit seinen Abmessungen von 20x35x2000mm bietet dieser Kanal eine ideale Lösung für die Kabelorganisation bei geringem Platz. Dank vorgestanzter Bodenlochung ist die Installation ganz einfach und die langlebige Qualität macht ihn zu einer zuverlässigen Wahl für Elektrofachleute. Vertrauen Sie auf für effiziente und ansprechende Elektroinstallationen.

EAN

4012740140294

Marke

Hager

VPE

40 m

Preisgruppe

T200

Hagerplan - Der Ausschreibungstextkonfigurator

Leitungsführungssysteme - LF

Leitungsführungskanal PVC, LF 20x35mm, Schutzart IP30, in Braun LF2003508014

Name: LF2003508014
Brand: Hager
SKU: LF20035080141
Price: 6.6 EUR

Preis

6,60 €

/ m *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Klemm-/Abzweigdose 1 Produkte verfügbar
Außeneck 1 Produkte verfügbar
Inneneck 1 Produkte verfügbar
Flachwinkel 1 Produkte verfügbar
Endstück 1 Produkte verfügbar
T-Stück 1 Produkte verfügbar

Technische Merkmale

Höhe

20 mm
Breite

33 mm
Länge

2000 mm
Lichter innerer Querschnitt

440 - 440 mm²

Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)

2

Werkstoff

Polyvinylchlorid (PVC)
Oberfläche

Unbehandelt
RAL Nummer

8014
Farbe

Braun

Stoßfestigkeit IK

IK07
IP-Klasse (Ingress Protection)

IP30

Geeignet für Funktionserhalt nach DIN4102-12

Nein

Betriebstemperatur

-5 - 60 °C

Kanalverbindung

Ohne Kupplung

Anzahl der Trennwände

0
Kammeranzahl

1 - 1
Anzahl steckbare Trennwände

0
Kabelhalteklammer im Lieferumfang enthalten

Nein
Mit Schutzfolie

Nein

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Zertifizierungen und Dokumente

PEP - Distribution trunking - series LF - LFE - FB - BA6 (english)

PDF

400,99 kB

Hager REACH declaration LF2003508014

PDF

Hager RoHS Report LF2003508014

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild LF2003508014

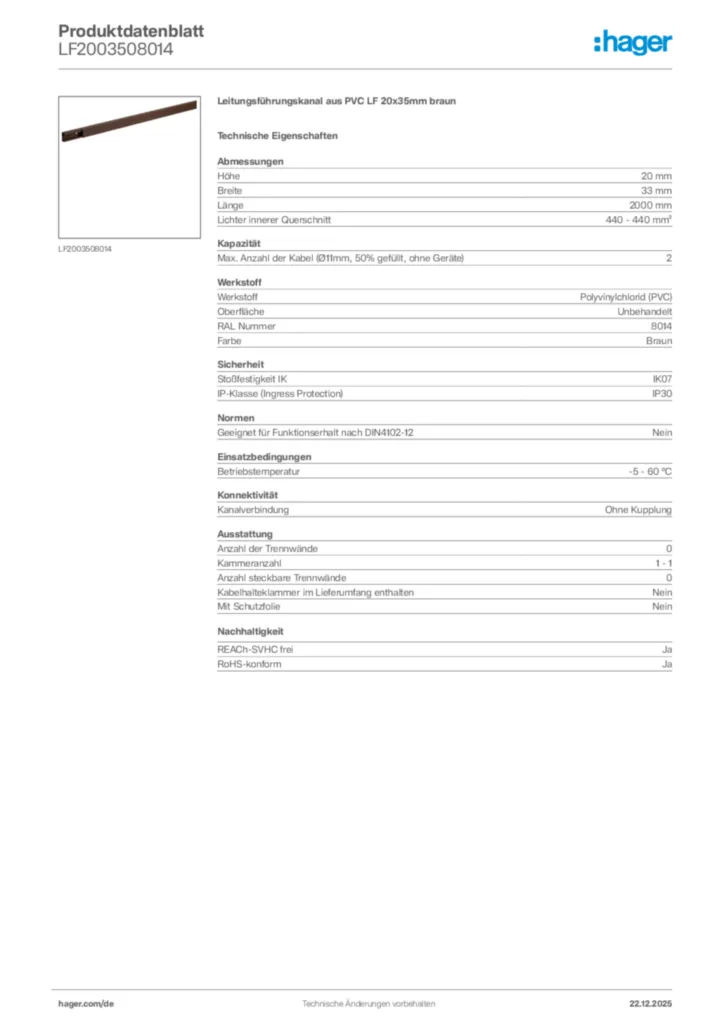

Produktdatenblatt

Hager Produktdatenblatt LF2003508014

Leitungsführungskanal aus PVC LF 20x35mm braun

PDF
Technische Broschüre

Gut aufgestellt mit Wandinstallationssystemen von Hager

(12DE0052)

PDF

3,40 MB
Broschüre

Hager im Zweckbau

Ein Partner, mit dem Sie planen können (18DE0070)

PDF

6,03 MB
Tool

Cable Management Revit Plugin

MSI

50,17 MB
DXF Dateien

DXF_Datei lf200350

DXF Dateien International 2023-02-02

DXF

365,62 kB
STEP Dateien

Step Model lf200350

STEP Dateien International 2023-02-02

STP

156,27 kB
Produkt Zeichnung

ProductTechnicalDrawing_lf200350

Produkt Zeichnung International 2023-02-02

PDF

66,53 kB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

T062B_EU-Declaration-of-conformity_DE-EN_LF-LFE

Konformitätserklärung International 2023-02-07

PDF

52,28 kB

Mehr Downloads

Ausschreibungstext

Leitungsführungskanal aus PVC LF 20x35mm braun

Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, ab Größe 30 x 30 mm mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und ab Größe 30 x 60 mm vormontierte anstellbaren Rückhalteklammern.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

Höhe: 20 mm
Breite: 33 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 440 - 440 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 2
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Braun
RAL Nummer: 8014
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Ohne Kupplung
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 0
Kabelhalteklammer im Lieferumfang enthalten: Nein
Mit Schutzfolie: Nein

Fabrikat : Hager oder gleichwertig
Artikel : LF2003508014
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
