LF Leitungsführungskanal/Kabelkanal aus PVC/Kunststoff, 15x15mm, verkehrsweiß LF1501509016
Der Leitungsführungskanal LF 15x15mm in verkehrsweiß besteht aus PVC und eignet sich ideal für die dezente und sichere Verlegung von Kabeln und elektrischen Leitungen. Die kompakte Größe ermöglicht eine effiziente Nutzung bei begrenztem Raumangebot. Dieser Kabelkanal bietet Schutz und Organisation für elektrotechnische Installationen, sowohl in gewerblichen als auch in Wohnbereichen.
EAN
4012740011501
Marke
Hager
VPE
44 m
Preisgruppe
T200
Passende Tools
Preis
2,90 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Endstück 1 Produkte verfügbar -
Aufputzgehäuse/-rahmen 1 Produkte verfügbar -
Übergangs-/Anschlussstück 1 Produkte verfügbar -
Klemm-/Abzweigdose 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Abmessungen
-
Höhe15 mm
-
Breite15 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt150 - 150 mm²
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)1
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
RAL Nummer9016
-
FarbeVerkehrsweiß
Sicherheit
-
Stoßfestigkeit IKIK06
-
IP-Klasse (Ingress Protection)IP30
Normen
-
Geeignet für Funktionserhalt nach DIN4102-12Nein
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Konnektivität.
-
KanalverbindungOhne Kupplung
Ausstattung
-
Anzahl der Trennwände0
-
Kammeranzahl1 - 1
-
Anzahl steckbare Trennwände0
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Mit SchutzfolieNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

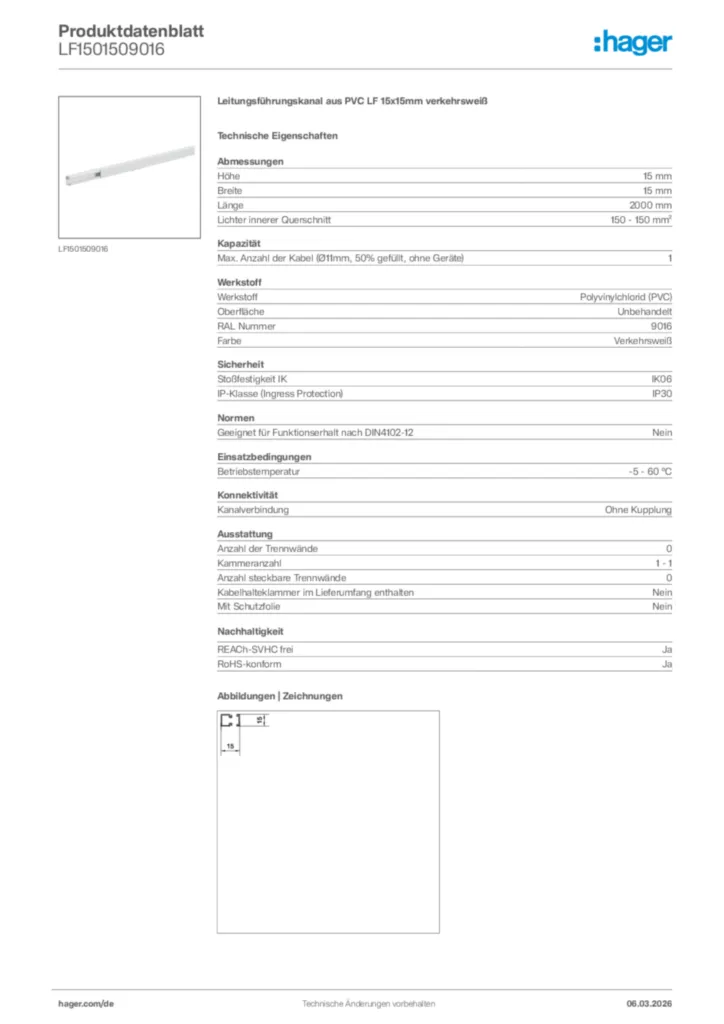

Produktbild LF1501509016
-
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Katalog
Leitungsführungssysteme in Verkehrsweiß RAL 9016
Bestellhilfe Mai 2020 (20DE0108_01)
PDF626,63 kB -
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB
Technischer Anhang - tehalit.LF | LFW | LFR
Stand: 01.04.2022
PDF129,34 kB -
DXF Dateien
DXF_Datei lf150150
DXF Dateien International 2023-02-02
DXF364,76 kB -
STEP Dateien
Step Model lf150150
STEP Dateien International 2023-02-02
STP149,86 kB -
Product Drawing
ProductTechnicalDrawing_lf150150
Product Drawing International 2023-02-02
PDF66,04 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
T062B_EU-Declaration-of-conformity_DE-EN_LF-LFE
Konformitätserklärung International 2023-02-07
PDF52,28 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LF1001009016Leitungsführungskanal aus PVC LF 10x10mm verkehrsweiß2,30 €/ m * -
2
LF1001009016ALeitungsführungskanal mit Klebeband aus PVC LF 10x10mm verkehrsweiß2,55 €/ m * -
3
LF1501507030Leitungsführungskanal aus PVC LF 15x15mm steingrau2,90 €/ m * -
4
LF1501507035Leitungsführungskanal aus PVC LF 15x15mm lichtgrau2,90 €/ m * -
5
LF1501508014Leitungsführungskanal aus PVC LF 15x15mm braun3,35 €/ m *
Ausschreibungstext
Leitungsführungskanal aus PVC LF 15x15mm verkehrsweiß
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, ab Größe 30 x 30 mm mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und ab Größe 30 x 60 mm vormontierte anstellbaren Rückhalteklammern.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 15 mm
Breite: 15 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 150 - 150 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 1
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK06
Schutzart IP: IP30
Kanalverbindung: Ohne Kupplung
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 0
Mit Kabelhalteklammer: Nein
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LF1501509016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, ab Größe 30 x 30 mm mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und ab Größe 30 x 60 mm vormontierte anstellbaren Rückhalteklammern.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 15 mm
Breite: 15 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 150 - 150 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 1
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK06
Schutzart IP: IP30
Kanalverbindung: Ohne Kupplung
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 0
Mit Kabelhalteklammer: Nein
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LF1501509016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
