Produktbild L69729016
Montageanleitung
Montageanleitung für FWK3500600VERZ, FWK9500600VERZ - Brandschutzkanal (DE, Stand: 03.2003)
Montageanleitung International 2005-10-20
PDF
348,43 kB
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

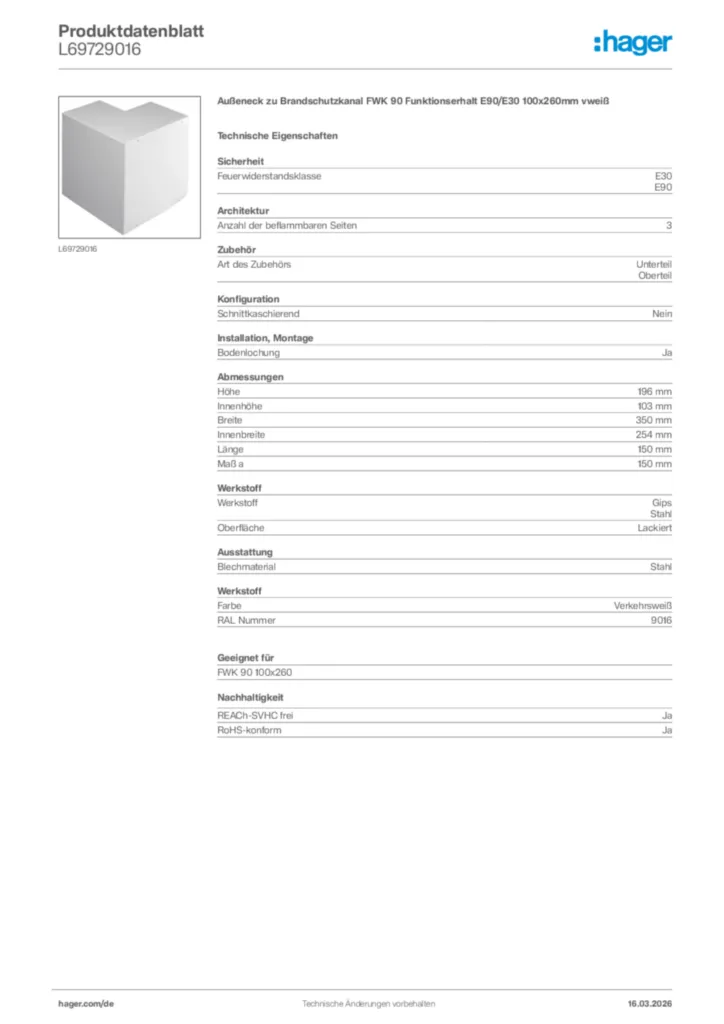

Außeneck zu Brandschutzkanal FWK 90 Funktionserhalt E90/E30 100x260mm vweiß
Formteil als Systemzubehör für feuerwiderstandsfähigen Leitungsführungskanal FWK90 - E90 nach DIN4102-12 zum Funktionserhalt bei Wand- und Deckenmontage und E30 nach DIN4102-12 zum Funktionserhalt bei abgehängter Montage.
Feuerwiderstandsklasse: E30 E90
Anzahl der beflammbaren Seiten: 3
Formteilausführung: Unterteil Oberteil
Bodenlochung: Ja
Höhe: 196 mm
Innenhöhe: 103 mm
Breite: 350 mm
Innenbreite: 254 mm
Länge: 150 mm
Maß a: 150 mm
Werkstoff: Gips Stahl
Oberfläche: Lackiert
Ummantelungswerkstoff: Stahl
Farbe: Verkehrsweiß
RAL Nummer: 9016
Fabrikat : Hager oder gleichwertig Artikel : L69729016 gewähltes Fabrikat/Typ: '___________/___________' liefern, montieren und betriebsfertig anschließen.
