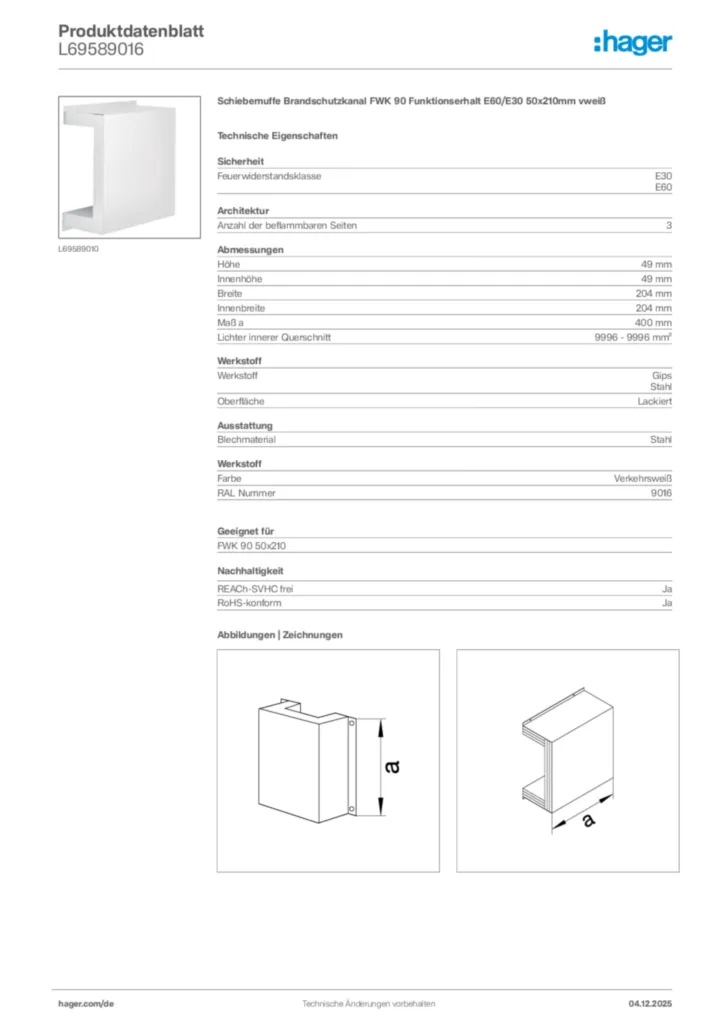

Produktbild L69589016
Montageanleitung
Montageanleitung für FWK3500600VERZ, FWK9500600VERZ - Brandschutzkanal (DE, Stand: 03.2003)
Montageanleitung International 2005-10-20
PDF
348,43 kB
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Formteil als Systemzubehör für feuerwiderstandsfähigen Leitungsführungskanal FWK90 - E60 nach DIN4102-12 zum Funktionserhalt bei Wand- und Deckenmontage und E30 nach DIN4102-12 zum Funktionserhalt bei abgehängter Montage.
Feuerwiderstandsklasse: E30 E60
Anzahl der beflammbaren Seiten: 3
Höhe: 49 mm
Innenhöhe: 49 mm
Breite: 204 mm
Innenbreite: 204 mm
Maß a: 400 mm
Lichter innerer Querschnitt: 9996 - 9996 mm²
Werkstoff: Gips Stahl
Oberfläche: Lackiert
Ummantelungswerkstoff: Stahl
Farbe: Verkehrsweiß
RAL Nummer: 9016
Fabrikat : Hager oder gleichwertig Artikel : L69589016 gewähltes Fabrikat/Typ: '___________/___________' liefern, montieren und betriebsfertig anschließen.
