Schiebemuffe Brandschutzkanal FWK 90 Funktionserhalt E60/E30 50x60mm vweiß L69189016
EAN
4012740019729
Marke
Hager
VPE
1 Stück
Preisgruppe
T350
Passende Tools
Preis
196,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Passend zu
Technische Merkmale
Sicherheit
-
FeuerwiderstandsklasseE30, E60
Architektur
-
Anzahl der beflammbaren Seiten3
Abmessungen
-
Höhe49 mm
-
Innenhöhe49 mm
-
Breite54 mm
-
Innenbreite54 mm
-
Maß a400 mm
-
Lichter innerer Querschnitt2646 - 2646 mm²
Werkstoff
-
WerkstoffGips, Stahl
-
OberflächeLackiert
-
FarbeVerkehrsweiß
-
RAL Nummer9016
Ausstattung
-
BlechmaterialStahl
-
Zugehörige SerienFWK 90 50x60
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild L69189016
-

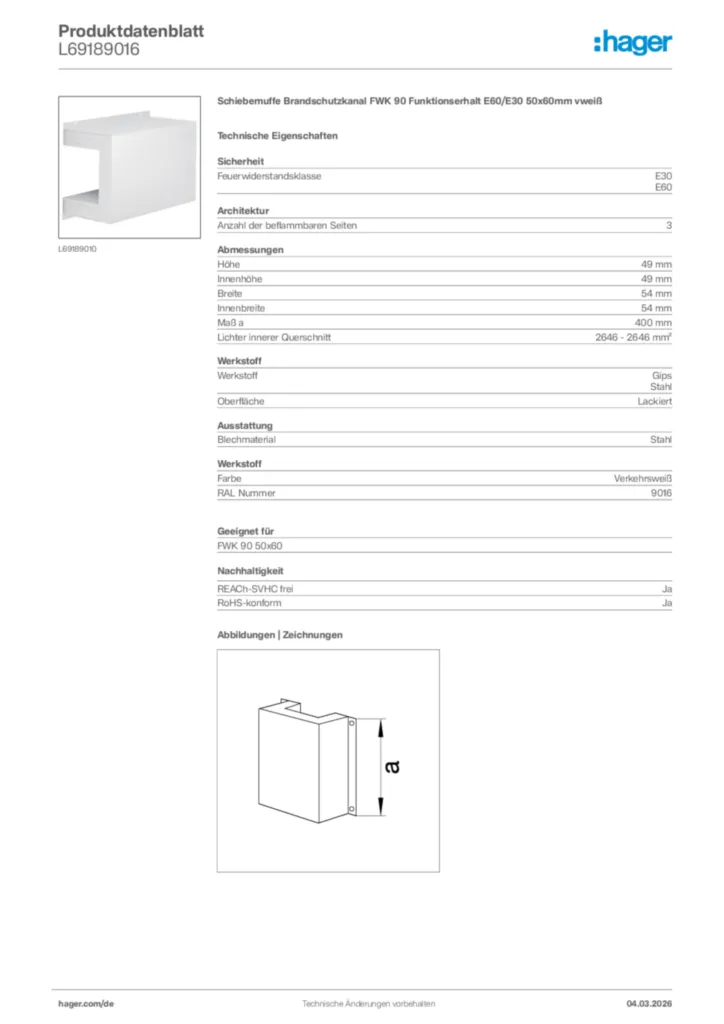

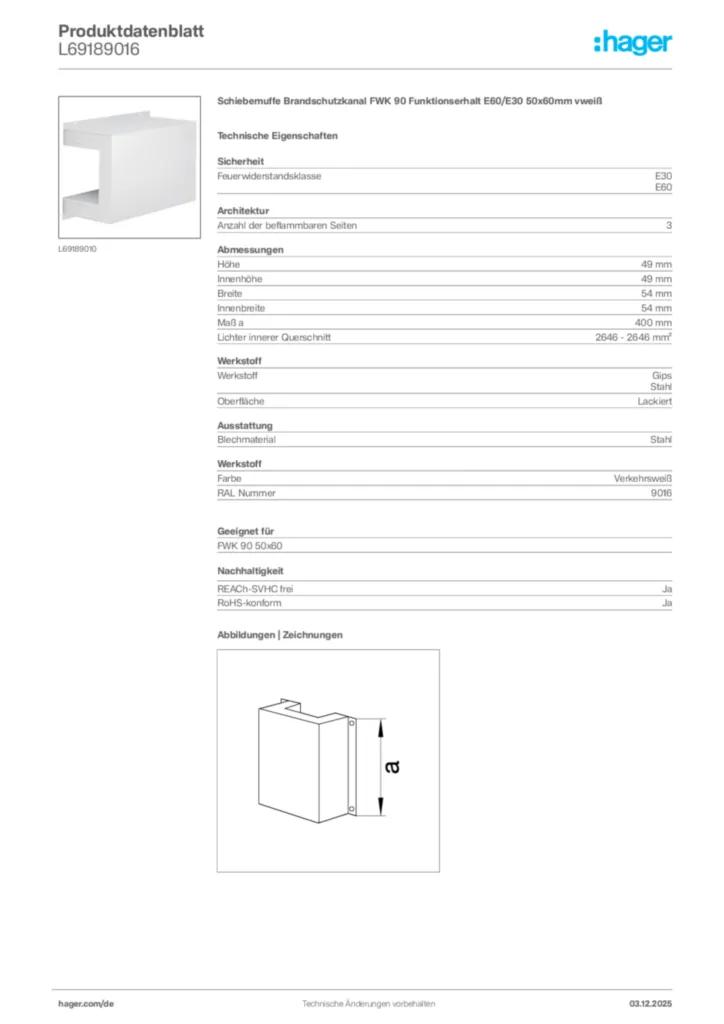

Produktdatenblatt
Hager Produktdatenblatt L69189016
Schiebemuffe Brandschutzkanal FWK 90 Funktionserhalt E60/E30 50x60mm vweiß
PDF -
Montageanleitung
Montageanleitung für FWK3500600VERZ, FWK9500600VERZ - Brandschutzkanal (DE, Stand: 03.2003)
Montageanleitung International 2024-03-28
PDF348,43 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Produktzertifikat
Gutachterliche Stellungnahme: FWK Kabausführungen, Längeanpassstück, Schiebemuffe GA-2015-081-Mey (Verlängerung 07-2022)
Produktzertifikat International 2022-08-03
PDF1,01 MB
Gutachterliche Stellungnahme: FWK Wandanschluss und - durchführungen in Verbindung mit Abschottungssystemen GA-2015-075-Mey (Verlängerung 07-2022)
Produktzertifikat International 2022-08-03
PDF885,27 kB -
Konformitätserklärung
CE Zertifikat FWK
Konformitätserklärung International 2017-01-13
PDF679,92 kB
T113A_EU-Declaration-of-conformity_DE-EN_FWK3E-FWK9
Konformitätserklärung International 2022-02-03
PDF222,40 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
R2292VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 150mm verzinktPreis3,05 €/ Stück * -
2
R2291VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 100mm verzinktPreis2,90 €/ Stück * -
3
R2290VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 60mm verzinktPreis2,80 €/ Stück * -
4
L6665VERZTrennwand inklusive Schrauben Stahlblech zu FWK 3E/30/90 Höhe 100mmPreis24,30 €/ m * -
5
L6664VERZTrennwand inklusive Schrauben Stahlblech zu FWK 3E/30/90 Höhe 50mmPreis19,60 €/ m *
Ausschreibungstext
Schiebemuffe Brandschutzkanal FWK 90 Funktionserhalt E60/E30 50x60mm vweiß
Formteil als Systemzubehör für feuerwiderstandsfähigen Leitungsführungskanal FWK90 - E60 nach DIN4102-12 zum Funktionserhalt bei Wand- und Deckenmontage und E30 nach DIN4102-12 zum Funktionserhalt bei abgehängter Montage.
Feuerwiderstandsklasse: E30
E60
Anzahl der beflammbaren Seiten: 3
Höhe: 49 mm
Innenhöhe: 49 mm
Breite: 54 mm
Innenbreite: 54 mm
Maß a: 400 mm
Lichter innerer Querschnitt: 2646 - 2646 mm²
Werkstoff: Gips
Stahl
Oberfläche: Lackiert
Blechmaterial: Stahl
Farbe: Verkehrsweiß
RAL Nummer: 9016
Fabrikat : Hager oder gleichwertig
Artikel : L69189016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Formteil als Systemzubehör für feuerwiderstandsfähigen Leitungsführungskanal FWK90 - E60 nach DIN4102-12 zum Funktionserhalt bei Wand- und Deckenmontage und E30 nach DIN4102-12 zum Funktionserhalt bei abgehängter Montage.
Feuerwiderstandsklasse: E30
E60
Anzahl der beflammbaren Seiten: 3
Höhe: 49 mm
Innenhöhe: 49 mm
Breite: 54 mm
Innenbreite: 54 mm
Maß a: 400 mm
Lichter innerer Querschnitt: 2646 - 2646 mm²
Werkstoff: Gips
Stahl
Oberfläche: Lackiert
Blechmaterial: Stahl
Farbe: Verkehrsweiß
RAL Nummer: 9016
Fabrikat : Hager oder gleichwertig
Artikel : L69189016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
