Hager

L69169010

T-Stück zu Brandschutzkanal FWK 90 Funktionserhalt E60/E30 50x60mm reinweiß
Best-Nr.
L69169010
EAN-Nr.
4012740850001
VPE
1 Stück
Preisgruppe
T350
Preis
603,00 € / Stück *

Technische Merkmale

  • Farbe
    • reinweiß
  • RAL Farbnummer
    • 9010
  • Kanalbreite
    • 150 mm
  • Kanalhöhe
    • 142 mm
  • Formteilausführung
    • Unterteil und Oberteil
  • Maß a
    • 300 mm
  • Länge
    • 300 mm
  • Werkstoff
    • Stahl / Gips
  • Oberfläche
    • lackiert
  • Halogenfrei
    • ja

Downloads

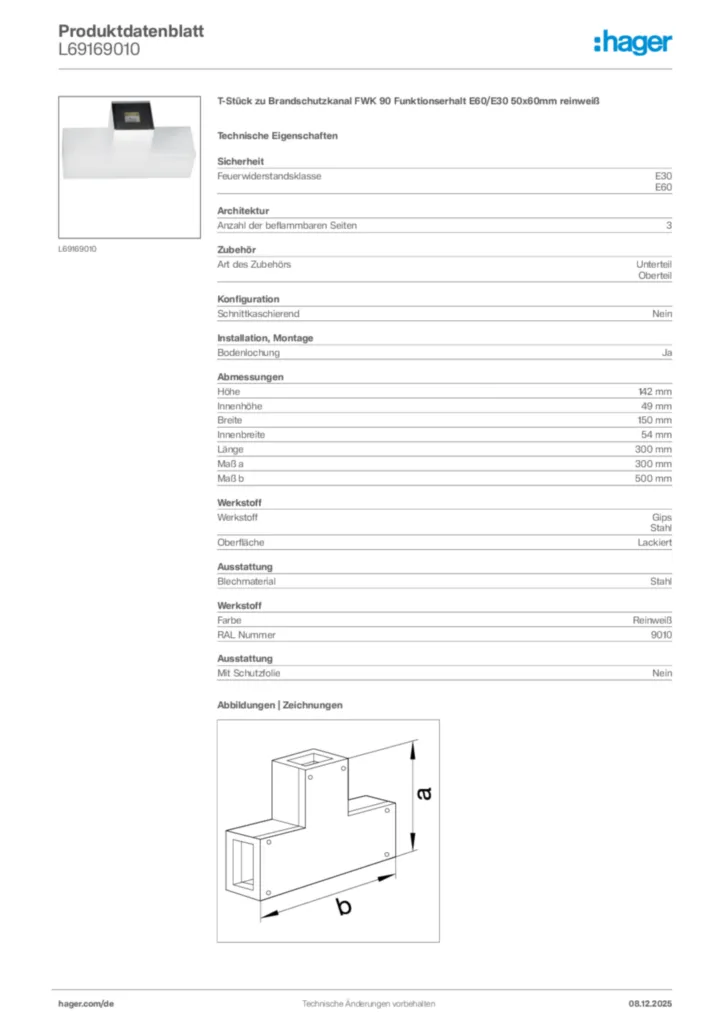

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für L69169010

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Hager Tipps

  • Hager Tipp 25

    Zuverlässig versorgen - elektrische Leitungsanlagen in Flucht- und Rettungswegen (12DE0302)

    PDF
    617 KB
  • Technischer Anhang

  • Technischer Anhang - tehalit.FWK

    Stand: 01.01.2020

    PDF
    275 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Prüfzertifikate

  • Allgemeines bauaufsichtliches Prüfzeugnis (ABP) FWK9 P-BWU03-I 17.9.2 (Wand, Decke, E60/E90)

    PDF
    1 MB
  • Allgemeines bauaufsichtliches Prüfzeugnis (ABP) FWK9 P-MPA-E-99-062 (abgehängte Montage, E30)

    PDF
    5 MB
  • Gutachterliche Stellungnahme: FWK Wandanschluss und - durchführungen in Verbindung mit Abschottungssystemen GA-2015-075-Mey

    PDF
    1 MB
  • Allgemeines bauaufsichtliches Prüfzeugnis (ABP) FWK9 P-BWU03-I 17.9.2 (Wand, Decke, E60/E90) - Verlängerung

    PDF
    123 KB
  • Gutachterliche Stellungnahme: FWK Kabausführungen, Längeanpassstück, Schiebemuffe GA-2015-081-Mey

    PDF
    1 MB
  • Gutachterliche Stellungnahme: Kanaltragsystem KTS in Verbindung mit Kanalsystemen FWK30 und FWK90 GA-2015/082 -Mey

    PDF
    497 KB
Weitere Downloads

Systemtext

Elektro-Installations-System Leitungsführungskanal FWK 90 E30 bis E60
bestehen aus Gipsfaserplatten mit umhüllender Blechverkleidung.

Bei Wand- und Deckenmontage stellt die Funktionserkaltsklasse E60 nach DIN 4102 Teil 12 stellt bei externer Befammung für mindestens 60 Minuten den Funktionserhalt der elektrischen Anlage sicher.

Bei abgehängter Montage stellt die Funktionserkaltsklasse E30 nach DIN 4102 Teil 12 bei externer Befammung für mindestens 30 Minuten den Funktionserhalt der elektrischen Anlage sicher.

Schützende Stahlblechhülle gegen mechanische Belastung, kein Verlegen von Spezialkabeln notwendig. Leichte Montage durch Bodenlochung und Nut- und Federprinzip der Einzelteile. Durch das Verschrauben der Deckel ist eine Nachinstallation oder Revision jeder Zeit möglich.

Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Hinweis: Allgemeine bauaufsichtliche Prüfzeugnisse P-BWU03-I-17.9.2 und P-MPA-E-99-062

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

T-Stück zu Brandschutzkanal FWK 90 Funktionserhalt E60/E30 50x60mm reinweiß
Formteil als Systemzubehör für feuerwiderstandsfähigen Leitungsführungskanal FWK90 - E60 nach DIN4102-12 zum Funktionserhalt bei Wand- und Deckenmontage und E30 nach DIN4102-12 zum Funktionserhalt bei abgehängter Montage.
  • Farbe :reinweiß
  • RAL Farbnummer :9010
  • Kanalbreite :150 mm
  • Kanalhöhe :142 mm
  • Formteilausführung :Unterteil und Oberteil
  • Maß a :300 mm
  • Länge :300 mm
  • Werkstoff :Stahl / Gips
  • Oberfläche :lackiert
  • Halogenfrei :ja

Fabrikat : Hager oder gleichwertig
Artikel : L69169010
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
