Schiebemuffe zu Brandschutzkanal FWK 30/FWK 3E I90/E30 100x160mm verzinkt L6868VERZ
EAN
4012740150415
Marke
Hager
VPE
1 Stück
Preisgruppe
T350
Passende Tools
Preis
110,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Sicherheit
-
FeuerwiderstandsklasseI90
Architektur
-
Anzahl der beflammbaren Seiten3
Abmessungen
-
Höhe142 mm
-
Innenhöhe102 mm
-
Breite200 mm
-
Innenbreite159 mm
-
Maß a400 mm
-
Lichter innerer Querschnitt16218 - 16218 mm²
Werkstoff
-
WerkstoffGips, Stahl
-
OberflächeVerzinkt
-
FarbeZink
Ausstattung
-
BlechmaterialStahl
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

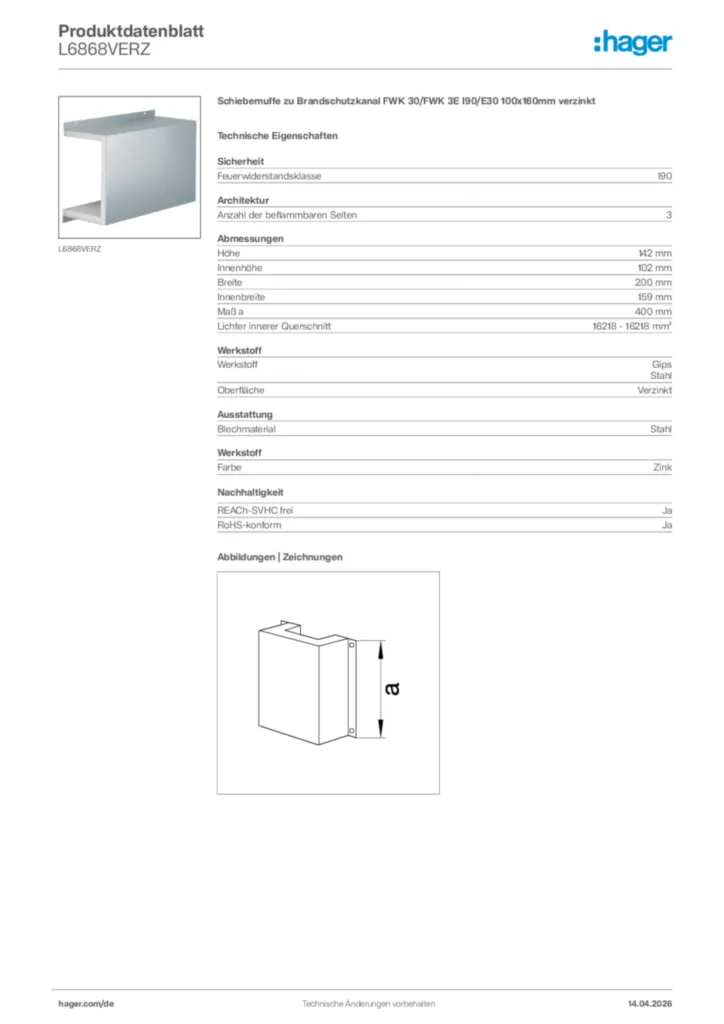

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild L6868VERZ
-
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 25
Zuverlässig versorgen - elektrische Leitungsanlagen in Flucht- und Rettungswegen (12DE0302)
PDF617,58 kB -
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB
Technischer Anhang - tehalit.FWK
Stand: 01.04.2022
PDF1,08 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Produktzertifikat
Allgemeines bauaufsichtliches Prüfzeugnis (ABP) P-MPA-E-99-177 (abgehängt, Wand, Decke, I90) (Stand: 05-2022)
Produktzertifikat de-DE 2022-06-14
PDF10,32 MB
Gutachterliche Stellungnahme: FWK Kabausführungen, Längeanpassstück, Schiebemuffe GA-2015-081-Mey (Verlängerung 07-2022)
Produktzertifikat International 2022-08-03
PDF1,01 MB
Gutachterliche Stellungnahme: FWK Wandanschluss und - durchführungen in Verbindung mit Abschottungssystemen GA-2015-075-Mey (Verlängerung 07-2022)
Produktzertifikat International 2022-08-03
PDF885,27 kB -
Konformitätserklärung
CE Zertifikat FWK
Konformitätserklärung International 2017-01-13
PDF679,92 kB
T113A_EU-Declaration-of-conformity_DE-EN_FWK3E-FWK9
Konformitätserklärung International 2022-02-03
PDF222,40 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FWK3E5006009016Brandschutzkanal Funktionserhalt E30 FWK 3E 50x60mm L=1, 5m verkehrsweißPreis343,80 €/ Stück * -
2
FWK3E500600VERZBrandschutzkanal Funktionserhalt E30 FWK 3E 50x60mm L=1, 5m verzinktPreis274,70 €/ Stück * -
3
FWK3E5011009016Brandschutzkanal Funktionserhalt E30 FWK 3E 50x110mm L=1, 5m verkehrsweißPreis374,00 €/ Stück * -
4
FWK3E501100VERZBrandschutzkanal Funktionserhalt E30 FWK 3E 50x110mm L=1, 5m verzinktPreis305,10 €/ Stück * -
5
FWK3E5021009016Brandschutzkanal Funktionserhalt E30 FWK 3E 50x210mm L=1, 5m verkehrsweißPreis485,10 €/ Stück *
Ausschreibungstext
Schiebemuffe zu Brandschutzkanal FWK 30/FWK 3E I90/E30 100x160mm verzinkt
Systemzubehör für feuerwiderstandsfähigen Leitungsführungskanal FWK30 für Wand- und Deckenmontage - I90 nach DIN4102-11 zum Schutz des Flucht- und Rettungsweges und FWK3E für Wand- und Deckenmontage - E30 nach DIN4102-12 zum Funktionserhalt.
Feuerwiderstandsklasse: I90
Anzahl der beflammbaren Seiten: 3
Höhe: 142 mm
Innenhöhe: 102 mm
Breite: 200 mm
Innenbreite: 159 mm
Maß a: 400 mm
Lichter innerer Querschnitt: 16218 - 16218 mm²
Werkstoff: Gips
Stahl
Oberfläche: Verzinkt
Ummantelungswerkstoff: Stahl
Farbe: Zink
Fabrikat : Hager oder gleichwertig
Artikel : L6868VERZ
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Systemzubehör für feuerwiderstandsfähigen Leitungsführungskanal FWK30 für Wand- und Deckenmontage - I90 nach DIN4102-11 zum Schutz des Flucht- und Rettungsweges und FWK3E für Wand- und Deckenmontage - E30 nach DIN4102-12 zum Funktionserhalt.
Feuerwiderstandsklasse: I90
Anzahl der beflammbaren Seiten: 3
Höhe: 142 mm
Innenhöhe: 102 mm
Breite: 200 mm
Innenbreite: 159 mm
Maß a: 400 mm
Lichter innerer Querschnitt: 16218 - 16218 mm²
Werkstoff: Gips
Stahl
Oberfläche: Verzinkt
Ummantelungswerkstoff: Stahl
Farbe: Zink
Fabrikat : Hager oder gleichwertig
Artikel : L6868VERZ
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
