Schiebemuffe zu Brandschutzkanal FWK 30/FWK 3E I90/E30 50x210mm verkehrsweiß L68589016
EAN
4012740019637
Marke
Hager
VPE
1 Stück
Preisgruppe
T350
Passende Tools
Preis
135,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Wandanschlussstück 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
FWKP60150W9016
Wandanschlußstück 60x150 mm weiß pulverbeschichtet
198,90 € / Stück*
Technische Merkmale
Sicherheit
-
FeuerwiderstandsklasseI90
Architektur
-
Anzahl der beflammbaren Seiten3
Abmessungen
-
Höhe88 mm
-
Innenhöhe50 mm
-
Breite250 mm
-
Innenbreite209 mm
-
Maß a400 mm
-
Lichter innerer Querschnitt10450 - 10450 mm²
Werkstoff
-
WerkstoffGips, Stahl
-
OberflächeLackiert
-
FarbeVerkehrsweiß
-
RAL Nummer9016
Ausstattung
-
BlechmaterialStahl
-
Zugehörige SerienFWK 3E 50x210
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

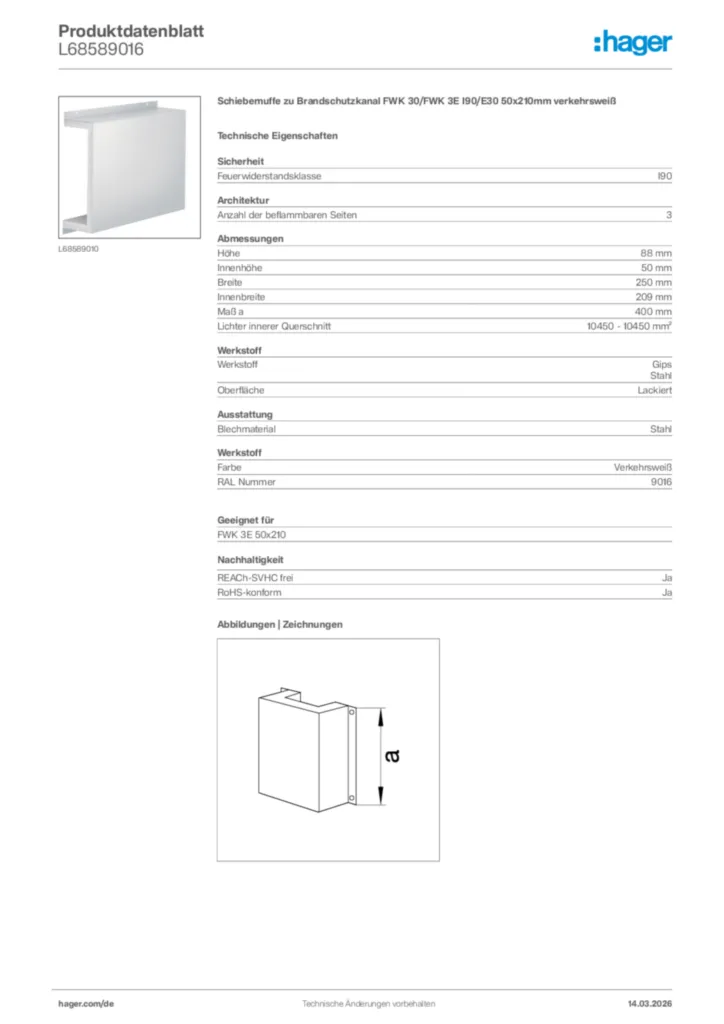

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild L68589016
-
Montageanleitung
Montageanleitung für FWK3500600VERZ, FWK9500600VERZ - Brandschutzkanal (DE, Stand: 03.2003)
Montageanleitung International 2024-03-28
PDF348,43 kB -
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB
Technischer Anhang - tehalit.FWK
Stand: 01.04.2022
PDF1,08 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Produktzertifikat
Gutachterliche Stellungnahme: FWK Kabausführungen, Längeanpassstück, Schiebemuffe GA-2015-081-Mey (Verlängerung 07-2022)
Produktzertifikat International 2022-08-03
PDF1,01 MB
Gutachterliche Stellungnahme: FWK Wandanschluss und - durchführungen in Verbindung mit Abschottungssystemen GA-2015-075-Mey (Verlängerung 07-2022)
Produktzertifikat International 2022-08-03
PDF885,27 kB -
Konformitätserklärung
CE Zertifikat FWK
Konformitätserklärung International 2017-01-13
PDF679,92 kB
T113A_EU-Declaration-of-conformity_DE-EN_FWK3E-FWK9
Konformitätserklärung International 2022-02-03
PDF222,40 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FWK3E5006009016Brandschutzkanal Funktionserhalt E30 FWK 3E 50x60mm L=1, 5m verkehrsweißPreis343,80 €/ Stück * -
2
FWK3E500600VERZBrandschutzkanal Funktionserhalt E30 FWK 3E 50x60mm L=1, 5m verzinktPreis274,70 €/ Stück * -
3
FWK3E5011009016Brandschutzkanal Funktionserhalt E30 FWK 3E 50x110mm L=1, 5m verkehrsweißPreis374,00 €/ Stück * -
4
FWK3E501100VERZBrandschutzkanal Funktionserhalt E30 FWK 3E 50x110mm L=1, 5m verzinktPreis305,10 €/ Stück * -
5
FWK3E5021009016Brandschutzkanal Funktionserhalt E30 FWK 3E 50x210mm L=1, 5m verkehrsweißPreis485,10 €/ Stück *
Ausschreibungstext
Schiebemuffe zu Brandschutzkanal FWK 30/FWK 3E I90/E30 50x210mm verkehrsweiß
Systemzubehör für feuerwiderstandsfähigen Leitungsführungskanal FWK30 für Wand- und Deckenmontage - I90 nach DIN4102-11 zum Schutz des Flucht- und Rettungsweges und FWK3E für Wand- und Deckenmontage - E30 nach DIN4102-12 zum Funktionserhalt.
Feuerwiderstandsklasse: I90
Anzahl der beflammbaren Seiten: 3
Höhe: 88 mm
Innenhöhe: 50 mm
Breite: 250 mm
Innenbreite: 209 mm
Maß a: 400 mm
Lichter innerer Querschnitt: 10450 - 10450 mm²
Werkstoff: Gips
Stahl
Oberfläche: Lackiert
Ummantelungswerkstoff: Stahl
Farbe: Verkehrsweiß
RAL Nummer: 9016
Fabrikat : Hager oder gleichwertig
Artikel : L68589016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Systemzubehör für feuerwiderstandsfähigen Leitungsführungskanal FWK30 für Wand- und Deckenmontage - I90 nach DIN4102-11 zum Schutz des Flucht- und Rettungsweges und FWK3E für Wand- und Deckenmontage - E30 nach DIN4102-12 zum Funktionserhalt.
Feuerwiderstandsklasse: I90
Anzahl der beflammbaren Seiten: 3
Höhe: 88 mm
Innenhöhe: 50 mm
Breite: 250 mm
Innenbreite: 209 mm
Maß a: 400 mm
Lichter innerer Querschnitt: 10450 - 10450 mm²
Werkstoff: Gips
Stahl
Oberfläche: Lackiert
Ummantelungswerkstoff: Stahl
Farbe: Verkehrsweiß
RAL Nummer: 9016
Fabrikat : Hager oder gleichwertig
Artikel : L68589016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
