Versatzstück zu Brandschutzkanal FWK 30/FWK 3E I90/E30 50x60mm L6819
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
FeuerwiderstandsklasseI90
-
Anzahl der beflammbaren Seiten0
-
Höhe88 mm
-
Innenhöhe50 mm
-
Breite100 mm
-
Innenbreite60 mm
-
Lichter innerer Querschnitt2950 - 2950 mm²
-
WerkstoffGips
-
OberflächeUnbehandelt
-
Zugehörige SerienFWK 3E 50x60
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

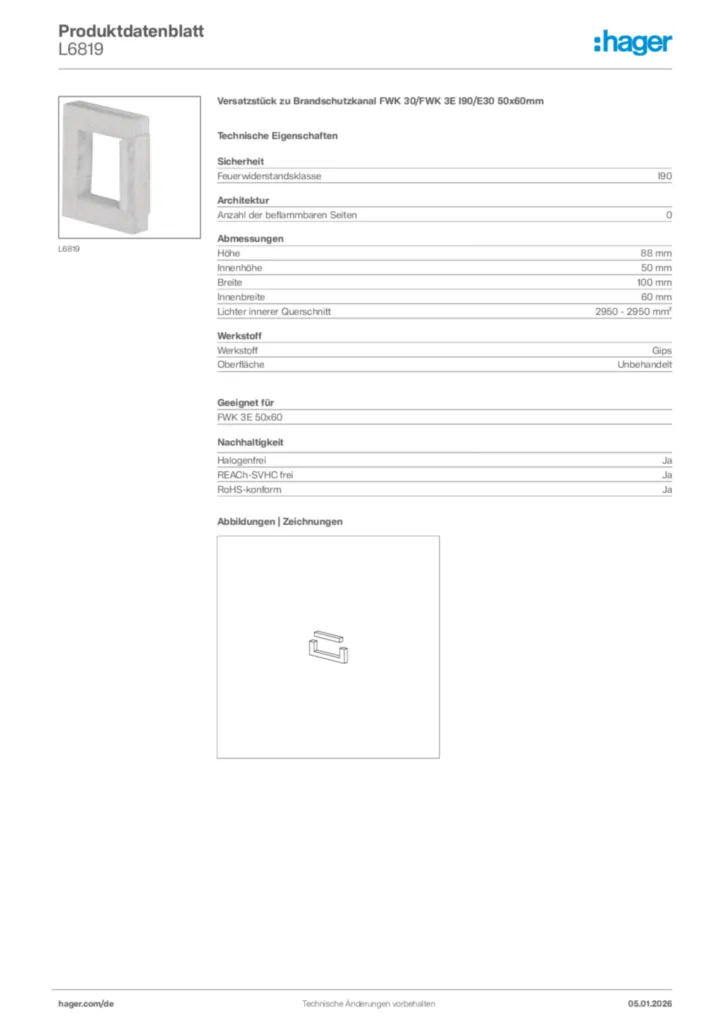

Produktbild L6819
-
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 25
Zuverlässig versorgen - elektrische Leitungsanlagen in Flucht- und Rettungswegen (12DE0302)
PDF617,58 kB -
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MBTechnischer Anhang - tehalit.FWK
Stand: 01.04.2022
PDF1,08 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Produktzertifikat
Allgemeines bauaufsichtliches Prüfzeugnis (ABP) P-MPA-E-99-177 (abgehängt, Wand, Decke, I90) (Stand: 05-2022)
Produktzertifikat de-DE 2022-06-14
PDF10,32 MBGutachterliche Stellungnahme: FWK Kabausführungen, Längeanpassstück, Schiebemuffe GA-2015-081-Mey (Verlängerung 07-2022)
Produktzertifikat International 2022-08-03
PDF1,01 MBGutachterliche Stellungnahme: FWK Wandanschluss und - durchführungen in Verbindung mit Abschottungssystemen GA-2015-075-Mey (Verlängerung 07-2022)
Produktzertifikat International 2022-08-03
PDF885,27 kBGutachterliche Stellungnahme: Kanaltragsystem KTS in Verbindung mit Kanalsystemen FWK30 und FWK90 GA-2015/082 -Mey (Verlängerung, 07-2022)
Produktzertifikat International 2022-08-04
PDF633,94 kB -
Konformitätserklärung
CE Zertifikat FWK
Konformitätserklärung International 2017-01-13
PDF679,92 kBT113A_EU-Declaration-of-conformity_DE-EN_FWK3E-FWK9
Konformitätserklärung International 2022-02-03
PDF222,40 kB
Ausschreibungstext
Systemzubehör für feuerwiderstandsfähigen Leitungsführungskanal FWK30 für Wand- und Deckenmontage - I90 nach DIN4102-11 zum Schutz des Flucht- und Rettungsweges und FWK3E für Wand- und Deckenmontage - E30 nach DIN4102-12 zum Funktionserhalt.
Feuerwiderstandsklasse: I90
Anzahl der beflammbaren Seiten: 0
Höhe: 88 mm
Innenhöhe: 50 mm
Breite: 100 mm
Innenbreite: 60 mm
Lichter innerer Querschnitt: 2950 - 2950 mm²
Werkstoff: Gips
Oberfläche: Unbehandelt
Halogenfrei: Ja
Fabrikat : Hager oder gleichwertig
Artikel : L6819
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
