Hager

L45

Sicherungsunterteil D03 M30x1,5 100A 1polig Zugang Schraube Abgang Schelle
Best-Nr.
L45
EAN-Nr.
4010330740398
VPE
10 Stück
Preisgruppe
H602
Preis
24,10 € / Stück *

Technische Merkmale

  • Nennstrom
    • 100 A
  • Polart
    • 1 P
  • Montageart
    • DIN-Schiene
  • Polanzahl
    • 1 P
  • Bemessungsbetriebsspannung Ue
    • 0 / 400 V
  • Frequenz
    • 50 Hz
  • Gesamtverlustleistung unter Nennstrom
    • 2 W
  • Sicherungsgröße
    • D03
  • Nennstrom für Sicherungseinsätze
    • 80 / 100 A
  • Sicherungscharakteristisch
    • gG
    • gR
  • Mit Abdeckung
    • ja
  • Breite installiertes Produkt
    • 44 mm

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

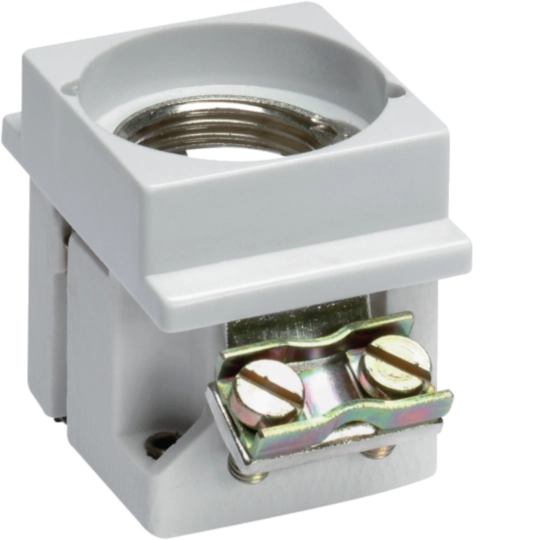

  • Produktbild für L45

  • Hager Tipps

  • Hager Tipp 34

    Niederspannungs-Schaltgerätekombinationen (20DE0088)

    PDF
    3 MB
  • Technischer Anhang

  • Technischer Anhang - Sicherungsmaterial

    Stand: 01.01.2020

    PDF
    10 MB
  • Technische Information

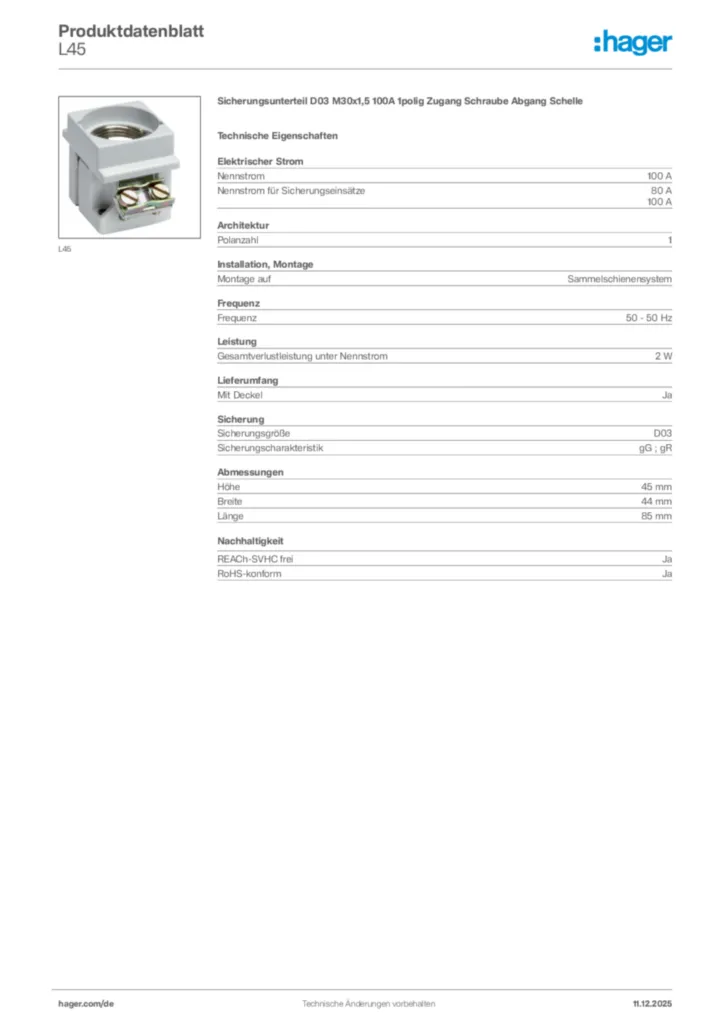

  • Verlustleistungsdatenblatt

    PDF
    864 KB
Weitere Downloads

Ausschreibungstext

Sicherungsunterteil D03 M30x1,5 100A 1polig Zugang Schraube Abgang Schelle
Sicherungsunterteil einpolig für D03 Sicherung, für Hutschienenmontage. Sicherungsbefestigung mit Schraubkappe. In max. 100A. Zugang mit Schraube und Ausgang mit Schellenanschluss ausgerüstet. Entsprich die Normen DIN 495524 und VDE 0636
  • Nennstrom :100 A
  • Polart :1 P
  • Montageart :DIN-Schiene
  • Polanzahl :1 P
  • Bemessungsbetriebsspannung Ue :0 / 400 V
  • Frequenz :50 Hz
  • Gesamtverlustleistung unter Nennstrom :2 W
  • Sicherungsgröße :D03
  • Nennstrom für Sicherungseinsätze :80 / 100 A
  • Sicherungscharakteristisch :gG ; gR
  • Mit Abdeckung :ja

Fabrikat : Hager oder gleichwertig
Artikel : L45
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
