Hager

L25L

Reitersicherungsunterteil DII mit Abdeckung E27 25A 3polig 60mm Sammelschiene
Best-Nr.
L25L
EAN-Nr.
4010330740336
VPE
10 Stück
Preisgruppe
H602
Preis
31,30 € / Stück *

Technische Merkmale

  • Nennstrom
    • 25 A
  • Polart
    • Wechsler
  • Montageart
    • Schienensystem
  • Klemmenart bei den Eingängen
    • Sammelschienen 60 mm
  • Sammelschienenhöhe
    • 5 / 10 mm
  • Sammelschienendicke
    • 12 / 20 / 30 mm
  • Polanzahl
    • 3 P
  • Bemessungsbetriebsspannung Ue
    • 0 / 500 V
  • Frequenz
    • 40/60 Hz
  • Verlustleistung bei Volllast
    • 4 W
  • Gesamtverlustleistung unter Nennstrom
    • 1.5 W
  • Sicherungsgröße
    • DII
  • Nennstrom für Sicherungseinsätze
    • 2 / 4 / 6 / 10 / 16 / 20 / 25 A
  • Sicherungscharakteristisch
    • gG
    • gR
    • F
  • Überspannungskategorie gemäß IEC 60947-1 2.5.60 Tabelle H1
    • III-Verteilungssystemniveau
  • Schutzart
    • IP20
  • Mit Abdeckung
    • ja
  • Anschlussquerschnitt am Ausgang mit Schraube, bei massivem Leiter
    • 0.75 / 25 mm²
  • Anschlussquerschnitt bei starrem Leiter, vorgeschaltete Klemmen mit Schrauben
    • 0.75 / 25 mm²
  • Bemessungsbetriebsart gemäß IEC 60947-1 4.3.4
    • Dauerbetrieb
  • Breite installiertes Produkt
    • 45 mm
  • Höhe installiertes Produkt
    • 50 mm
  • Länge
    • 210 mm

Downloads

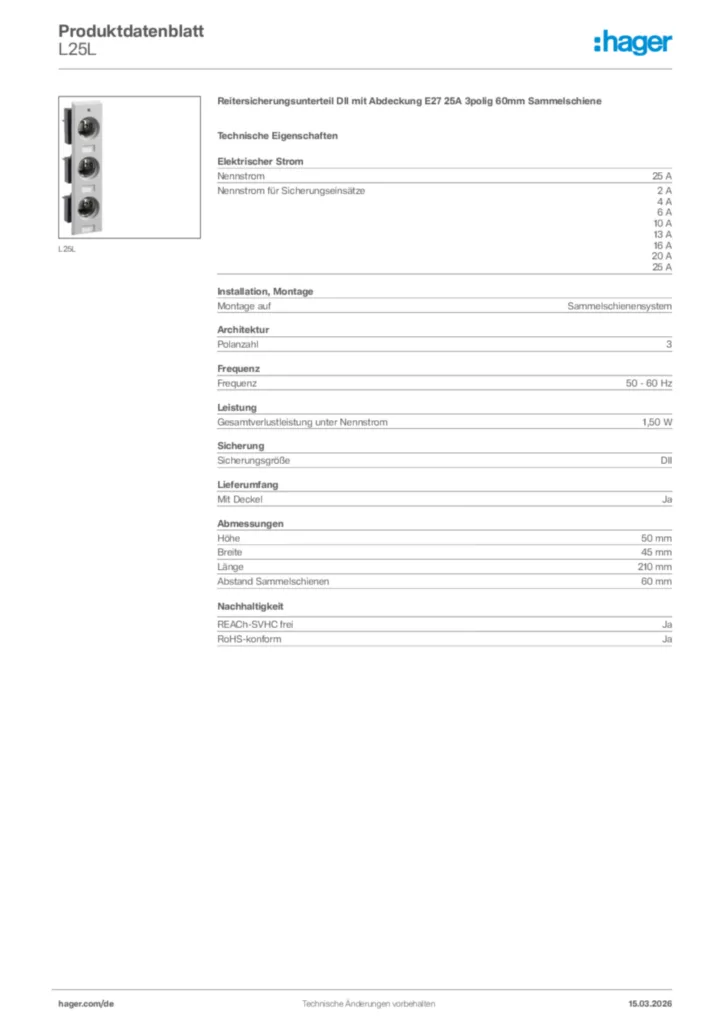

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für L25L

  • Hager Tipps

  • Hager Tipp 34

    Niederspannungs-Schaltgerätekombinationen (20DE0088)

    PDF
    3 MB
  • Technischer Anhang

  • Technischer Anhang - Sicherungsmaterial

    Stand: 01.01.2020

    PDF
    10 MB
  • Technische Information

  • Verlustleistungsdatenblatt

    PDF
    847 KB
Weitere Downloads

Ausschreibungstext

Reitersicherungsunterteil DII mit Abdeckung E27 25A 3polig 60mm Sammelschiene
Reitersicherungsunterteil für drei DII Sicherungen, für Sammelschienensystem -Abstand 60mm, Höhe 20 und 30 mm wie im System univers. Sicherungsbefestigung mit Schraubkappe. In max. 25A. Sammelschienenrastierung für 5mm dicke Kupferschienen, ausbrechbar für 10mm dicke .Beschriftungsmöglichkeit am Gerät integriert. Rahmenklemme bis16mm² feindrähtig und bis 25mm² ein - und mehrdrähtig. Gerätebreite 42mm.Entsprich die Normen IEC / EN 60269-1 und VDE 0636 Teil 301
  • Nennstrom :25 A
  • Polart :Wechsler
  • Montageart :Schienensystem
  • Klemmenart bei den Eingängen :Sammelschienen 60 mm
  • Sammelschienenhöhe :5 / 10 mm
  • Sammelschienendicke :12 / 20 / 30 mm
  • Polanzahl :3 P
  • Bemessungsbetriebsspannung Ue :0 / 500 V
  • Frequenz :40/60 Hz
  • Verlustleistung bei Volllast :4 W
  • Gesamtverlustleistung unter Nennstrom :1.5 W
  • Sicherungsgröße :DII
  • Nennstrom für Sicherungseinsätze :2 / 4 / 6 / 10 / 16 / 20 / 25 A
  • Sicherungscharakteristisch :gG ; gR ; F
  • Überspannungskategorie gemäß IEC 60947-1 2.5.60 Tabelle H1 :III-Verteilungssystemniveau
  • Schutzart :IP20
  • Mit Abdeckung :ja
  • Anschlussquerschnitt am Ausgang mit Schraube, bei massivem Leiter :0.75 / 25 mm²
  • Anschlussquerschnitt bei starrem Leiter, vorgeschaltete Klemmen mit Schrauben :0.75 / 25 mm²
  • Bemessungsbetriebsart gemäß IEC 60947-1 4.3.4 :Dauerbetrieb

Fabrikat : Hager oder gleichwertig
Artikel : L25L
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
