Verbinder zwischen Ausleger u Gewindestange M10 Kanaltragsystem 10x KTSAV00
Preis
89,10 €
/ Set
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
Technische Merkmale
Abmessungen
-
Länge25 mm
Werkstoff
-
WerkstoffStahl
-
OberflächeElektrolytisch verzinkt, Verzinkt
-
FarbeZink
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild KTSAV00
-
GeneratedProductDatasheet

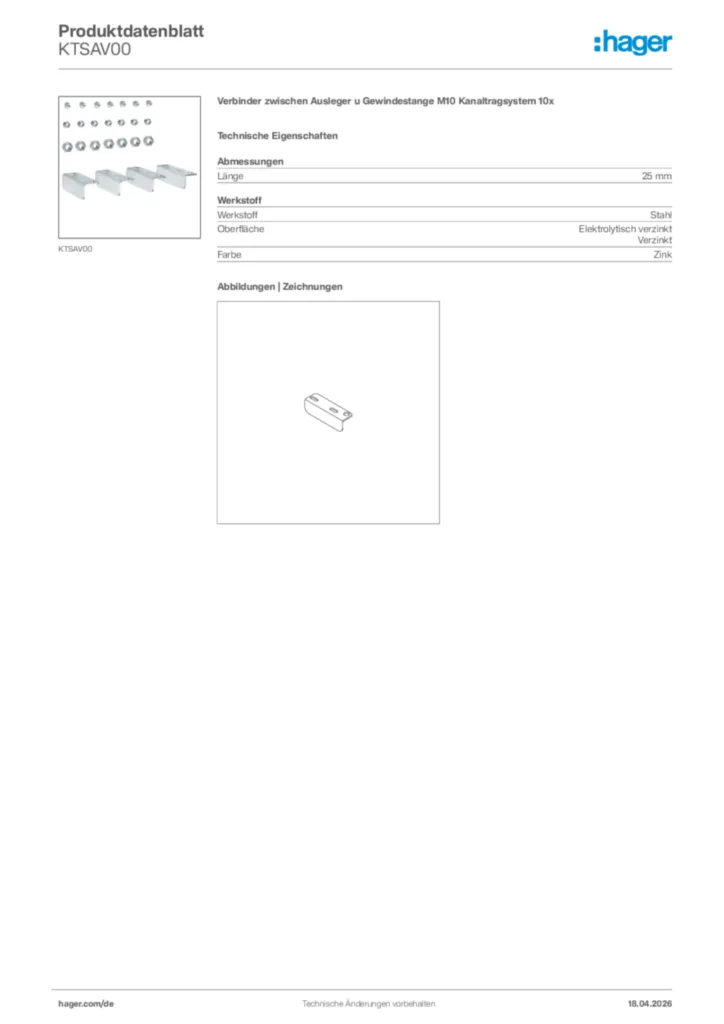

Hager Produktdatenblatt KTSAV00
Verbinder zwischen Ausleger u Gewindestange M10 Kanaltragsystem 10x
PDF -
Montageanleitungen
Montageanleitung de-DE, de-CH, de-AT 2001-09-23
PDF2,50 MB -
Prüfzertifikate
Gutachterliche Stellungnahme: Kanaltragsystem KTS in Verbindung mit Kanalsystemen FWK30 und FWK90 GA-2015/082 -Mey (Verlängerung, 07-2022)
Produktzertifikat International 2022-08-04
PDF633,94 kB -
EU-Konformitätserklärung
Konformitätserklärung en-GB 2026-08-07
PDF266,80 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
KTSS0840Schraube M8x40 DIN 933, Stahl verzinkt, 10 StückPreis6,20 €/ Set * -
2
KTSM08Mutter M8 DIN EN 1661, Stahl verzinkt, 10 StückPreis4,00 €/ Set * -
3
KTSCLS0NAnbinder zu C-Profilschiene Kanaltragsystem Lochseite M8 10 StückPreis37,00 €/ Set * -
4
KTSS0825Schraube M8x22 DIN 933, Stahl verzinkt, 10 StückPreis4,00 €/ Set * -
5
KTSU0824Scheibe 8, 4 x 30 x 2, 5 DIN 522, Stahl verzinkt, 10 StückPreis4,70 €/ Set *
Ausschreibungstext
Verbinder zwischen Ausleger u Gewindestange M10 Kanaltragsystem 10x
Winkel aus galvanisch verzinktem Stahlblech zum Verbinden von Wand-/Stielausleger mit Gewindestange M10, zur zusätzlichen Absicherung bei hohen Lasten oder bei Anforderungen an den Funktionserhalt eines Brandschutzkanal-Systems (bei abgehängter Montage von Brandschutzkanälen E30 ist zusätzliche Absicherung vorgeschrieben). Längeneinstellbar von 0 bis 12 mm, inklusive Befestigungsmaterial mit je Verbinder 2 x Schraube + Mutter M6 (Befestigung des Verbinders an Ausleger), 2 x Mutter M10 (Befestigung der Gewindestange an Verbinder).
Länge: 25 mm
Werkstoff: Stahl
Oberfläche: Elektrolytisch verzinkt
Verzinkt
Farbe: Zink
Fabrikat : Hager oder gleichwertig
Artikel : KTSAV00
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Winkel aus galvanisch verzinktem Stahlblech zum Verbinden von Wand-/Stielausleger mit Gewindestange M10, zur zusätzlichen Absicherung bei hohen Lasten oder bei Anforderungen an den Funktionserhalt eines Brandschutzkanal-Systems (bei abgehängter Montage von Brandschutzkanälen E30 ist zusätzliche Absicherung vorgeschrieben). Längeneinstellbar von 0 bis 12 mm, inklusive Befestigungsmaterial mit je Verbinder 2 x Schraube + Mutter M6 (Befestigung des Verbinders an Ausleger), 2 x Mutter M10 (Befestigung der Gewindestange an Verbinder).
Länge: 25 mm
Werkstoff: Stahl
Oberfläche: Elektrolytisch verzinkt
Verzinkt
Farbe: Zink
Fabrikat : Hager oder gleichwertig
Artikel : KTSAV00
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
