Hager

KTSA0200

Ausleger aus galvanisch verzinktem Stahlblech zu Kanaltragsystem 200mm
Best-Nr.
KTSA0200
EAN-Nr.
4012740874267
VPE
1 Stück
Preisgruppe
T350
Preis
14,60 € / Stück *

Technische Merkmale

  • Profillänge
    • 230 mm
  • Passend für Kanalbreite
    • 200 mm
  • Tragfähigkeit
    • 2400 N
  • Profilbreite
    • 24 mm
  • Profilhöhe
    • 68 mm
  • Geeignet für Funktionserhalt nach DIN 4102-12
    • ja
  • Werkstoff
    • Stahl
  • Oberfläche
    • galvanisch/elektrolytisch verzinkt
  • Halogenfrei
    • ja
  • Konsoleausführung
    • Wand und Stielausleger

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

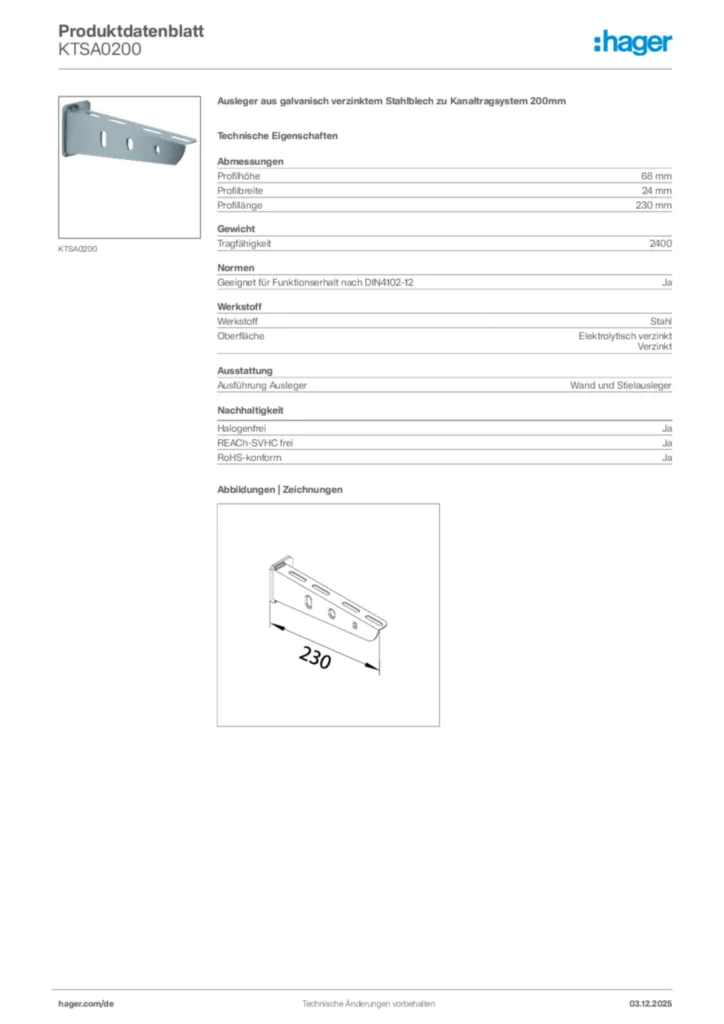

  • Produktbild für KTSA0200

  • Bedienungs- & Montageanleitungen

  • Montageanleitung für KTSxx - Kanaltragsystem KTS (multi-language, Stand: 07.2021)

    PDF
    752 KB
  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - Kanaltragsysteme

    Stand: 01.01.2020

    PDF
    361 KB
  • Prüfzertifikate

  • Gutachterliche Stellungnahme: Kanaltragsystem KTS in Verbindung mit Kanalsystemen FWK30 und FWK90 GA-2015/082 -Mey

    PDF
    497 KB
Weitere Downloads

Ausschreibungstext

Ausleger aus galvanisch verzinktem Stahlblech zu Kanaltragsystem 200mm
Wand-/Stielausleger aus galvanisch verzinktem Stahlblech zur Befestigung an der Wand oder an Deckenabhänger, zur Aufnahme von C-Profilschienen zum Tragen von Leitungsführungskanälen oder Brandschutzkanälen, bestehend aus angeschweißter Kopfplatte mit Befestigungsloch und Auflagefläche mit Langlöchern 35 x 7 mm.

Hinweise: Zur Wandbefestigung sind geeignete Befestigungsmaterialen zu verwenden (gemäß allgemeine bauaufsichtliche Prüfzeugnisse abP). Bei Deckenmontage sind Deckenanhänger und Wand-/Stielausleger mit einer Schraubengarnitur M10 x 25 zu verbinden. Bei schweren Lasten ist zusätzlich eine Gewindestangenabhängung zu installieren.

  • Profillänge :230 mm
  • Passend für Kanalbreite :200 mm
  • Tragfähigkeit :2400 N
  • Profilbreite :24 mm
  • Profilhöhe :68 mm
  • Geeignet für Funktionserhalt nach DIN 4102-12 :ja
  • Werkstoff :Stahl
  • Oberfläche :galvanisch/elektrolytisch verzinkt
  • Halogenfrei :ja
  • Konsoleausführung :Wand und Stielausleger

Fabrikat : Hager oder gleichwertig
Artikel : KTSA0200
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
