Deutschland
EAN
3250611140535
Marke
Hager
VPE
1 Stück
Preisgruppe
X200
unibar M, 400A, L-Element. vertikal, 90° nach unten, Standardlänge, Wahlwinkel KEM34S02G1LMF
Preis
578,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Architektur
-
FlexibelNein
-
Polanzahl5
Elektrischer Strom
-
Bemessungsstrom bei AC 50 Hz400 A
-
Nennstrom400 A
Spannung
-
Bemessungsspannung bei AC 50 Hz690 - 690 V
Abmessungen
-
Höhe360 mm
-
Breite360 mm
-
Länge167 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP55
Werkstoff
-
RAL Nummer7035
Anschluss
-
Anzahl Leiter ohne Erde5
Ausstattung
-
Art der Richtungsänderung für SchienenverteilerWinkelkasten
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild KEM34S02G1LMF
-

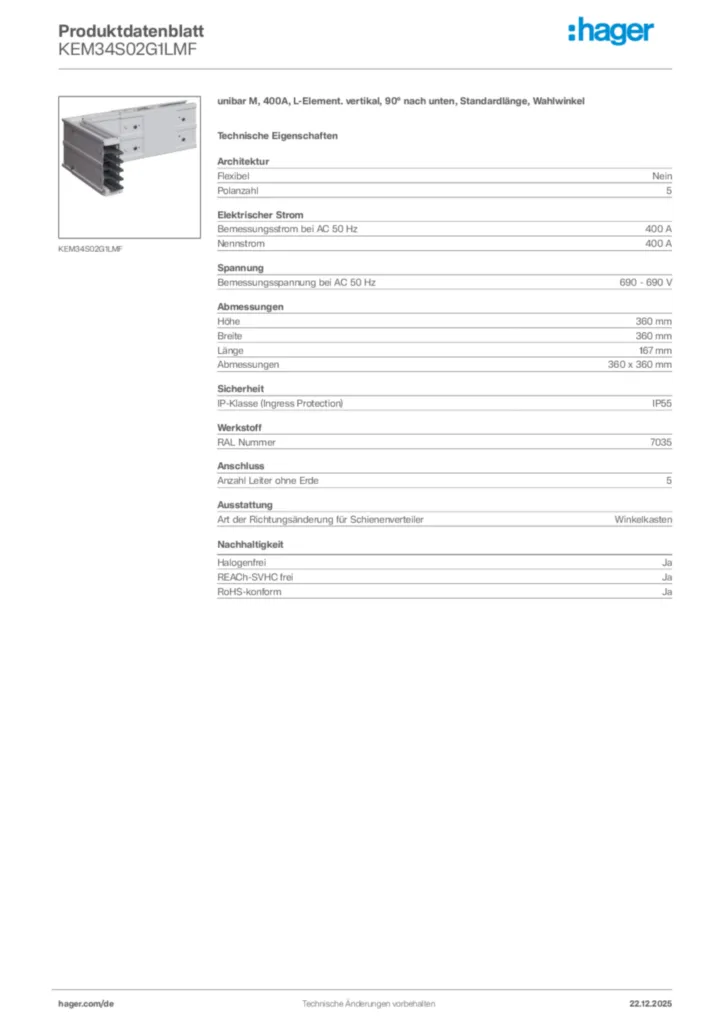

Produktdatenblatt
Hager Produktdatenblatt KEM34S02G1LMF
unibar M, 400A, L-Element. vertikal, 90° nach unten, Standardlänge, Wahlwinkel
PDF -
Montageanleitung
6LE008171A
Montageanleitung International 2023-02-27
PDF4,56 MB -
Broschüre
Flexible Energieverteilung für den Wohn- und Zweckbau
Die Stromschiene unibar M (23DE0184)
PDF2,33 MB -
Handbuch
Handbuch en-GB 2023-10-31
PDF2,84 MB
Systemhandbuch_Stromschienen_System_unibar_M_V1_2023
Handbuch International 2023-04-11
PDF10,20 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-03-31
PDF282,08 kB
Declaration
Konformitätserklärung International 2023-03-31
PDF314,94 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
KEM34S52Z0LMFunibar M, 400A, Kabelendeinsp. mit Kabelraum und -tülle (Mehrleiterkabel)Preis835,60 €/ Stück * -
2
KEM39S05G6LMFunibar M, 1000A, L-Element. vertikal, 90° nach oben, Wahl X u. Y: 0, 36…1, 25m+WinkelPreis2.631,60 €/ Stück * -
3
KEM34S05X4LMFunibar M, 400A, L-Element. vertikal, 90° nach oben, Wahl X: 0, 36…1, 25mPreis1.106,10 €/ Stück * -
4
KEM38S00Z3LMFunibar M, 800A, Standardlänge 3, 25m, mit 12 AbgangsstellenPreis2.253,50 €/ Stück * -
5
KEB771K1unibar M, Abgangskasten, Baugr.1, 1xFI-LS C/1P+N/ 30mA/ TypA 16A, 1xCEE-Steckd. 3PPreis379,60 €/ Stück *
Ausschreibungstext
unibar M, 400A, L-Element. vertikal, 90° nach unten, Standardlänge, Wahlwinkel
Schienenelement als L-Formteil mit Wahlwinkel, Schienenverbindung über Klemmblock mit integriertem Dehnungsausgleich für eine bauartgeprüfte Niederspannungs-Schaltgerätekombination nach IEC/EN 61439-1 und -6. L-Formteil bestehend aus einem 5-poligen Stromschienen-System aus Aluminium (vernickelt und verzinnt) und Gehäuse aus Stahlblech (verzinkt und lackiert). Anschlussfertige Lieferung mit allen Verbindungsteilen. Hinweis: Optional wird eine Brandschottung zur Wand- oder Decken-Durchführung nach DIN 4102 montiert für die Feuerwiderstandsklasse S90 oder S120 nach DIN 4102-9 (EI90 oder EI120 gemäß EN 13501). Bei Bedarf ausführbar mit den Funktionserhaltsklassen E60 oder E90 gemäß DIN 4102-12.
Flexibel: Nein
Polanzahl: 5
Bemessungsstrom bei AC 50 Hz: 400 A
Nennstrom: 400 A
Bemessungsspannung bei AC 50 Hz: 690 - 690 V
Höhe: 360 mm
Breite: 360 mm
Länge: 167 mm
IP-Klasse (Ingress Protection): IP55
Fabrikat : Hager oder gleichwertig
Artikel : KEM34S02G1LMF
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schienenelement als L-Formteil mit Wahlwinkel, Schienenverbindung über Klemmblock mit integriertem Dehnungsausgleich für eine bauartgeprüfte Niederspannungs-Schaltgerätekombination nach IEC/EN 61439-1 und -6. L-Formteil bestehend aus einem 5-poligen Stromschienen-System aus Aluminium (vernickelt und verzinnt) und Gehäuse aus Stahlblech (verzinkt und lackiert). Anschlussfertige Lieferung mit allen Verbindungsteilen. Hinweis: Optional wird eine Brandschottung zur Wand- oder Decken-Durchführung nach DIN 4102 montiert für die Feuerwiderstandsklasse S90 oder S120 nach DIN 4102-9 (EI90 oder EI120 gemäß EN 13501). Bei Bedarf ausführbar mit den Funktionserhaltsklassen E60 oder E90 gemäß DIN 4102-12.
Flexibel: Nein
Polanzahl: 5
Bemessungsstrom bei AC 50 Hz: 400 A
Nennstrom: 400 A
Bemessungsspannung bei AC 50 Hz: 690 - 690 V
Höhe: 360 mm
Breite: 360 mm
Länge: 167 mm
IP-Klasse (Ingress Protection): IP55
Fabrikat : Hager oder gleichwertig
Artikel : KEM34S02G1LMF
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
