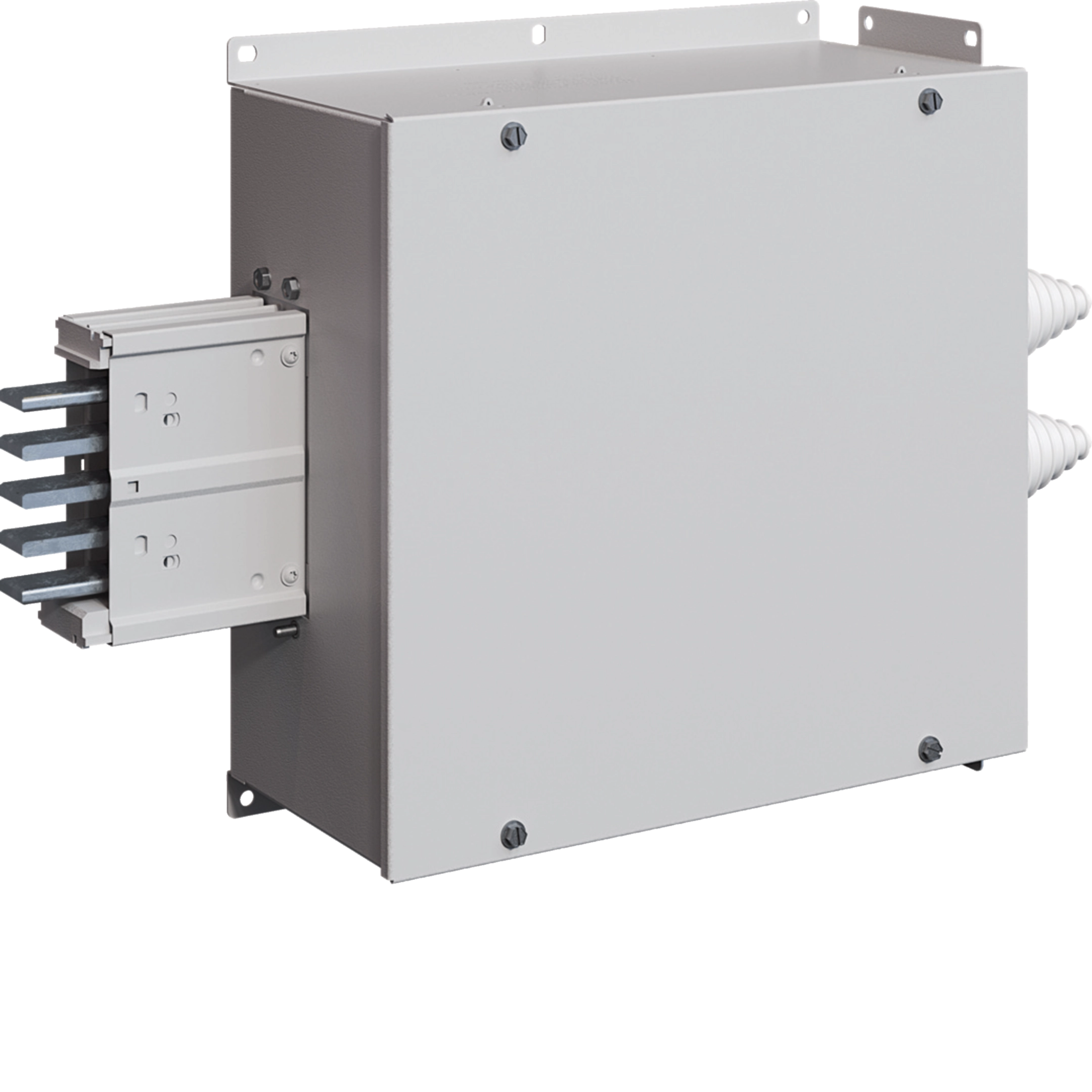

unibar M, 250A, Kabelendeinspeisung mit Kabeltülle (für Mehrleiterkabel) KEM32S50Z0LMF
EAN
3250611140306
Marke
Hager
VPE
1 Stück
Preisgruppe
X200
Passende Tools
Preis
400,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

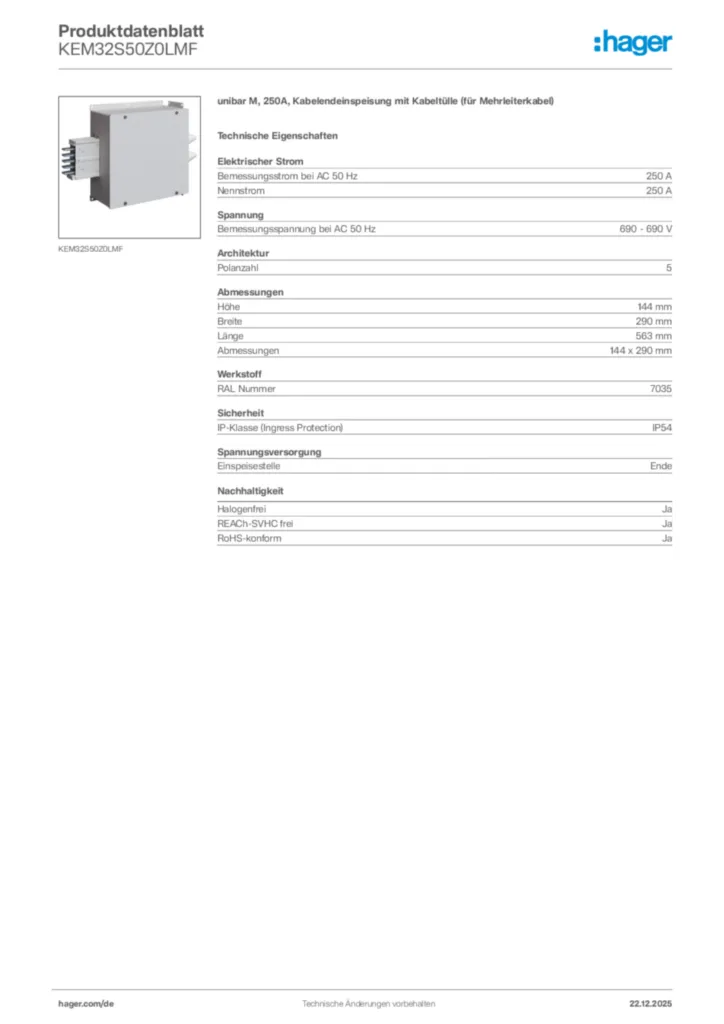

Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom bei AC 50 Hz250 A
-
Nennstrom250 A
Spannung
-
Bemessungsspannung bei AC 50 Hz690 - 690 V
Architektur
-
Polanzahl5
Abmessungen
-
Höhe144 mm
-
Breite290 mm
-
Länge563 mm
Werkstoff
-
RAL Nummer7035
Sicherheit
-
IP-Klasse (Ingress Protection)IP54
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild KEM32S50Z0LMF
-
Montageanleitung
6LE008178A
Montageanleitung International 2023-02-27
PDF3,01 MB -
Broschüre
Flexible Energieverteilung für den Wohn- und Zweckbau
Die Stromschiene unibar M (23DE0184)
PDF2,33 MB -
Handbuch
Handbuch en-GB 2023-10-31
PDF2,84 MB
Systemhandbuch_Stromschienen_System_unibar_M_V1_2023
Handbuch International 2023-04-11
PDF10,20 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-03-31
PDF282,08 kB
Declaration
Konformitätserklärung International 2023-03-31
PDF314,94 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
KEM31S00Z1LMFunibar M, 160A, Standardlänge 1, 25m, mit 4 AbgangsstellenPreis408,70 €/ Stück * -
2
KEM31S00Z2LMFunibar M, 160A, Standardlänge 2, 25m, mit 8 AbgangsstellenPreis546,70 €/ Stück * -
3
KEM31S00Z3LMFunibar M, 160A, Standardlänge 3, 25m, mit 12 AbgangsstellenPreis658,80 €/ Stück * -
4
KEM32S00Z1LMFunibar M, 250A, Standardlänge 1, 25m, mit 4 AbgangsstellenPreis444,80 €/ Stück * -
5
KEM32S00Z2LMFunibar M, 250A, Standardlänge 2, 25m, mit 8 AbgangsstellenPreis621,50 €/ Stück *
Ausschreibungstext
unibar M, 250A, Kabelendeinspeisung mit Kabeltülle (für Mehrleiterkabel)
Kabelendeinspeisungkasten ohne Klemmblock zum Einbau an ein 5-poliges Stromschienen-System für eine bauartgeprüfte Niederspannungs-Schaltgerätekombination nach IEC/EN 61439-1 und -6. Einspeisungskasten bestehend aus Stahlblechkasten (verzinkt und lackiert), Kabeldurchführungstüllen und Anschluss-Bolzen. In den Einspeisungskasten ist ein Stromschienen-Anschluss eingebaut mit Möglichkeit zum Kabelanschluss. Hinweis: Die Lage des PE-Anschlusskabels kann geändert werden.
Bemessungsstrom bei AC 50 Hz: 250 A
Nennstrom: 250 A
Bemessungsspannung bei AC 50 Hz: 690 - 690 V
Polanzahl: 5
Höhe: 144 mm
Breite: 290 mm
Länge: 563 mm
RAL Nummer: 7035
IP-Klasse (Ingress Protection): IP54
Fabrikat : Hager oder gleichwertig
Artikel : KEM32S50Z0LMF
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kabelendeinspeisungkasten ohne Klemmblock zum Einbau an ein 5-poliges Stromschienen-System für eine bauartgeprüfte Niederspannungs-Schaltgerätekombination nach IEC/EN 61439-1 und -6. Einspeisungskasten bestehend aus Stahlblechkasten (verzinkt und lackiert), Kabeldurchführungstüllen und Anschluss-Bolzen. In den Einspeisungskasten ist ein Stromschienen-Anschluss eingebaut mit Möglichkeit zum Kabelanschluss. Hinweis: Die Lage des PE-Anschlusskabels kann geändert werden.
Bemessungsstrom bei AC 50 Hz: 250 A
Nennstrom: 250 A
Bemessungsspannung bei AC 50 Hz: 690 - 690 V
Polanzahl: 5
Höhe: 144 mm
Breite: 290 mm
Länge: 563 mm
RAL Nummer: 7035
IP-Klasse (Ingress Protection): IP54
Fabrikat : Hager oder gleichwertig
Artikel : KEM32S50Z0LMF
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
