unibar M, 160A, Standardlänge 2,25m, mit 8 Abgangsstellen KEM31S00Z2LMF
EAN
3250611140054
Marke
Hager
VPE
1 Stück
Preisgruppe
X200
Passende Tools
Preis
546,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Architektur
-
FlexibelNein
-
Polanzahl5
Elektrischer Strom
-
Bemessungsstrom bei AC 50 Hz160 A
-
Nennstrom160 A
Spannung
-
Bemessungsspannung bei AC 50 Hz690 - 690 V
Abmessungen
-
Anzahl der Abgangsstellen8
-
Höhe68 mm
-
Breite167 mm
-
Länge2250 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP55
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

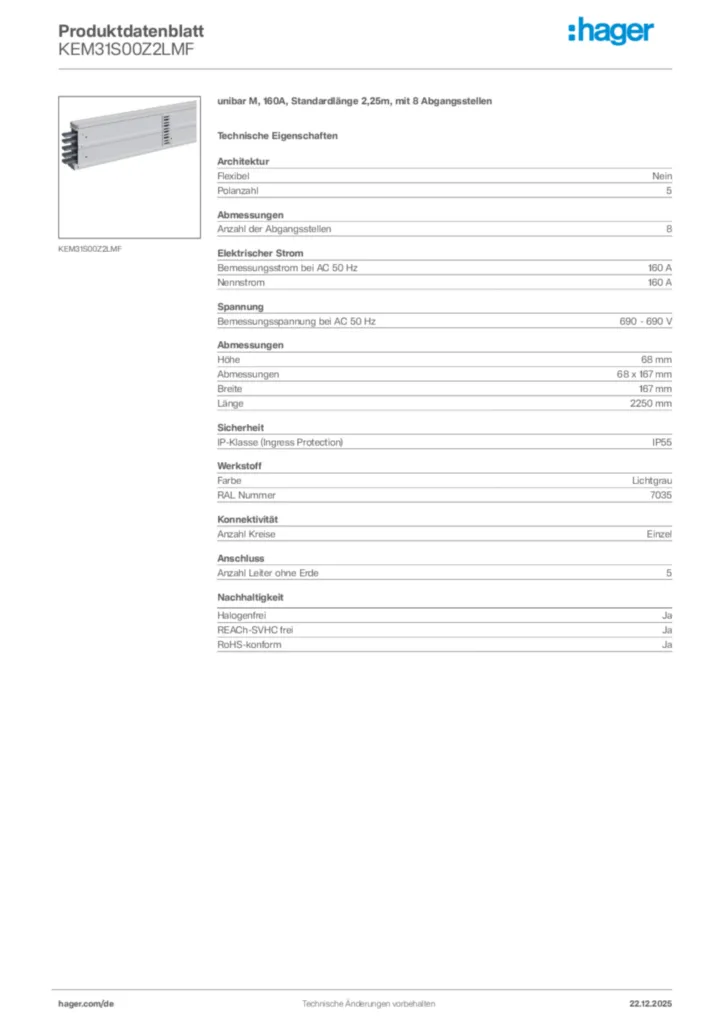

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild KEM31S00Z2LMF
-
Montageanleitung
6LE008171A
Montageanleitung International 2023-02-27
PDF4,56 MB -
Broschüre
Flexible Energieverteilung für den Wohn- und Zweckbau
Die Stromschiene unibar M (23DE0184)
PDF2,33 MB -
Handbuch
Handbuch en-GB 2023-10-31
PDF2,84 MB
Systemhandbuch_Stromschienen_System_unibar_M_V1_2023
Handbuch International 2023-04-11
PDF10,20 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-03-31
PDF282,08 kB
Declaration
Konformitätserklärung International 2023-03-31
PDF314,94 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
KEM31S00Z1LMFunibar M, 160A, Standardlänge 1, 25m, mit 4 AbgangsstellenPreis408,70 €/ Stück * -
2
KEM31S00Z3LMFunibar M, 160A, Standardlänge 3, 25m, mit 12 AbgangsstellenPreis658,80 €/ Stück * -
3
KEM32S00Z1LMFunibar M, 250A, Standardlänge 1, 25m, mit 4 AbgangsstellenPreis444,80 €/ Stück * -
4
KEM32S00Z2LMFunibar M, 250A, Standardlänge 2, 25m, mit 8 AbgangsstellenPreis621,50 €/ Stück * -
5
KEM32S00Z3LMFunibar M, 250A, Standardlänge 3, 25m, mit 12 AbgangsstellenPreis815,00 €/ Stück *
Ausschreibungstext
unibar M, 160A, Standardlänge 2,25m, mit 8 Abgangsstellen
Gerades Schienenelement mit Abgangsstellen, Schienenverbindung über Klemmblock mit integriertem Dehnungsausgleich für eine bauartgeprüfte Niederspannungs-Schaltgerätekombination nach IEC/EN 61439-1 und -6. Schienenelement bestehend aus einem 5-poligen Stromschienen-System aus Aluminium (vernickelt und verzinnt), Gehäuse aus Stahlblech (verzinkt und lackiert), Abgangsstellen beidseitig im Abstand von 0,5 m und rechts/links zueinander versetzt im Abstand 0,25 m. Anschlussfertige Lieferung mit allen Verbindungsteilen.
Hinweis: Optional wird eine Brandschottung zur Wand- oder Decken-Durchführung nach DIN 4102 montiert für die Feuerwiderstandsklasse S90 oder S120 nach DIN 4102-9 (EI90 oder EI120 gemäß EN 13501). Bei Bedarf ausführbar mit den Funktionserhaltsklassen E60 oder E90 gemäß DIN 4102-12.
Flexibel: Nein
Polanzahl: 5
Anzahl der Abgangsstellen: 8
Bemessungsstrom bei AC 50 Hz: 160 A
Nennstrom: 160 A
Bemessungsspannung bei AC 50 Hz: 690 - 690 V
Höhe: 68 mm
Länge: 2250 mm
Breite: 167 mm
IP-Klasse (Ingress Protection): IP55
Fabrikat : Hager oder gleichwertig
Artikel : KEM31S00Z2LMF
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Gerades Schienenelement mit Abgangsstellen, Schienenverbindung über Klemmblock mit integriertem Dehnungsausgleich für eine bauartgeprüfte Niederspannungs-Schaltgerätekombination nach IEC/EN 61439-1 und -6. Schienenelement bestehend aus einem 5-poligen Stromschienen-System aus Aluminium (vernickelt und verzinnt), Gehäuse aus Stahlblech (verzinkt und lackiert), Abgangsstellen beidseitig im Abstand von 0,5 m und rechts/links zueinander versetzt im Abstand 0,25 m. Anschlussfertige Lieferung mit allen Verbindungsteilen.
Hinweis: Optional wird eine Brandschottung zur Wand- oder Decken-Durchführung nach DIN 4102 montiert für die Feuerwiderstandsklasse S90 oder S120 nach DIN 4102-9 (EI90 oder EI120 gemäß EN 13501). Bei Bedarf ausführbar mit den Funktionserhaltsklassen E60 oder E90 gemäß DIN 4102-12.
Flexibel: Nein
Polanzahl: 5
Anzahl der Abgangsstellen: 8
Bemessungsstrom bei AC 50 Hz: 160 A
Nennstrom: 160 A
Bemessungsspannung bei AC 50 Hz: 690 - 690 V
Höhe: 68 mm
Länge: 2250 mm
Breite: 167 mm
IP-Klasse (Ingress Protection): IP55
Fabrikat : Hager oder gleichwertig
Artikel : KEM31S00Z2LMF
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
