Deutschland
EAN
3250613304591
Marke
Hager
VPE
1 Stück
SLS-Schalter 4 polig 3P+N E-Charakteristik 50A für Sammelschiene QuickConnect HTS650E
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Multifunktionsverschluss für SLS-Schalter 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Architektur
-
AuslösecharakteristikE
-
Polart3P+N
-
Polanzahl4
-
Position NeutralleiterRechts
Installation, Montage
-
Montage aufSammelschienensystem
Spannung
-
Isolationsspannung Ui690 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
Elektrischer Strom
-
Bemessungsstrom IN50 A
-
Einstellung des thermischen Auslösers in AC1,05 - 1,2 A
-
Bemessungsabschaltvermögen ICN25 kA
Kapazität
-
Anzahl Module6
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 25 mm²
Abmessungen
-
Höhe158 mm
-
Breite81 mm
-
Tiefe116 mm
-
Breite/Dicke Sammelschiene12 - 12 mm
-
Abstand Sammelschienen40 mm
Leistung
-
Verlustleistung pro Pol7,40 W
-
Leistungsabgabe bei IN22,20 W
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 80 °C
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Ausstattung
-
QuickConnectJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HTS650E
-

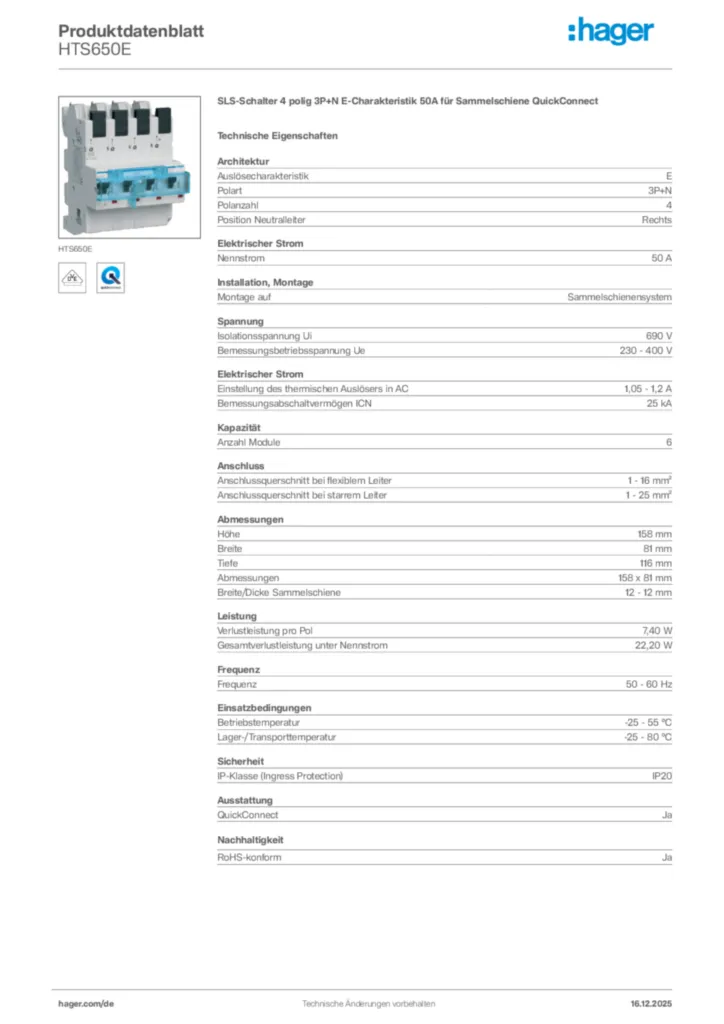

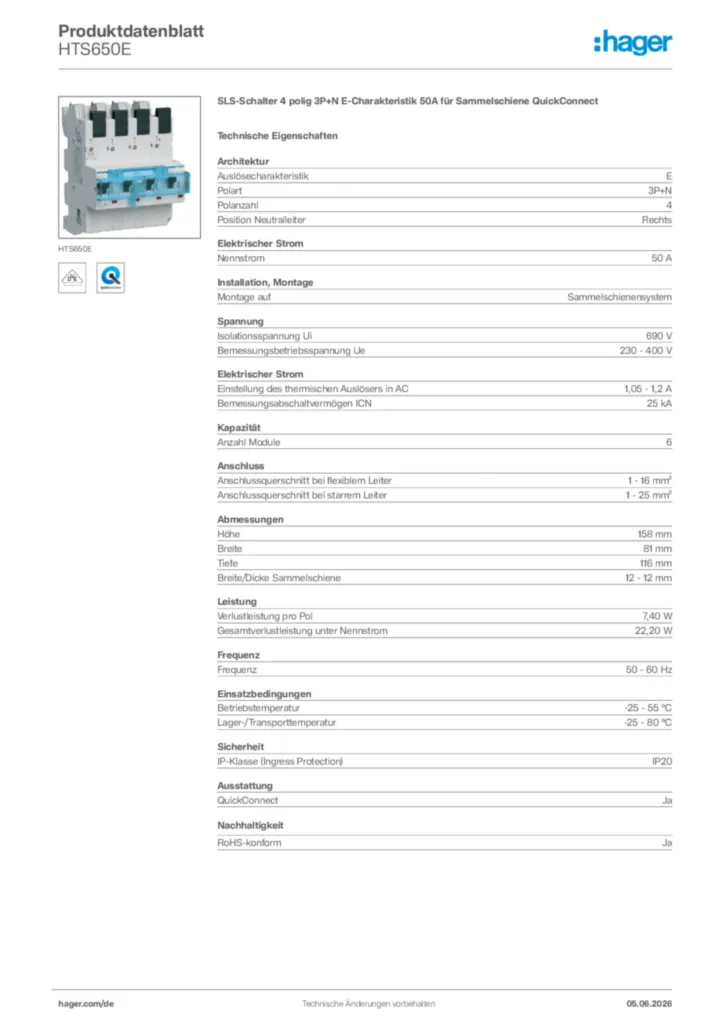

Produktdatenblatt
Hager Produktdatenblatt HTS650E
SLS-Schalter 4 polig 3P+N E-Charakteristik 50A für Sammelschiene QuickConnect
PDF -
Montageanleitung
Betriebs- und Montageanleitung für HTS616C - SLS Schalter (DE, Stand: 07.2013)
Montageanleitung de-DE 2020-01-01
PDF2,90 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools & Software
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung en-US 2026-07-14
PDF280,83 kB
Mehr Downloads
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
