SLS-Schalter 1P E-63A Sammelschiene QC Phase L3 HTS163E3

EAN
3250613300203
Marke
Hager
VPE
3 Stücke
Preisgruppe
H300
Preis
129,30 €
/ Stück *
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/

Technische Merkmale

Archi­tektur
  • Auslö­se­cha­rak­te­ristik
    E
  • Polart
    1P
  • Polan­zahl
    1
Instal­la­tion, Montage
  • Montage auf
    Sammelschie­nen­system
Span­nung
  • Isola­ti­onss­pan­nung Ui
    690 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 - 400 V
Elek­tri­scher Strom
  • Nenn­strom
    63 A
  • Einstel­lung des ther­mi­schen Auslö­sers in AC
    1,05 - 1,2 A
Kapa­zität
  • Anzahl Module
    1,50
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    1 - 16 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    1 - 25 mm²
Abmes­sungen
  • Höhe
    158 mm
  • Breite
    27 mm
  • Tiefe
    116 mm
Leis­tung
  • Verlust­leis­tung pro Pol
    9 W

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS konform Ja

Zertifizierungen und Dokumente

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

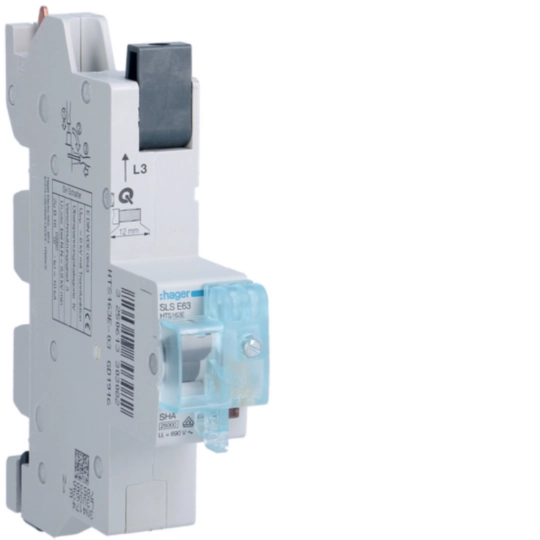

    Bild HTS163E3 | Hager Deutschland

    Produktbild HTS163E3

  • Montageanleitung

    Bild Betriebs- und Montageanleitung für HTS110E, HTS316C, HZT532, ZY415MS, ZY90MS - SLS-Schalter, Zubehör (DE, Stand: 12.2009) | Hager Deutschland

    Betriebs- und Montageanleitung für HTS110E, HTS316C, HZT532, ZY415MS, ZY90MS - SLS-Schalter, Zubehör (DE, Stand: 12.2009)

    Montageanleitung de-DE 2020-01-01

    PDF
    1,93 MB
  • Technische Beilage (single-product)

    Bild Technischer Anhang - SLS-Schalter | Hager Deutschland

    Technischer Anhang - SLS-Schalter

    Technische Beilage (multi-product) de-DE 2022-02-23

    PDF
    190,42 kB
    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technische Beilag (single-product) de-DE 2021-10-20

    PDF
    847,80 kB
  • Tools

    Bild Hagerplan - kostenlose Ausschreibungs-Software | Hager Deutschland

    Hagerplan - kostenlose Ausschreibungs-Software

    Tools de-DE 2023-09-14

    URL
Mehr Downloads
Bild Technische Fragen? | Hager Deutschland

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
