Hager

HTS150E2

SLS-Schalter 1P E-50A Sammelschiene QC Phase L2
Best-Nr.
HTS150E2
EAN-Nr.
3250613300166
VPE
3 Stück
Preisgruppe
H300
Preis
111,50 € / Stück *

Technische Merkmale

  • Auslösercharakteristik
    • E
  • Nennstrom
    • 50 A
  • Polart
    • 1 P
  • Montageart
    • für Sammelschienen
  • Einstellung des thermischen Auslösers in AC
    • 1.05 / 1.2 In
  • Bemessungsbetriebsspannung Ue
    • 230 / 400 V
  • Isolationsspannung
    • 690 V
  • Polanzahl
    • 1 P
  • Anzahl Module
    • 1.5
  • Anschlussquerschnitt bei flexiblem Leiter
    • 1 - 16mm²
  • Anschlussquerschnitt bei starrem Leiter
    • 1 - 25mm²
  • Höhe installiertes Produkt
    • 158 mm
  • Breite installiertes Produkt
    • 27 mm
  • Verlustleistung pro Pol
    • 7.2 W

Downloads

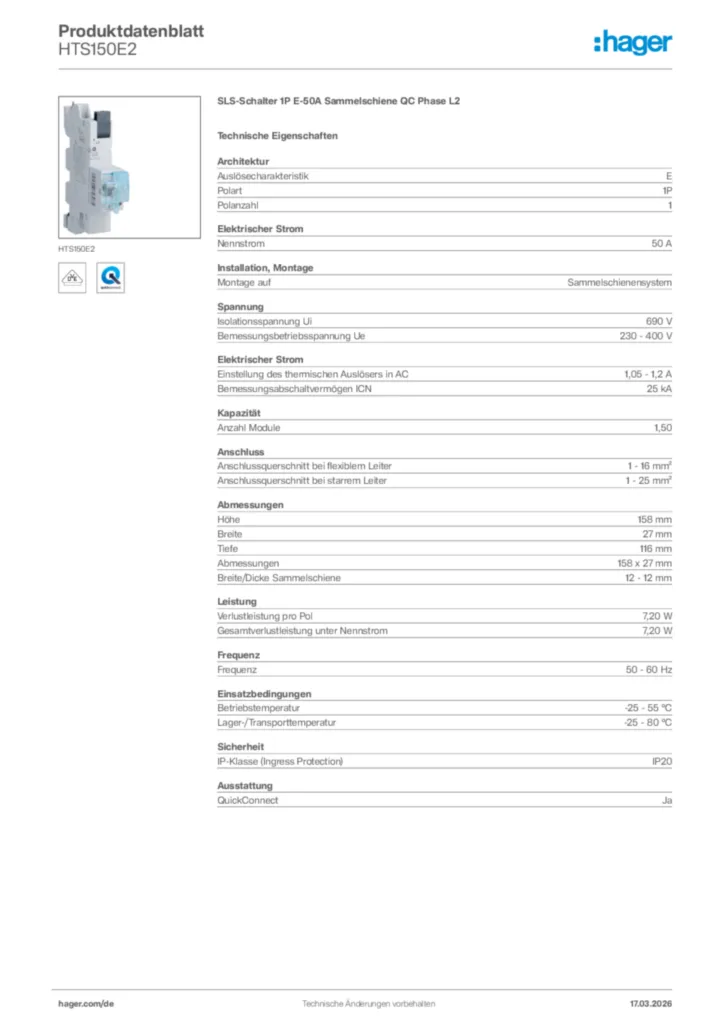

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für HTS150E2

  • Bedienungs- & Montageanleitungen

  • Betriebs- und Montageanleitung für HTS110E, HTS316C, HZT532, ZY415MS, ZY90MS - SLS-Schalter, Zubehör (DE, Stand: 12.2009)

    PDF
    1 MB
  • Technischer Anhang

  • Technischer Anhang - Selektive Hauptleitungsschutzschalter

    Stand: 01.01.2020

    PDF
    188 KB
  • Technische Information

  • Verlustleistungsdatenblatt

    PDF
    847 KB
Weitere Downloads

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
