SLS Schalter 1 polig Cs-Charakteristik 25A für Sammelschiene QuickConnect HTS125C
EAN
3250613305024
Marke
Hager
VPE
3 Stück
Passende Tools
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Produkt nicht mehr lieferbar
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Multifunktionsverschluss für SLS-Schalter 2 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Architektur
-
AuslösecharakteristikCs
-
Polart1P
-
Polanzahl1
Installation, Montage
-
Montage aufSammelschienensystem
Spannung
-
Isolationsspannung Ui690 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
Elektrischer Strom
-
Nennstrom25 A
-
Einstellung des thermischen Auslösers in AC1,13 - 1,45 A
-
Bemessungsabschaltvermögen ICN25 kA
Kapazität
-
Anzahl Module1,50
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 25 mm²
Abmessungen
-
Höhe158 mm
-
Breite27 mm
-
Tiefe116 mm
-
Breite/Dicke Sammelschiene12 - 12 mm
Leistung
-
Verlustleistung pro Pol4 W
-
Gesamtverlustleistung unter Nennstrom4 W
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 80 °C
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Ausstattung
-
QuickConnectJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

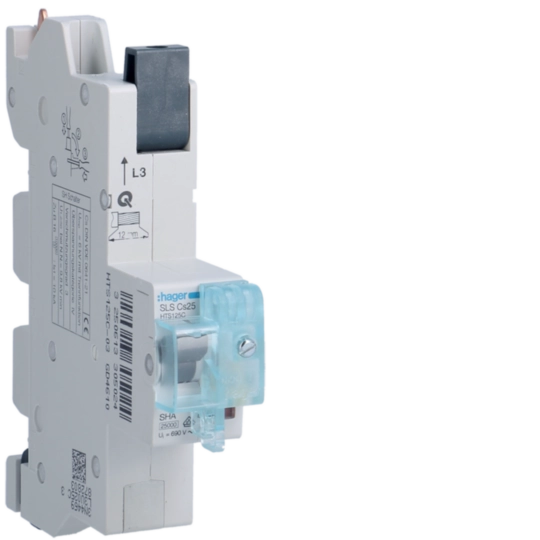

Produktbild HTS125C
-

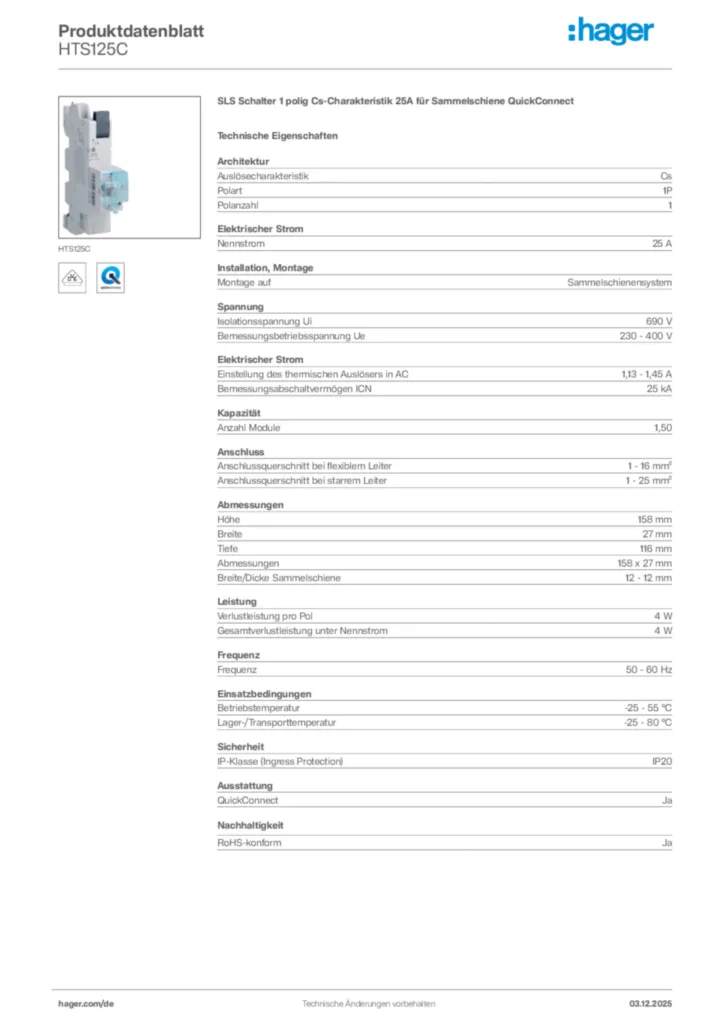

Produktdatenblatt
Hager Produktdatenblatt HTS125C
SLS Schalter 1 polig Cs-Charakteristik 25A für Sammelschiene QuickConnect
PDF -
Montageanleitung
Betriebs- und Montageanleitung für HTS110E, HTS316C, HZT532, ZY415MS, ZY90MS - SLS-Schalter, Zubehör (DE, Stand: 12.2009)
Montageanleitung de-DE 2020-01-01
PDF1,93 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Ausschreibungstext
SLS Schalter 1 polig Cs-Charakteristik 25A für Sammelschiene QuickConnect
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Auslösecharakteristik: Cs
Polart: 1P
Polanzahl: 1
Nennstrom: 25 A
Montage auf: Sammelschienensystem
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1,13 - 1,45 A
Anzahl Module: 1,50
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
Höhe: 158 mm
Breite: 27 mm
Tiefe: 116 mm
Verlustleistung pro Pol: 4 W
Fabrikat : Hager oder gleichwertig
Artikel : HTS125C
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Auslösecharakteristik: Cs
Polart: 1P
Polanzahl: 1
Nennstrom: 25 A
Montage auf: Sammelschienensystem
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1,13 - 1,45 A
Anzahl Module: 1,50
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
Höhe: 158 mm
Breite: 27 mm
Tiefe: 116 mm
Verlustleistung pro Pol: 4 W
Fabrikat : Hager oder gleichwertig
Artikel : HTS125C
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
