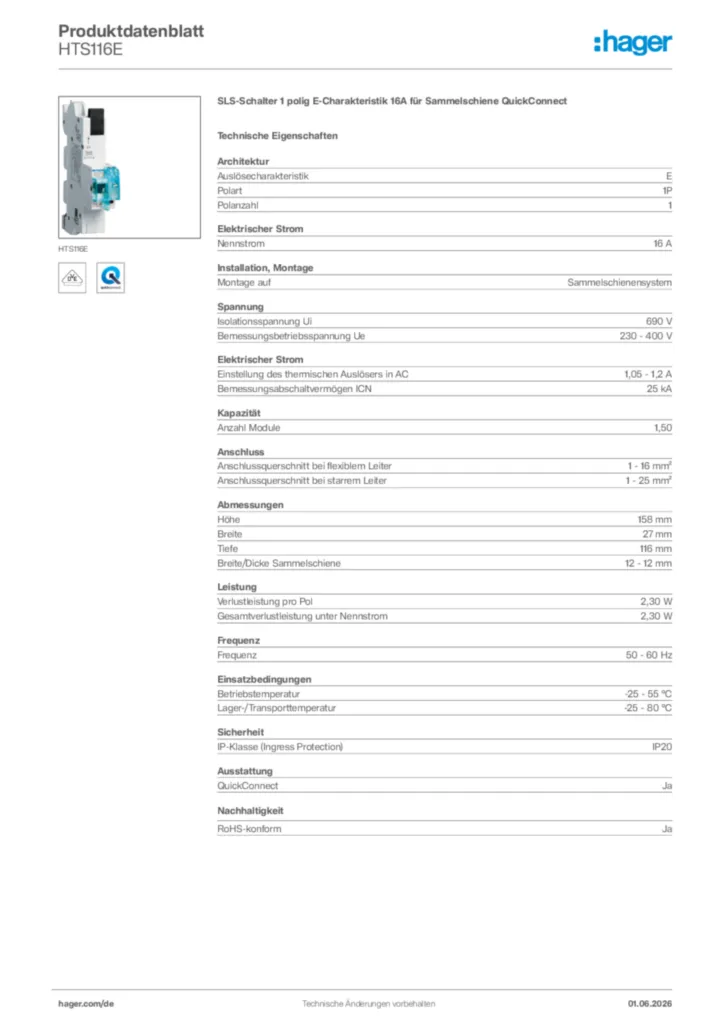

SLS-Schalter 1 polig E-Charakteristik 16A für Sammelschiene QuickConnect HTS116E

EAN
3250613303013
Marke
Hager
VPE
3 Stücke
Preisgruppe
H300
Preis
115,60 €
/ Stück *
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Multi­funk­ti­ons­ver­schluss für SLS-­Schalter 2 Produkte verfügbar
  • Vorhän­ge­schloss 1 Produkte verfügbar

Technische Merkmale

Archi­tektur
  • Auslö­se­cha­rak­te­ristik
    E
  • Polart
    1P
  • Polan­zahl
    1
Instal­la­tion, Montage
  • Montage auf
    Sammelschie­nen­system
Span­nung
  • Isola­ti­onss­pan­nung Ui
    690 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 - 400 V
Elek­tri­scher Strom
  • Nenn­strom
    16 A
  • Einstel­lung des ther­mi­schen Auslö­sers in AC
    1,05 - 1,2 A
Kapa­zität
  • Anzahl Module
    1,50
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    1 - 16 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    1 - 25 mm²
Abmes­sungen
  • Höhe
    158 mm
  • Breite
    27 mm
  • Tiefe
    116 mm
Leis­tung
  • Verlust­leis­tung pro Pol
    2,30 W

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS konform Ja

Zertifizierungen und Dokumente

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild HTS116E | Hager Deutschland

    Produktbild HTS116E

  • Montageanleitung

    Bild Betriebs- und Montageanleitung für HTS110E, HTS316C, HZT532, ZY415MS, ZY90MS - SLS-Schalter, Zubehör (DE, Stand: 12.2009) | Hager Deutschland

    Betriebs- und Montageanleitung für HTS110E, HTS316C, HZT532, ZY415MS, ZY90MS - SLS-Schalter, Zubehör (DE, Stand: 12.2009)

    Montageanleitung de-DE 2020-01-01

    PDF
    1,93 MB
  • Technische Beilage (single-product)

    Bild Technischer Anhang - SLS-Schalter | Hager Deutschland

    Technischer Anhang - SLS-Schalter

    Technische Beilage (multi-product) de-DE 2022-02-23

    PDF
    190,42 kB
    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technische Beilag (single-product) de-DE 2021-10-20

    PDF
    847,80 kB
  • Tools

    Bild Hagerplan - kostenlose Ausschreibungs-Software | Hager Deutschland

    Hagerplan - kostenlose Ausschreibungs-Software

    Tools de-DE 2023-09-14

    URL
    Bild Zählerplatz-Konfigurator ZPlan | Hager Deutschland

    Zählerplatz-Konfigurator ZPlan

    Tools de-DE 2023-09-14

    URL
Mehr Downloads

Ausschreibungstext

SLS-Schalter 1 polig E-Charakteristik 16A für Sammelschiene QuickConnect

SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.

Auslösecharakteristik: E
Polart: 1P
Polanzahl: 1
Nennstrom: 16 A
Montage auf: Sammelschienensystem
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
Anzahl Module: 1,50
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
Höhe: 158 mm
Breite: 27 mm
Tiefe: 116 mm
Verlustleistung pro Pol: 2,30 W

Fabrikat : Hager oder gleichwertig
Artikel : HTS116E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
