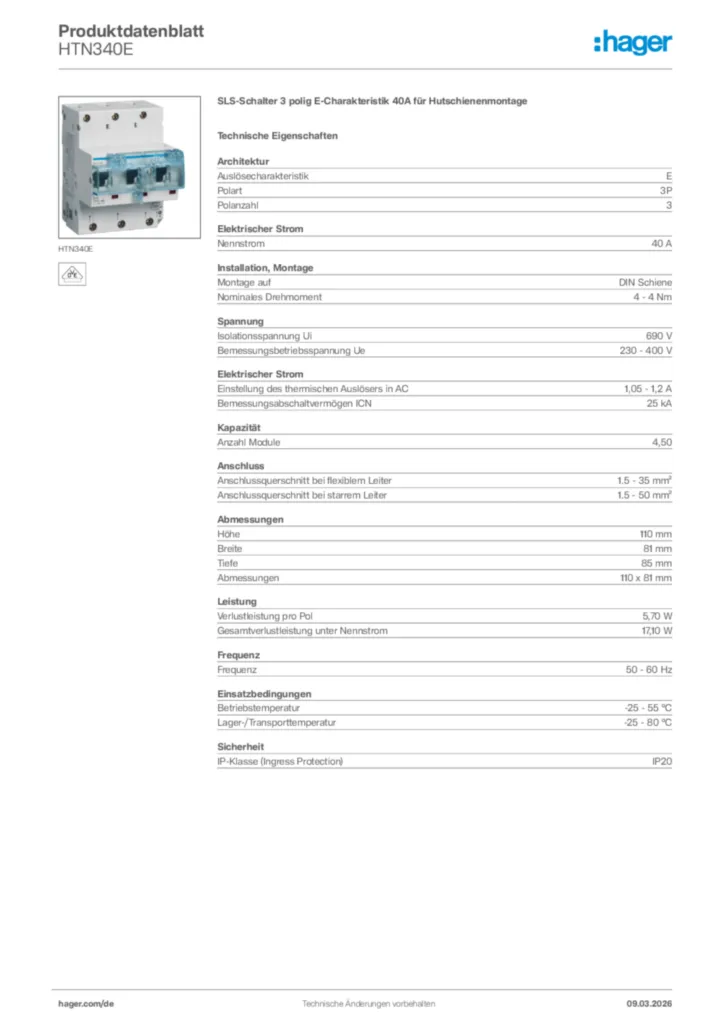

SLS-Schalter 3-polig E-Charakteristik 40A für Hutschienenmontage HTN340E
Der SLS-Schalter, 3-polig mit E-Charakteristik und 40A Nennstrom, ist für die Hutschienenmontage konzipiert. Dieser selektive Leitungsschutzschalter (SH-Schalter, SHU-Schalter) bietet effektiven Schutz bei Überlast und Kurzschluss, gewährleistet hohe Selektivität und verhindert unnötige Abschaltungen. Ideal für den Einsatz in Verteilernetzen.
EAN
3250613303341
Marke
Hager
VPE
1 Stück
Preisgruppe
H300
Preis
377,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Multifunktionsverschluss für SLS-Schalter 2 Produkte verfügbar -
Sammelschienenadapter 3 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Architektur
-
AuslösecharakteristikE
-
Polart3P
-
Polanzahl3
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment4 - 4 Nm
Spannung
-
Isolationsspannung Ui690 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
Elektrischer Strom
-
Nennstrom40 A
-
Einstellung des thermischen Auslösers in AC1,05 - 1,2 A
Kapazität
-
Anzahl Module4,50
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 50 mm²
Abmessungen
-
Höhe110 mm
-
Breite81 mm
-
Tiefe85 mm
Leistung
-
Verlustleistung pro Pol5,70 W
-
Gesamtverlustleistung unter Nennstrom17,10 W
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 80 °C
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HTN340E
-
Montageanleitung
Bedienungs- und Montageanleitung für HTN110C, HTN316C, HTU325E - SLS-Schalter (DE, Stand: 07.2013)
Montageanleitung de-DE 2020-01-01
PDF1,82 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HTN116CSLS Schalter 1 polig Cs-Charakteristik 16A für HutschienenmontagePreis123,00 €/ Stück * -
2
HTN116ESLS-Schalter 1 polig E-Charakteristik 16A für HutschienenmontagePreis116,00 €/ Stück * -
3
HTN120CSLS Schalter 1 polig Cs-Charakteristik 20A für HutschienenmontagePreis124,00 €/ Stück * -
4
HTN120ESLS-Schalter 1 polig E-Charakteristik 20A für HutschienenmontagePreis117,30 €/ Stück * -
5
HTN125CSLS Schalter 1 polig Cs-Charakteristik 25A für HutschienenmontagePreis125,60 €/ Stück *
Ausschreibungstext
SLS-Schalter 3 polig E-Charakteristik 40A für Hutschienenmontage
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 2. SLS in 1-oder 3-poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Zur direkten Montage auf Hutschiene. Der serienmäßige Multifunktionsverschluss ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Auslösecharakteristik: E
Polart: 3P
Polanzahl: 3
Nennstrom: 40 A
Montage auf: DIN Schiene
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
Anzahl Module: 4,50
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 50 mm²
Höhe: 110 mm
Breite: 81 mm
Tiefe: 85 mm
Verlustleistung pro Pol: 5,70 W
Fabrikat : Hager oder gleichwertig
Artikel : HTN340E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 2. SLS in 1-oder 3-poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Zur direkten Montage auf Hutschiene. Der serienmäßige Multifunktionsverschluss ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Auslösecharakteristik: E
Polart: 3P
Polanzahl: 3
Nennstrom: 40 A
Montage auf: DIN Schiene
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
Anzahl Module: 4,50
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 50 mm²
Höhe: 110 mm
Breite: 81 mm
Tiefe: 85 mm
Verlustleistung pro Pol: 5,70 W
Fabrikat : Hager oder gleichwertig
Artikel : HTN340E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
