Hager

HTN132E

SLS-Schalter 1 polig E-Charakteristik 32A für Hutschienenmontage
Best-Nr.
HTN132E
EAN-Nr.
3250613303242
VPE
3 Stück
Preisgruppe
H300
Preis
93,70 € / Stück *

Technische Merkmale

  • Auslösercharakteristik
    • E
  • Nennstrom
    • 32 A
  • Polart
    • 1 P
  • Montageart
    • DIN-Schiene (REG)
  • Einstellung des thermischen Auslösers in AC
    • 1.05 / 1.2 In
  • Bemessungsbetriebsspannung Ue
    • 230 / 400 V
  • Isolationsspannung
    • 690 V
  • Polanzahl
    • 1 P
  • Anzahl Module
    • 1.5
  • Anschlussquerschnitt bei flexiblem Leiter
    • 1,5 - 35mm²
  • Anschlussquerschnitt bei starrem Leiter
    • 1,5 - 50mm²
  • Höhe installiertes Produkt
    • 110 mm
  • Breite installiertes Produkt
    • 27 mm
  • Tiefe installiertes Produkt
    • 85 mm
  • Verlustleistung pro Pol
    • 4.5 W

Downloads

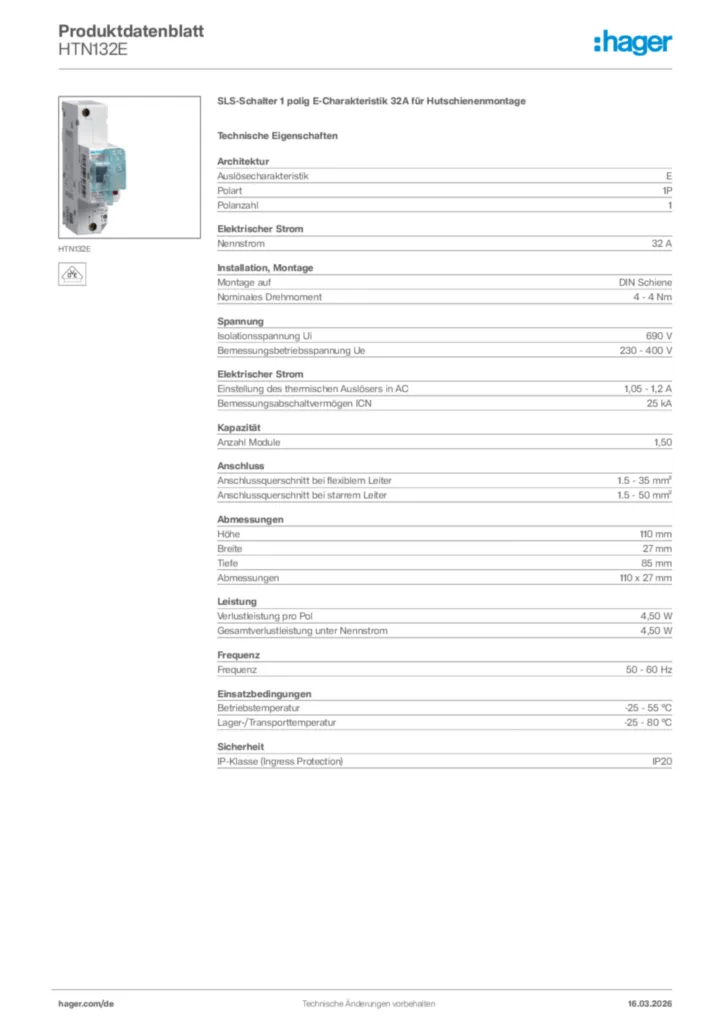

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für HTN132E

  • Bedienungs- & Montageanleitungen

  • Bedienungs- und Montageanleitung für HTN110C, HTN316C, HTU325E - SLS-Schalter (DE, Stand: 07.2013)

    PDF
    1 MB
  • Technischer Anhang

  • Technischer Anhang - Selektive Hauptleitungsschutzschalter

    Stand: 01.01.2020

    PDF
    188 KB
  • Technische Information

  • Verlustleistungsdatenblatt

    PDF
    864 KB
Weitere Downloads

Ausschreibungstext

SLS-Schalter 1 polig E-Charakteristik 32A für Hutschienenmontage
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 2. SLS in 1-oder 3-poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Zur direkten Montage auf Hutschiene. Der serienmäßige (Keine Vorschläge) ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten,  für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
  • Auslösercharakteristik :E
  • Nennstrom :32 A
  • Polart :1 P
  • Montageart :DIN-Schiene (REG)
  • Einstellung des thermischen Auslösers in AC :1.05 / 1.2 In
  • Bemessungsbetriebsspannung Ue :230 / 400 V
  • Isolationsspannung :690 V
  • Polanzahl :1 P
  • Anzahl Module :1.5
  • Anschlussquerschnitt bei flexiblem Leiter :1,5 - 35mm²
  • Anschlussquerschnitt bei starrem Leiter :1,5 - 50mm²
  • Höhe installiertes Produkt :110 mm
  • Breite installiertes Produkt :27 mm

Fabrikat : Hager oder gleichwertig
Artikel : HTN132E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
