SLS-Schalter 1 polig E-Charakteristik 20A für Hutschienenmontage HTN120E
EAN
3250613303228
Marke
Hager
VPE
3 Stück
Preisgruppe
H300
Passende Tools
Preis
117,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Multifunktionsverschluss für SLS-Schalter 2 Produkte verfügbar -
Sammelschienenadapter 3 Produkte verfügbar
Vervollständigen Sie Ihr System

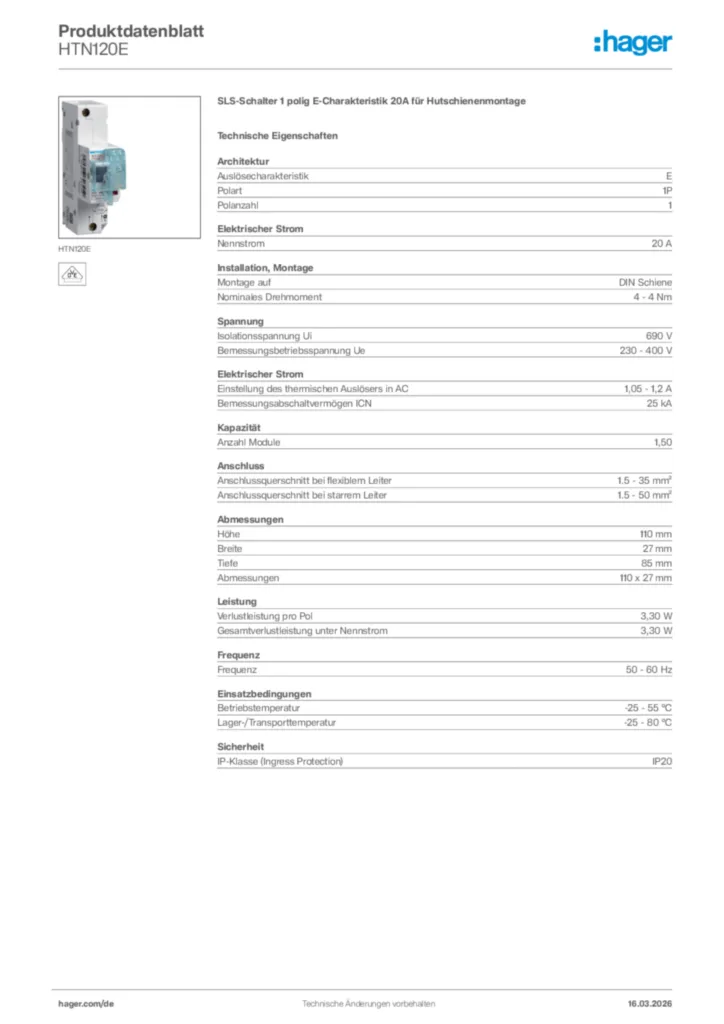

Technische Merkmale
Architektur
-
AuslösecharakteristikE
-
Polart1P
-
Polanzahl1
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment4 - 4 Nm
Spannung
-
Isolationsspannung Ui690 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
Elektrischer Strom
-
Nennstrom20 A
-
Einstellung des thermischen Auslösers in AC1,05 - 1,2 A
Kapazität
-
Anzahl Module1,50
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 50 mm²
Abmessungen
-
Höhe110 mm
-
Breite27 mm
-
Tiefe85 mm
Leistung
-
Verlustleistung pro Pol3,30 W
-
Gesamtverlustleistung unter Nennstrom3,30 W
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 80 °C
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HTN120E
-
Montageanleitung
Bedienungs- und Montageanleitung für HTN110C, HTN316C, HTU325E - SLS-Schalter (DE, Stand: 07.2013)
Montageanleitung de-DE 2020-01-01
PDF1,82 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HTN116CSLS Schalter 1 polig Cs-Charakteristik 16A für HutschienenmontagePreis123,00 €/ Stück * -
2
HTN116ESLS-Schalter 1 polig E-Charakteristik 16A für HutschienenmontagePreis116,00 €/ Stück * -
3
HTN120CSLS Schalter 1 polig Cs-Charakteristik 20A für HutschienenmontagePreis124,00 €/ Stück * -
4
HTN125CSLS Schalter 1 polig Cs-Charakteristik 25A für HutschienenmontagePreis125,60 €/ Stück * -
5
HTN125ESLS-Schalter 1 polig E-Charakteristik 25A für HutschienenmontagePreis118,90 €/ Stück *
Ausschreibungstext
SLS-Schalter 1 polig E-Charakteristik 20A für Hutschienenmontage
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 2. SLS in 1-oder 3-poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Zur direkten Montage auf Hutschiene. Der serienmäßige Multifunktionsverschluss ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Auslösecharakteristik: E
Polart: 1P
Polanzahl: 1
Nennstrom: 20 A
Montage auf: DIN Schiene
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
Anzahl Module: 1,50
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 50 mm²
Höhe: 110 mm
Breite: 27 mm
Tiefe: 85 mm
Verlustleistung pro Pol: 3,30 W
Fabrikat : Hager oder gleichwertig
Artikel : HTN120E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 2. SLS in 1-oder 3-poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Zur direkten Montage auf Hutschiene. Der serienmäßige Multifunktionsverschluss ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Auslösecharakteristik: E
Polart: 1P
Polanzahl: 1
Nennstrom: 20 A
Montage auf: DIN Schiene
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
Anzahl Module: 1,50
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 50 mm²
Höhe: 110 mm
Breite: 27 mm
Tiefe: 85 mm
Verlustleistung pro Pol: 3,30 W
Fabrikat : Hager oder gleichwertig
Artikel : HTN120E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
