SLS-Schalter 1 polig E-Charakteristik 16A für Hutschienenmontage HTN116E
EAN
3250613303211
Marke
Hager
VPE
3 Stück
Preisgruppe
H300
116,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Multifunktionsverschluss für SLS-Schalter 2 Produkte verfügbar -
Sammelschienenadapter 3 Produkte verfügbar -
Vorhängeschloss 1 Produkte verfügbar

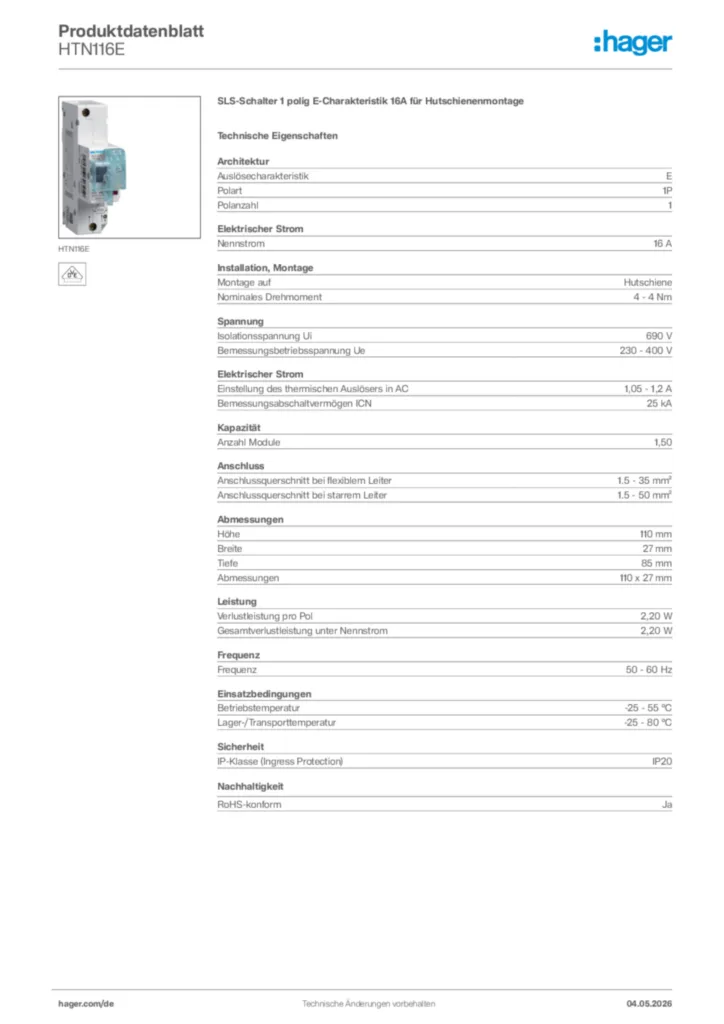

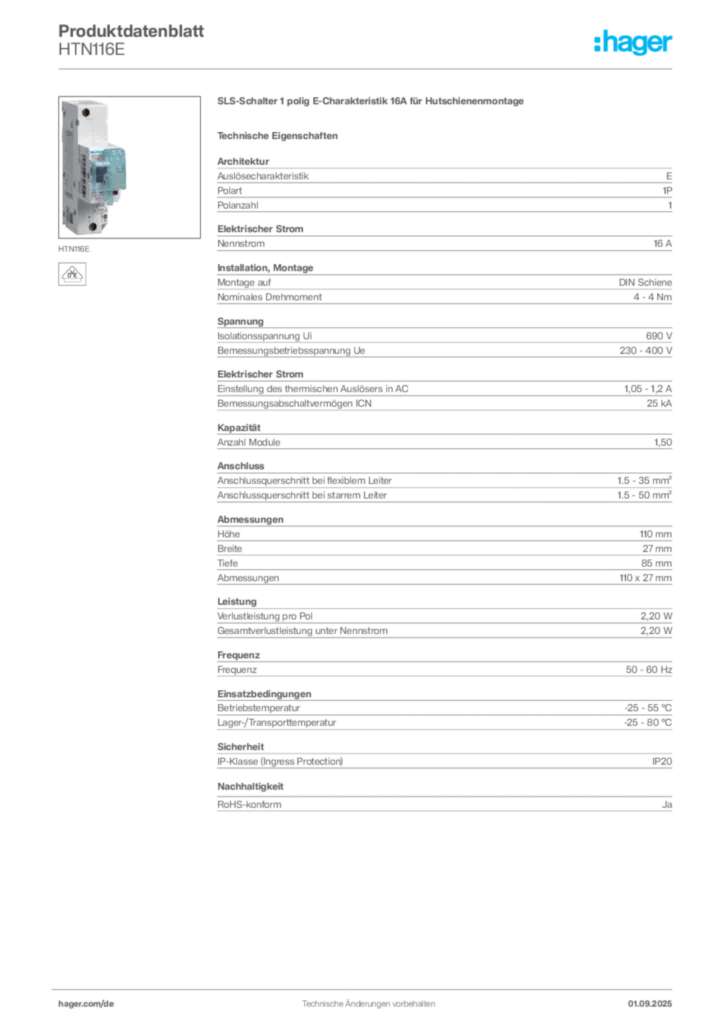

Technische Merkmale
Architektur
-
AuslösecharakteristikE
-
Polart1P
-
Polanzahl1
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment4 - 4 Nm
Spannung
-
Isolationsspannung Ui690 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
Elektrischer Strom
-
Nennstrom16 A
-
Einstellung des thermischen Auslösers in AC1,05 - 1,2 A
Kapazität
-
Anzahl Module1,50
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 50 mm²
Abmessungen
-
Höhe110 mm
-
Breite27 mm
-
Tiefe85 mm
Leistung
-
Verlustleistung pro Pol2,20 W
-
Gesamtverlustleistung unter Nennstrom2,20 W
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 80 °C
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HTN116E
-
Montageanleitung
Bedienungs- und Montageanleitung für HTN110C, HTN316C, HTU325E - SLS-Schalter (DE, Stand: 07.2013)
Montageanleitung de-DE 2020-01-01
PDF1,82 MB -
Technische Beilage (single-product)
Technischer Anhang - SLS-Schalter
Stand: 01.04.2022
PDF190,42 kB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HTN116CSLS Schalter 1 polig Cs-Charakteristik 16A für Hutschienenmontage123,00 €/ Stück * -
2
HTN120CSLS Schalter 1 polig Cs-Charakteristik 20A für Hutschienenmontage124,00 €/ Stück * -
3
HTN120ESLS-Schalter 1 polig E-Charakteristik 20A für Hutschienenmontage117,30 €/ Stück * -
4
HTN125CSLS Schalter 1 polig Cs-Charakteristik 25A für Hutschienenmontage125,60 €/ Stück * -
5
HTN125ESLS-Schalter 1 polig E-Charakteristik 25A für Hutschienenmontage118,90 €/ Stück *
Ausschreibungstext
SLS-Schalter 1 polig E-Charakteristik 16A für Hutschienenmontage
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 2. SLS in 1-oder 3-poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Zur direkten Montage auf Hutschiene. Der serienmäßige Multifunktionsverschluss ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Auslösecharakteristik: E
Polart: 1P
Polanzahl: 1
Nennstrom: 16 A
Montage auf: DIN Schiene
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
Anzahl Module: 1,50
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 50 mm²
Höhe: 110 mm
Breite: 27 mm
Tiefe: 85 mm
Verlustleistung pro Pol: 2,20 W
Fabrikat : Hager oder gleichwertig
Artikel : HTN116E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 2. SLS in 1-oder 3-poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Zur direkten Montage auf Hutschiene. Der serienmäßige Multifunktionsverschluss ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Auslösecharakteristik: E
Polart: 1P
Polanzahl: 1
Nennstrom: 16 A
Montage auf: DIN Schiene
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
Anzahl Module: 1,50
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 50 mm²
Höhe: 110 mm
Breite: 27 mm
Tiefe: 85 mm
Verlustleistung pro Pol: 2,20 W
Fabrikat : Hager oder gleichwertig
Artikel : HTN116E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
