Hager

HNG7505007035B

Verdrahtungskanal aus PPO halogenfrei HNG 75x50mm lichtgrau
Best-Nr.
HNG7505007035B
EAN-Nr.
4012740180412
VPE
20 m
Preisgruppe
T451
Preis
25,40 € / m *

Technische Merkmale

  • Farbe
    • lichtgrau
  • RAL Farbnummer
    • 7035
  • Kanalhöhe
    • 75 mm
  • Kanalbreite
    • 50 mm
  • Länge
    • 2000 mm
  • Lichter/innerer Querschnitt
    • 3015 mm²
  • Anzahl Leitungen 1,5 mm² - Füllgrad 40%
    • 141
  • Anzahl Leitungen 2,5 mm² - Füllgrad 40%
    • 101
  • Anzahl Leitungen 1,0 mm² - Füllgrad 40%
    • 196
  • Bodenlochungen
    • EN 50085-2-3:1999
  • Kriechstromfest
    • ja
  • Selbstverlöschend
    • ja
  • Werkstoff
    • PPO
  • Halogenfrei
    • ja
  • UL 94 Klassifizierung
    • V1

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für HNG7505007035B

  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - tehalit.VKH

    Stand: 01.01.2020

    PDF
    60 KB
  • Produktdatenblätter

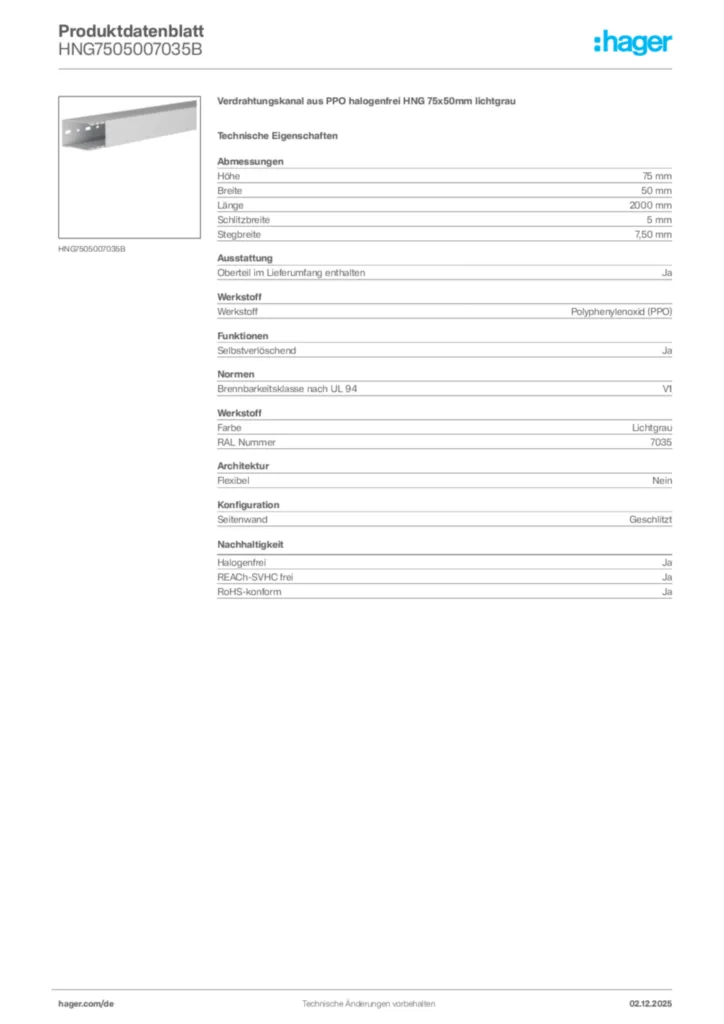

  • Produktdatenblatt für HNG7505007035B

    PDF
    387 KB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für HNGxx - Verdrahtungskanalsystem Schaltschrank (DE-EN, Stand: 07.2019)

    PDF
    48 KB
Weitere Downloads

Ausschreibungstext

Verdrahtungskanal aus PPO halogenfrei HNG 75x50mm lichtgrau
Verdrahtungskanal halogenfrei nach DIN 43659, Temperaturbeständig -25° bis +90° bestehend aus Unterteil mit Seitenstanzung und Oberteil. Bodenlochung nach EN 50085.
  • Farbe :lichtgrau
  • RAL Farbnummer :7035
  • Kanalhöhe :75 mm
  • Kanalbreite :50 mm
  • Länge :2000 mm
  • Lichter/innerer Querschnitt :3015 mm²
  • Anzahl Leitungen 1,5 mm² - Füllgrad 40% :141
  • Anzahl Leitungen 2,5 mm² - Füllgrad 40% :101
  • Anzahl Leitungen 1,0 mm² - Füllgrad 40% :196
  • Bodenlochungen :EN 50085-2-3:1999
  • Kriechstromfest :ja
  • Selbstverlöschend :ja
  • Werkstoff :PPO
  • Halogenfrei :ja
  • UL 94 Klassifizierung :V1

Fabrikat : Hager oder gleichwertig
Artikel : HNG7505007035B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
