Lasttrennschalter mit Trennungsanzeige 3polig 160A HA307
EAN
3250613113070
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Alternative Artikelempfehlung: HAE316
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schalterachse 2 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar
Optionales Zubehör
-
HZC104
Achse 320mm für Geräte 80-250A
26,00 € / Stück* -
HZC103Achse 200mm für Geräte 80-250A
24,30 € / Stück*
-
HZC001
Drehantrieb für Lastumschalter 20-250A, schwarz
33,20 € / Stück*
-
HZ072
Anschlussklemmen 70qmm für HA307 (3 Stück)
37,50 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Strombelastbarkeit bei AC21160 A
-
Strombelastbarkeit bei AC21 in Kategorie A160 A
-
Strombelastbarkeit bei AC21 in Kategorie B160 A
-
Strombelastbarkeit bei AC22 in Kategorie A160 A
-
Strombelastbarkeit bei AC22 in Kategorie B160 A
-
Strombelastbarkeit bei AC23 in Kategorie A160 A
-
Strombelastbarkeit bei AC23 in Kategorie B160 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC 60947-35,88 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609474 kA
-
Nennstrom für kurze Zeit ICW IEC 609474 kA
Anschluss
-
Anschlussquerschnitt bei starrem Leiter95 mm²
-
Anschlussquerschnitt bei flexiblem Leiter95 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
-
Stoßspannungsfestigkeit Uimp8000 V
Leistung
-
Verlustleistung pro Pol3,30 W
-
Gesamtverlustleistung unter Nennstrom9,90 W
-
Bemessungsbetriebsleistung bei 400 V AC AC1105000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC2372000 W
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Architektur
-
Polart3P
-
Polanzahl3
-
Steuer-/Bedienelementkurzer Drehgriff
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Installation, Montage
-
Nominales Drehmoment9 - 9,9 Nm
Kapazität
-
Anzahl Module8,50
Abmessungen
-
Höhe82,5 mm
-
Breite142 mm
-
Tiefe136 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HA307
-

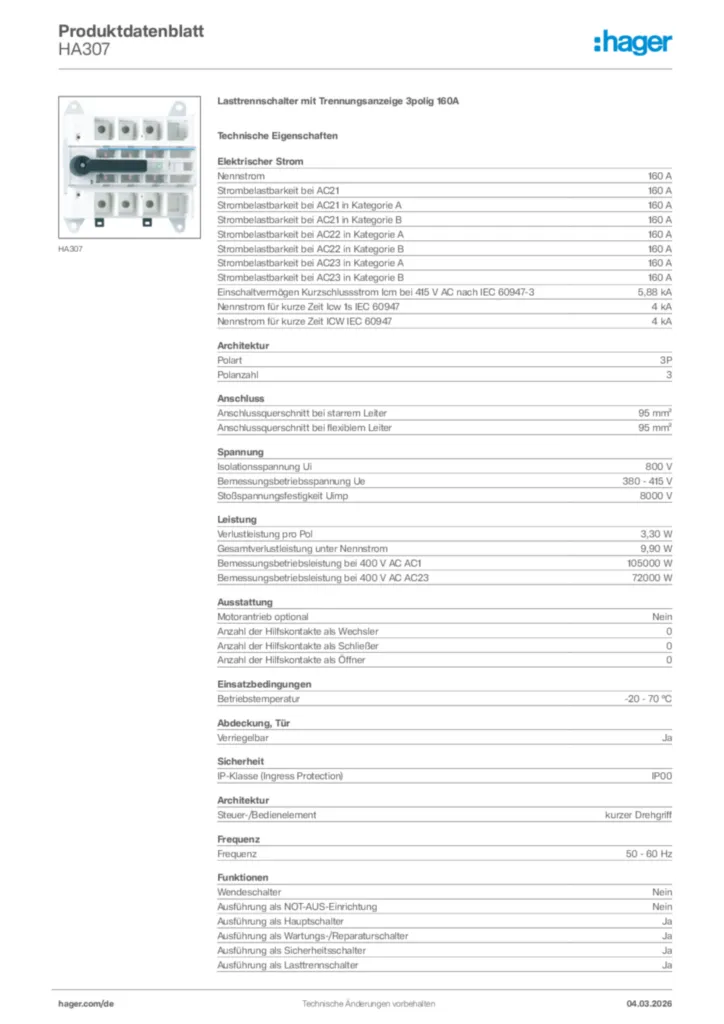

Produktdatenblatt
Hager Produktdatenblatt HA307
Lasttrennschalter mit Trennungsanzeige 3polig 160A
PDF -
Montageanleitung
Montageanleitung International 2021-04-08
PDF1,37 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-05-17
PDF200,64 kB
Declaration
Konformitätserklärung International 2022-04-13
PDF777,14 kB
