Lasttrennschalter mit Trennungsanzeige 3polig 80A HA304
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Preis auf Anfrage
Verfügbarkeit und Preis auf Anfrage
Ähnliche Produkte:
Alternative Artikelempfehlung: HA306 oder HAC308
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Türkupplungsgriff für Schaltgeräte 2 Produkte verfügbar
Optionales Zubehör
-
HZC001
Drehantrieb für Lastumschalter 20-250A, schwarz
33,20 € / Stück* -
HZC014Drehantrieb für Lasttrennschalter 100-160A
41,90 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom80 A
-
Strombelastbarkeit bei AC2180 A
-
Strombelastbarkeit bei AC21 in Kategorie A80 A
-
Strombelastbarkeit bei AC21 in Kategorie B80 A
-
Strombelastbarkeit bei AC22 in Kategorie A80 A
-
Strombelastbarkeit bei AC22 in Kategorie B80 A
-
Strombelastbarkeit bei AC23 in Kategorie A63 A
-
Strombelastbarkeit bei AC23 in Kategorie B63 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609472,50 kA
-
Nennstrom für kurze Zeit ICW IEC 609472,50 kA
Anschluss
-
Anschlussquerschnitt bei starrem Leiter50 mm² max.
-
Anschlussquerschnitt bei flexiblem Leiter50 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
-
Stoßspannungsfestigkeit Uimp8000 V
Leistung
-
Verlustleistung pro Pol2 W
-
Gesamtverlustleistung unter Nennstrom6,10 W
-
Bemessungsbetriebsleistung bei 400 V AC AC152000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC2328000 W
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Architektur
-
Polart3P
-
Polanzahl3
-
Steuer-/Bedienelementkurzer Drehgriff
Frequenz
-
Frequenz50 - 50 Hz
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Installation, Montage
-
Nominales Drehmoment6 - 6,6 Nm
Kapazität
-
Anzahl Module6
Konnektivität
-
AnschlussartSchraubanschluss
Abmessungen
-
Höhe86,5 mm
-
Breite108 mm
-
Tiefe90 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

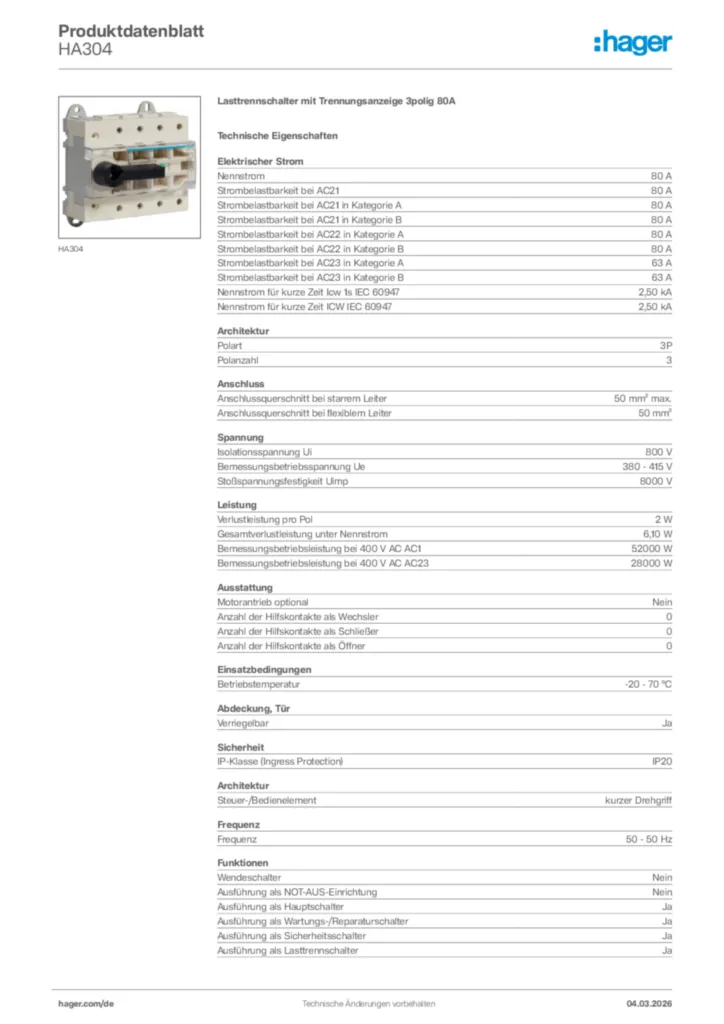

Produktbild HA304
-
Produktdatenblatt
Hager Produktdatenblatt HA304
Lasttrennschalter mit Trennungsanzeige 3polig 80A
PDF -
Montageanleitung
Bedienungsanleitung für HA304, HA404 - Lasttrennschalter 3-/4-polig mit Trennungsanzeige (FR-EN-DE-IT-ES, Stand: 01.2010)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT 2020-01-01
PDF318,32 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF777,14 kB
Konformitätserklärung en-GB 2025-11-21
PDF611,04 kB
Mehr Downloads
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
