Miniverteiler gamma (Mini-Verteilerkasten), 4 PLE, 1xPE, 1xN, IP30 GD104N
Der Mini-Verteiler gamma ist ein Kleinverteiler mit 4 Platzeinheiten, ausgestattet mit 1x Erdungsklemme und 1x Neutralleiterklemme. Der Verteiler erfüllt den IP30-Standard und eignet sich für den Einsatz in trockenen Innenräumen zur sicheren Installation von elektrischen Schaltkreisen. Ideal für Erweiterungen in Wohn- und Bürogebäuden.
EAN
3250612843169
Marke
Hager
VPE
5 Stück
Preisgruppe
H124
Passende Tools
Preis
17,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Quick-Connect Klemme 4 Produkte verfügbar -
Tür/Bedienfeld 2 Produkte verfügbar -
Durchführungstülle 1 Produkte verfügbar -
Schließsystem 1 Produkte verfügbar -
Zubehör/Ersatzteile für Klemmen 1 Produkte verfügbar -
Mehr sehen 1 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
GZ04E
PE Klemme mit 4 Klemmstellen,Minigamma,IP2 x,grün-gelb
7,20 € / Stück* -
GZ04NN Klemme mit 4 Klemmstellen,Minigamma,IP2 x,blau
7,20 € / Stück* -
GZ07EPE Klemme mit 7 Klemmstellen,Minigamma,IP2 x,grün-gelb
8,90 € / Stück* -
GZ07NN Klemme mit 7 Klemmstellen,Minigamma,IP2 x,blau
8,90 € / Stück*
-
GP104P
Tür für Miniverteiler, gamma, 4 Modul, weiß
6,30 € / Stück* -
GP104TTür, Miniverteiler 4 Platzeinheiten, transparent
8,00 € / Stück*
-
VZ313
Türschloss, gamma, für Türen des Miniverteiler, GD
28,10 € / Stück*
-
GZ104S
Klemmenträger für Miniverteiler, gamma, 4 Modul
3,15 € / Stück*
-
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
5,20 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung230 - 230 V
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom40 A
Ausstattung
-
Anzahl der Schienen1
-
Anzahl Reihen1
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module4
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe180 mm
-
Breite110 mm
-
Tiefe82 mm
-
Breite in Teilungseinheiten4
Abdeckung, Tür
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK05
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypOhne Schloss
-
Glühdrahttest750 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

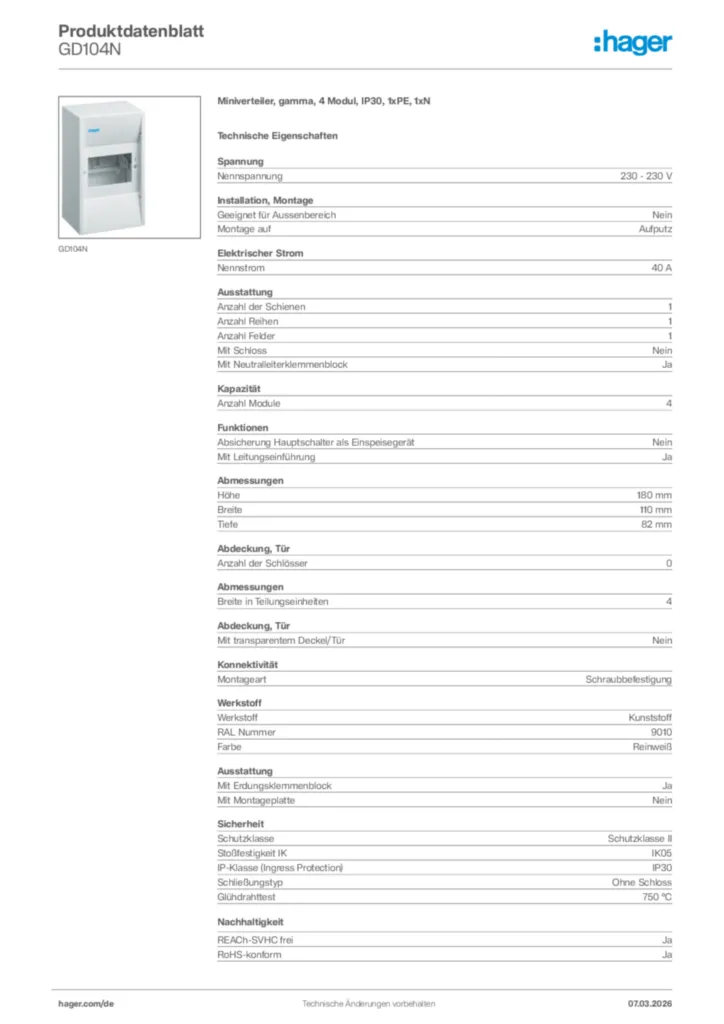

Produktbild GD104N
-
Montageanleitung
6LE005632A
Montageanleitung International 2020-01-01
PDF2,01 MB
Montageanleitung en-GB 2012-10-29
PDF356,09 kB -
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Technische Beilage (single-product)
Technischer Anhang - Kleinverteiler
Stand: 01.04.2022
PDF3,83 MB -
BIM Revit Objekte
Serie: Mini Gamma. Verteiler IP30 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,25 MB
Serie: Mini Gamma. Verteiler IP30 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,23 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-10-14
PDF824,09 kB
Konformitätserklärung en-GB 2024-04-15
PDF174,16 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
GD102NMiniverteiler, gamma, 2 Modul, IP30Preis13,10 €/ Stück * -
2
GD106NMiniverteiler, gamma, 6 Modul, IP30, 1xPE, 1xNPreis18,10 €/ Stück * -
3
GD108NMiniverteiler, gamma, 8 Modul, IP30, 1xPE, 1xNPreis20,80 €/ Stück * -
4
GD110NMiniverteiler, gamma, 10 Modul, IP30, 1xPE, 1xNPreis22,50 €/ Stück * -
5
GZ04EPE Klemme mit 4 Klemmstellen, Minigamma, IP2 x, grün-gelbPreis7,20 €/ Stück *
Ausschreibungstext
Miniverteiler, gamma, 4 Modul, IP30, 1xPE, 1xN
Miniverteiler als Kleinstverteiler aus Kunststoff nach Maßnorm DIN 43880, als Berührungsschutzabdeckung nach BGV A2 und zur Aufputz/Aufbau Montage mit 46 mm Geräteschlitz, serienmäßig plombierbar. Zum Einbau von REG-Geräten mit max. Nennstrom 63 A bei 230 V AC und 3 x 45 A bei 400 V AC.
Montage auf: Aufputz
Anzahl der Schienen: 1
Anzahl Reihen: 1
Anzahl Felder: 1
Anzahl Module: 4
Höhe: 180 mm
Breite: 110 mm
Tiefe: 82 mm
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : GD104N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Miniverteiler als Kleinstverteiler aus Kunststoff nach Maßnorm DIN 43880, als Berührungsschutzabdeckung nach BGV A2 und zur Aufputz/Aufbau Montage mit 46 mm Geräteschlitz, serienmäßig plombierbar. Zum Einbau von REG-Geräten mit max. Nennstrom 63 A bei 230 V AC und 3 x 45 A bei 400 V AC.
Montage auf: Aufputz
Anzahl der Schienen: 1
Anzahl Reihen: 1
Anzahl Felder: 1
Anzahl Module: 4
Höhe: 180 mm
Breite: 110 mm
Tiefe: 82 mm
Anzahl der Schlösser: 0
Werkstoff: Kunststoff
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
Schutzart IP: IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : GD104N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
