Wandler- und Messschrank,mit APZ,univers N,bis 160 A,IP44,SKII,1400x550x205 mm FP92W3N
EAN
3250612665723
Marke
Hager
VPE
1 Stück
Preisgruppe
H090
Preis
3.906,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Tür/Bedienfeld 1 Produkte verfügbar -
Kabelrückhalteklammer 2 Produkte verfügbar -
Endstück 2 Produkte verfügbar -
Verdrahtungskanal 8 Produkte verfügbar -
Sammelschiene 1 Produkte verfügbar
Optionales Zubehör
-
KU9K43HES
Komplettset, univers Z, 1 x Kanal 450x30mm, und alle Zubehöre
12,80 € / Stück* -
KU9K43HWKanal, univers Z, 450x30 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
130,50 € / Stück* -
KU9K46HESKomplettset, univers Z, 1 x Kanal 450x60mm, und alle Zubehöre
14,70 € / Stück* -
KU9K46HWKanal, univers Z, 450x60 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
171,40 € / Stück* -
KU9K73HESKomplettset, univers Z, 1 x Kanal 750x30mm, und alle Zubehöre
17,40 € / Stück* -
KU9K73HWKanal, univers Z, 750x30 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
224,30 € / Stück* -
KU9K76HESKomplettset, univers Z, 1 x Kanal 750x60mm, und alle Zubehöre
19,70 € / Stück* -
KU9K76HWKanal, univers Z, 750x60 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
264,60 € / Stück*
-
UM40V2
Cu-Schienen, univers, Wandlerlasche 40x10x160mm, verzinnt
307,50 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1400 mm
-
Breite550 mm
-
Tiefe205 mm
Ausstattung
-
Anzahl Zählerplätze <=63 A1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE1
Installation, Montage
-
Montage aufAufputz
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
-
OberflächePulverbeschichtet
-
WerkstoffMetall, Kunststoff
Elektrischer Strom
-
Nennstrom128 A
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

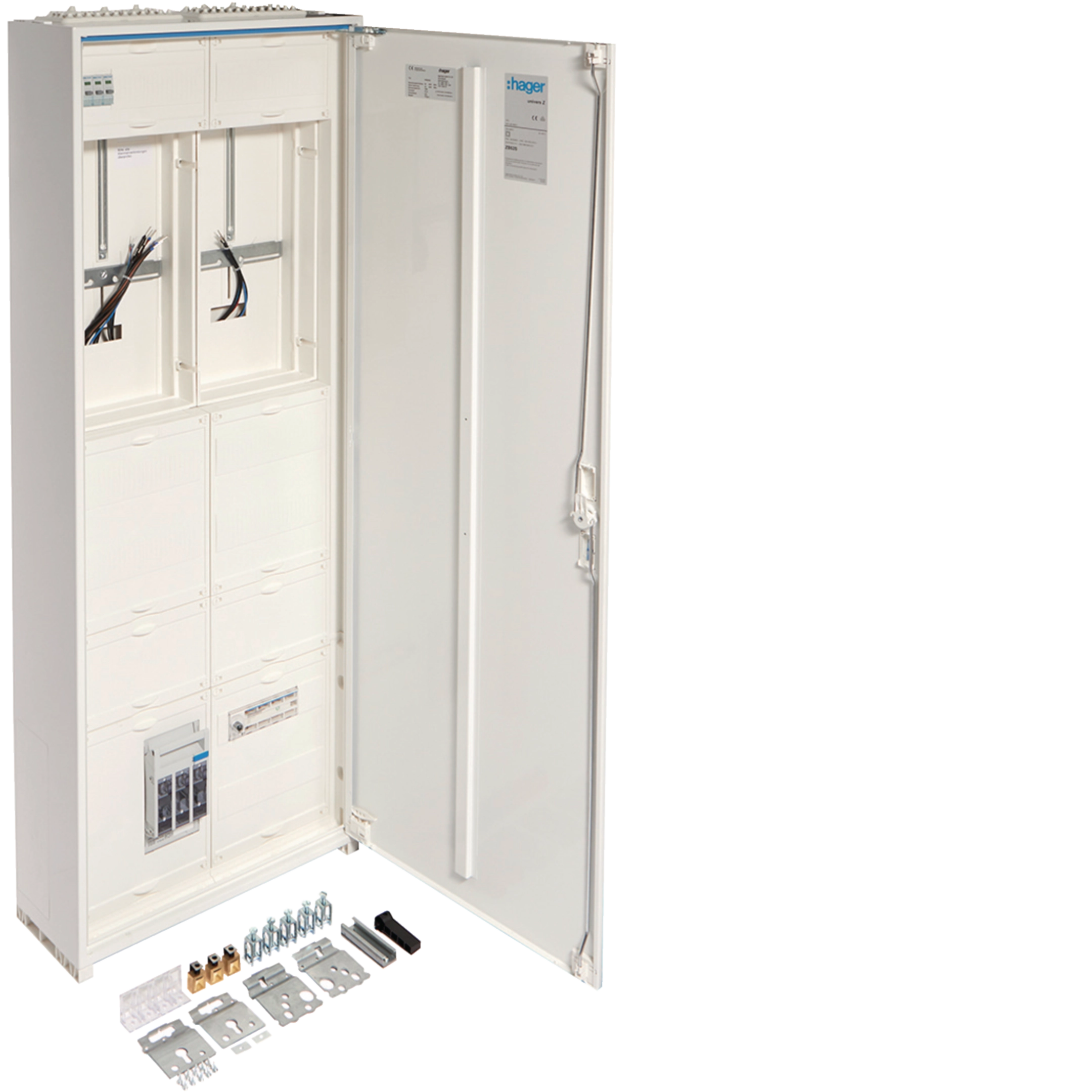

Produktbild FP92W3N
-
Produktdatenblatt
Hager Produktdatenblatt FP92W3N
Wandler- und Messschrank,mit APZ,universN,bis 160 A,IP44,SKII,1400x550x205 mm
PDF -
Produktanhang

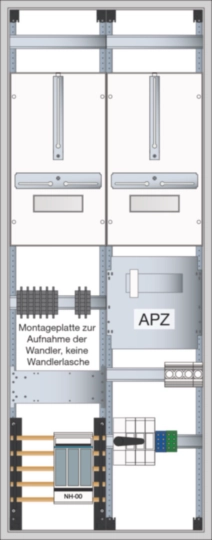

Aufbau und Stromlaufplan FP92W3N
Produktanhang International 2020-01-01
PDF1001,92 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2024-12-17
PDF167,81 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FP52Z1NWandlermessschr, Univ.N, 800x550x205mm, Prüfkl 10-pol u LU503, ohne WechselplattePreis1.367,60 €/ Stück * -
2
FP73W10N-LWandler- und Messschr, Univ.N, zur Aufn der ZWT Gr1/2, RfZundAPZ, links für UF31WxxPreis2.920,80 €/ Stück * -
3
FP73W10N-RWandler- und Messschr, Univ.N, zur Aufn der ZWT Gr1/2, RfZundAPZ, recht für UF31WxxPreis2.920,80 €/ Stück * -
4
FP73W11NWandler- & Messschr, Univ.N 1100x800x205, 2ZF APZ NAR NH00 SLTS AAR Lasttr.125APreis5.688,20 €/ Stück * -
5
FP93W10NWandler- und Messschr, Univ.N, NAR NH1 SUT, AAR Direktabg., ohne WechselplattePreis6.690,20 €/ Stück *
Ausschreibungstext
Wandler- und Messschrank,mit APZ,universN,bis 160 A,IP44,SKII,1400x550x205 mm
Wandlermess- und Zählerschrank bis 125 A nach TAB der nachfolgend aufgeführten VNB: ESAG, enviaM und Stadtwerke VDEW-Landesgruppe Sachsen, enviaM und Stadtwerke VDEW-Landesgruppe Sachsen-Anhalt. Schutzart IP 44, Schutzklasse II, Farbe RAL 9010, Maße (HxBxT) 1400 x 550 x 205 mm, Schrank komplett bestückt und verdrahtet mit NH00 Trenner auf 4-poligem Sammelschienensystem, Montagplatte für Wandleraufbau, Hauptstromleitung 35 mm², Prüfklemme 21-polig, Sicherungsunterteil, D01, 3x16 A, Lasttrennschalter, 3-polig, 160 A, 3 x Taster 16 A, 1 Schließer, mit grünem Leuchtmelder Wandlerzählerplatz und TRE Platz, Netzform TN-C-S.
Hinweis:
Für folgende VNB’s und Stadtwerke separate Wandlermessklemmen bestellen: Aschersleben, Bernburg, Merseburg, Quedlinburg, Sangerhausen, Weißenfels, Lutherstadt Wittenberg, Zeitz, Wolfen, Dessauer Stromversorgung, EVH Stadtwerke Halle GmbH.
Höhe: 1400 mm
Breite: 550 mm
Tiefe: 205 mm
Anzahl Zählerplätze <=63 A: 1
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 1
Montage auf: Aufputz
Farbe: Reinweiß
RAL Nummer: 9010
Oberfläche: Pulverbeschichtet
Werkstoff: Metall
Kunststoff
Nennstrom: 128 A
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Fabrikat : Hager oder gleichwertig
Artikel : FP92W3N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Wandlermess- und Zählerschrank bis 125 A nach TAB der nachfolgend aufgeführten VNB: ESAG, enviaM und Stadtwerke VDEW-Landesgruppe Sachsen, enviaM und Stadtwerke VDEW-Landesgruppe Sachsen-Anhalt. Schutzart IP 44, Schutzklasse II, Farbe RAL 9010, Maße (HxBxT) 1400 x 550 x 205 mm, Schrank komplett bestückt und verdrahtet mit NH00 Trenner auf 4-poligem Sammelschienensystem, Montagplatte für Wandleraufbau, Hauptstromleitung 35 mm², Prüfklemme 21-polig, Sicherungsunterteil, D01, 3x16 A, Lasttrennschalter, 3-polig, 160 A, 3 x Taster 16 A, 1 Schließer, mit grünem Leuchtmelder Wandlerzählerplatz und TRE Platz, Netzform TN-C-S.
Hinweis:
Für folgende VNB’s und Stadtwerke separate Wandlermessklemmen bestellen: Aschersleben, Bernburg, Merseburg, Quedlinburg, Sangerhausen, Weißenfels, Lutherstadt Wittenberg, Zeitz, Wolfen, Dessauer Stromversorgung, EVH Stadtwerke Halle GmbH.
Höhe: 1400 mm
Breite: 550 mm
Tiefe: 205 mm
Anzahl Zählerplätze <=63 A: 1
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 1
Montage auf: Aufputz
Farbe: Reinweiß
RAL Nummer: 9010
Oberfläche: Pulverbeschichtet
Werkstoff: Metall
Kunststoff
Nennstrom: 128 A
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Fabrikat : Hager oder gleichwertig
Artikel : FP92W3N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
