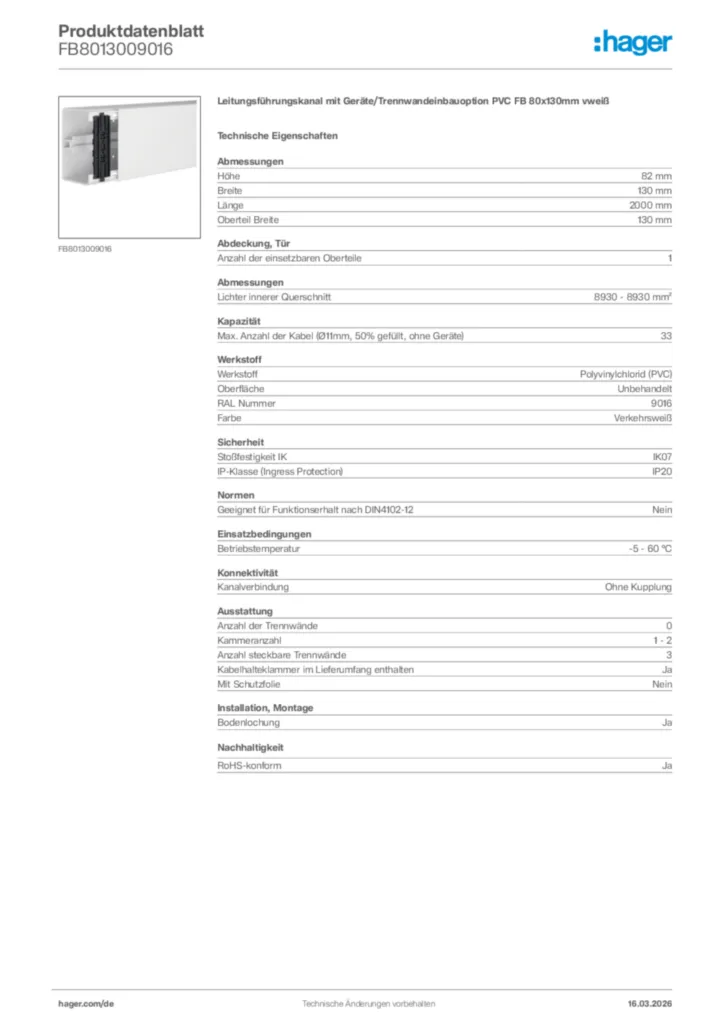

Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 80x130 mm vweiß FB8013009016
Leitungsführungskanal aus PVC, Farbe: verkehrsweiß, Maße: 80x130mm, entspricht DIN EN 50085-1. Ausgestattet mit vorgestanzter Bodenlochung (125 mm Abstand), Rückhalteklammern und Option für Trennwandeinbau. Das System ermöglicht eine effiziente Kabelorganisation und ist für die Installation von Elektrogeräten geeignet. Brandschutz- und Schallschutzmaßnahmen müssen entsprechend den Vorschriften umgesetzt werden.
EAN
4012740011310
Marke
Hager
VPE
16 m
Preisgruppe
T201
Passende Tools
Preis
53,30 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Endstück 1 Produkte verfügbar -
Inneneck 1 Produkte verfügbar -
Außeneck 1 Produkte verfügbar -
Flachwinkel 1 Produkte verfügbar -
Klemm-/Abzweigdose 1 Produkte verfügbar -
Mehr sehen 3 weitere Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe82 mm
-
Breite130 mm
-
Länge2000 mm
-
Oberteil Breite130 mm
-
Lichter innerer Querschnitt8930 - 8930 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)33
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
RAL Nummer9016
-
FarbeVerkehrsweiß
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP20
Normen
-
Geeignet für Funktionserhalt nach DIN4102-12Nein
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Konnektivität
-
KanalverbindungOhne Kupplung
Ausstattung
-
Anzahl der Trennwände0
-
Kammeranzahl1 - 2
-
Anzahl steckbare Trennwände3
-
Kabelhalteklammer im Lieferumfang enthaltenJa
-
Mit SchutzfolieNein
Installation, Montage
-
BodenlochungJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FB8013009016
-
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Katalog
Leitungsführungssysteme in Verkehrsweiß RAL 9016
Bestellhilfe Mai 2020 (20DE0108_01)
PDF626,63 kB -
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB
Technischer Anhang - tehalit.FB
Stand: 01.04.2022
PDF127,19 kB -
DXF Dateien
DXF_Datei_fb801300
DXF Dateien International 2023-02-02
DXF367,99 kB -
STEP Dateien
Step Model fb801300
STEP Dateien International 2023-02-02
STP133,35 kB -
Product Drawing
ProductTechnicalDrawing_fb801300
Product Drawing International 2023-02-02
PDF67,76 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE-Konformitätserklärung für FBxx - Kanalsystem Wand- und Deckenbereich (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF38,99 kB
EU-Konformitätserklärung FB
Konformitätserklärung International 2017-11-20
PDF122,39 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FB6011007030Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 60x110mm steingrauPreis44,30 €/ m * -
2
FB6011007035Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 60x110mm lichtgrauPreis38,60 €/ m * -
3
FB6011009016Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 60x110mm vweißPreis38,60 €/ m * -
4
FB6013007030Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 60x130 steingrauPreis51,70 €/ m * -
5
FB6013007035Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 60x130 lichtgrauPreis44,80 €/ m *
Ausschreibungstext
Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 80x130mm vweiß
Elektro-Installationskanal-System Leitungsführungskanal, aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung mit Geräteeinbaumöglichkeit. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, Rückhalteklammern und Trennwandeinbaumöglichkeit.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 82 mm
Breite: 130 mm
Länge: 2000 mm
Oberteil Breite: 130 mm
Lichter innerer Querschnitt: 8930 - 8930 mm²
Anzahl der einsetzbaren Oberteile: 1
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 33
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
Schutzart IP: IP20
Kanalverbindung: Ohne Kupplung
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 3
Mit Kabelhalteklammer: Ja
Mit Schutzfolie: Nein
Bodenlochung: Ja
Fabrikat : Hager oder gleichwertig
Artikel : FB8013009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Elektro-Installationskanal-System Leitungsführungskanal, aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung mit Geräteeinbaumöglichkeit. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, Rückhalteklammern und Trennwandeinbaumöglichkeit.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 82 mm
Breite: 130 mm
Länge: 2000 mm
Oberteil Breite: 130 mm
Lichter innerer Querschnitt: 8930 - 8930 mm²
Anzahl der einsetzbaren Oberteile: 1
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 33
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
Schutzart IP: IP20
Kanalverbindung: Ohne Kupplung
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 3
Mit Kabelhalteklammer: Ja
Mit Schutzfolie: Nein
Bodenlochung: Ja
Fabrikat : Hager oder gleichwertig
Artikel : FB8013009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
