Hager

FB80130070301

Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 80x130mm steingrau
Best-Nr.
FB80130070301
EAN-Nr.
4012740341110
VPE
16 m
Preisgruppe
T201
Preis
51,70 € / m *

Technische Merkmale

  • Farbe
    • steingrau
  • RAL Farbnummer
    • 7030
  • Kanalhöhe
    • 82 mm
  • Kanalbreite
    • 130 mm
  • Länge
    • 2000 mm
  • Lichter/innerer Querschnitt
    • 8930 mm²
  • Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5
    • 33
  • Anzahl steckbare Trennwände
    • 3
  • Anzahl der festen Trennwände
    • 0
  • Zulassungen
    • EN50085-2-1
  • Kanalverbindung
    • keine Kupplung
  • Mit Kabelhalteklammer
    • nein
  • Werkstoff
    • PVC
  • Oberfläche
    • unbehandelt
  • Halogenfrei
    • nein

Downloads

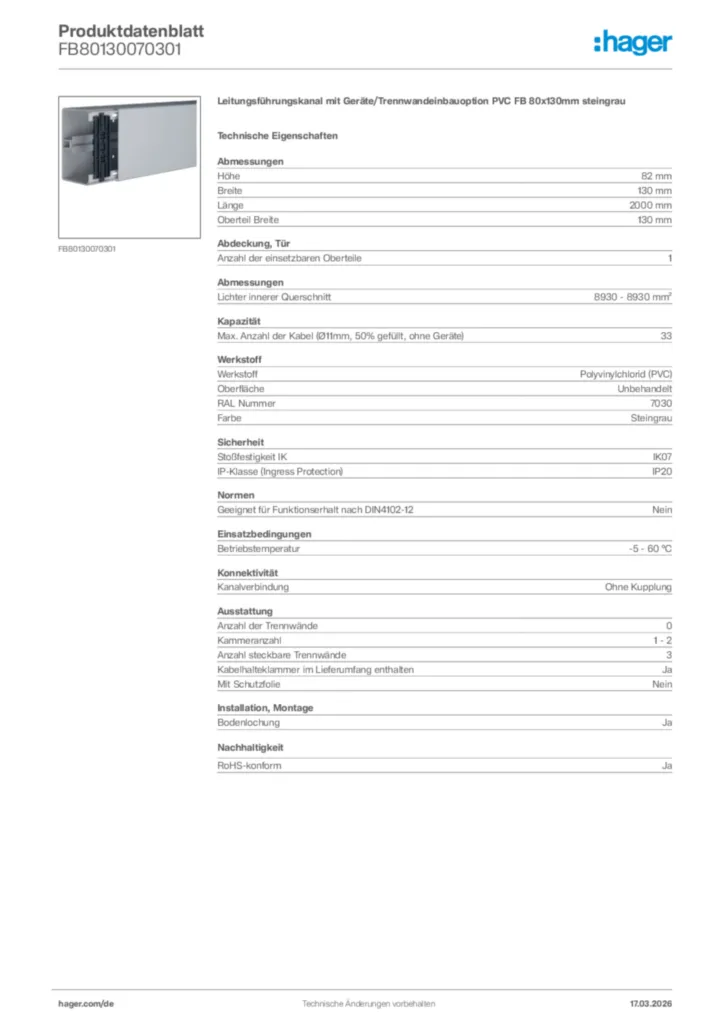

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für FB80130070301

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - tehalit.FB

    Stand: 01.01.2020

    PDF
    103 KB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für FBxx - Kanalsystem Wand- und Deckenbereich (DE-EN, Stand: 07.2019)

    PDF
    38 KB
Weitere Downloads

Systemtext

Elektro-Installations-System Leitungsführungskanal FB
als Fensterbankkanal aus Kunststoff nach EN 50085-1 zur Leitungsverlegung mit Geräteeinbaumöglichkeit, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile, Trennwände und Kabelrückhalteklammern. Kanalunterteil mit C-Profil zur Befestigung von Geräteeinbaudosen mit Schnellbefestigung und Trennwänden.

Kanalunterteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, Rückhalteklammern und Trennwandeinbaumöglichkeit. Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Geräteeinbau: Geräteeinbaudosen, CEE-Geräte, Automateneinbaueinheiten, Blenden, Schalterprogramme und Rahmen.


Hinweis: Bei Größe 100 x 230 mm kein Geräteinbau möglich. Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 80x130mm steingrau
Elektro-Installationskanal-System Leitungsführungskanal, aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung mit Geräteeinbaumöglichkeit. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, Rückhalteklammern und Trennwandeinbaumöglichkeit.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

  • Farbe :steingrau
  • RAL Farbnummer :7030
  • Kanalhöhe :82 mm
  • Kanalbreite :130 mm
  • Länge :2000 mm
  • Lichter/innerer Querschnitt :8930 mm²
  • Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5 :33
  • Anzahl steckbare Trennwände :3
  • Zulassungen :EN50085-2-1
  • Kanalverbindung :keine Kupplung
  • Mit Kabelhalteklammer :nein
  • Werkstoff :PVC
  • Oberfläche :unbehandelt
  • Halogenfrei :nein

Fabrikat : Hager oder gleichwertig
Artikel : FB80130070301
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
