Hagerplan - Der Ausschreibungstextkonfigurator Planungssoftware Hagercad - Schnell, sicher, effektiv

Feuerwiderstandsfähige Verteilerschränke

Brandschutzschrank, univers, 1198 x 648 x 349 mm, 90 Minuten FB72SE

Name: FB72SE
Brand: Hager
SKU: FB72SE1
Price: 6814.7 EUR

Preis

6.814,70 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Erweiterungsbox 1 Produkte verfügbar
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 Produkte verfügbar

Technische Merkmale

Höhe

1198 mm
Breite

648 mm
Tiefe

349 mm
Materialdicke Seitenwand

70 mm

Feuerwiderstandsklasse

EI90
IP-Klasse (Ingress Protection)

IP44
Schutzklasse

Schutzklasse II
Schließungstyp

Schloss mit Schlüssel
Stoßfestigkeit IK

IK10

Anzahl Felder

2
Anzahl der Öffnungen für Flanschplatten

4
Anzahl Reihen

7

Montage auf

Aufputz
Geeignet für Aussenbereich

Nein

Farbe

Lichtgrau
RAL Nummer

7035
Oberfläche

Lackiert
Werkstoff

Steinwolle
Glanzgrad

Matt

Anzahl Schranktüren

1
Anzahl der Schlösser

1
Mit transparentem Deckel/Tür

Nein

Nennstrom

250 A

Nennspannung

400 - 400 V

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Zertifizierungen und Dokumente

Hager REACH declaration FB72SE

PDF

Hager RoHS Report FB72SE

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild FB72SE

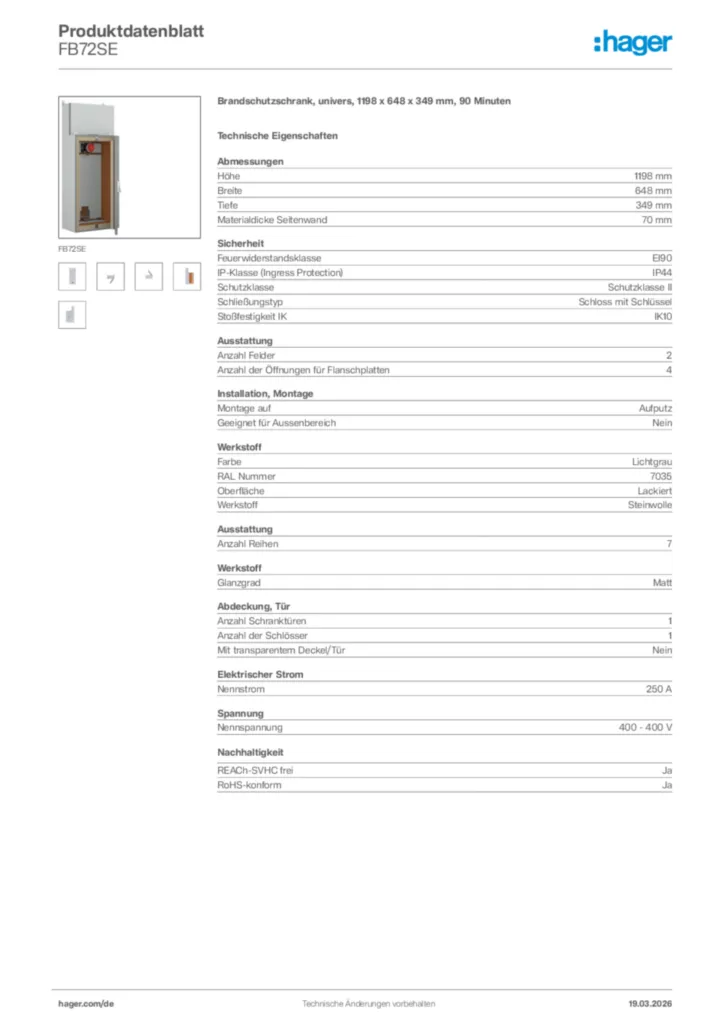

Produktdatenblatt

Hager Produktdatenblatt FB72SE

Brandschutzschrank, univers, 1198 x 648 x 349 mm, 90 Minuten

PDF
Tipps

Hager Tipp 31

Fluchtwege sichern - Funktionen erhalten (15DE0039)

PDF

3,98 MB

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
BIM Revit Objekte

Serie: Univers. Gehäuse - Feuerhemmendes IP43-Gehäuse - Tiefe 349 mm - Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022

BIM Revit Objekte de-DE 2020-01-01

RFA

1,85 MB

Serie: Univers. Gehäuse - Feuerhemmendes IP43-Gehäuse - Tiefe 349 mm - Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022

BIM Revit Objekte de-DE 2020-01-01

RFA

1,89 MB
Handbuch

6LE005634D_Brandschutzgehäuse_FBxxLE_FBxxSE_V1.3

Handbuch de-DE 2022-03-14

PDF

2,20 MB

6LE008979A_Brandschutzgehäuse_FBxxLE_FBxxSE_V1.3_2022_EN

Handbuch en-GB 2020-01-01

PDF

1,05 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Planungssoftware Hagercad - Schnell, sicher, effektiv

Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.

URL
Produktzertifikat

Produktzertifikat de-DE 2024-03-19

PDF

2,06 MB
Konformitätserklärung

Konformitätserklärung en-GB 2026-03-06

PDF

709,43 kB

Mehr Downloads

Ausschreibungstext

Brandschutzschrank, univers, 1198 x 648 x 349 mm, 90 Minuten

Elektro-Brandschutz-Wandschrank F90 zur Befestigung an der Wand zur Sicherung von Flucht- und Rettungswegen (Brandlastdämmung), vorbereitet zum Aufbau einer Niederspannungsverteilung bis 630A. geeignet für den Funktionserhalt von sicherheitstechnischen Anlagen im Brandfall über 90 Minuten. Das Gehäuse ist aus nichtbrennbarem Baustoff der Klasse A2 - s1, d0 gefertigt, IP44, Schutzklasse II, Farbe ähnl. RAL7035 und Leitungseinführungen oben/unten. Allgemeine bauaufsichtliche Zulassungen (DIBt): Z-86.1-82. Wandschrank bestehend aus Leer-Gehäuse, Befestigungslaschen und Befestigungsmaterial, Kabelkühlaufsatz mit Dämmmaterial. Tür ein- oder zweitürig in den Korpus einschlagend mit Türanschlag rechts oder links wechselbar, Öffnungswinkel 180°. Tür mit Schwenkhebel, Türverschluss über Schubstange mit 2-Punkt-Verriegelung und mit DIN Halbzylinder Doppelbart, austauschbar, Türbänder aus Edelstahl. Rückwand mit aktivem Belüftungssystem 230V AC kaltrauchdicht, im Brandfall selbst abschaltend über Rauchmelder und selbsttätig aufschäumende Brandschutzdichtung (umlaufend).

Hinweise: Passender Kabelkühlaufsatz ist zwingend notwendig. Das Gehäuse kann mit verschiedenen Oberflächen (Dekor/Lack/Furnier/Metall) ab Hersteller versehen werden.

Höhe: 1198 mm
Breite: 648 mm
Tiefe: 349 mm
Feuerwiderstandsklasse: EI90
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Schließungstyp: Schloss mit Schlüssel
Anzahl Felder: 2
Montage auf: Aufputz
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1

Fabrikat : Hager oder gleichwertig
Artikel : FB72SE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
