Hager

FB6023009016

Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 60x230mm vweiß
Best-Nr.
FB6023009016
EAN-Nr.
4012740011303
VPE
8 m
Preisgruppe
T201
Preis
66,70 € / m *

Technische Merkmale

  • Farbe
    • verkehrsweiß
  • RAL Farbnummer
    • 9016
  • Kanalhöhe
    • 61 mm
  • Kanalbreite
    • 230 mm
  • Länge
    • 2000 mm
  • Lichter/innerer Querschnitt
    • 11150 mm²
  • Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5
    • 47
  • Anzahl steckbare Trennwände
    • 4
  • Anzahl der festen Trennwände
    • 0
  • Zulassungen
    • EN50085-2-1
  • Kanalverbindung
    • keine Kupplung
  • Werkstoff
    • PVC
  • Oberfläche
    • unbehandelt

Downloads

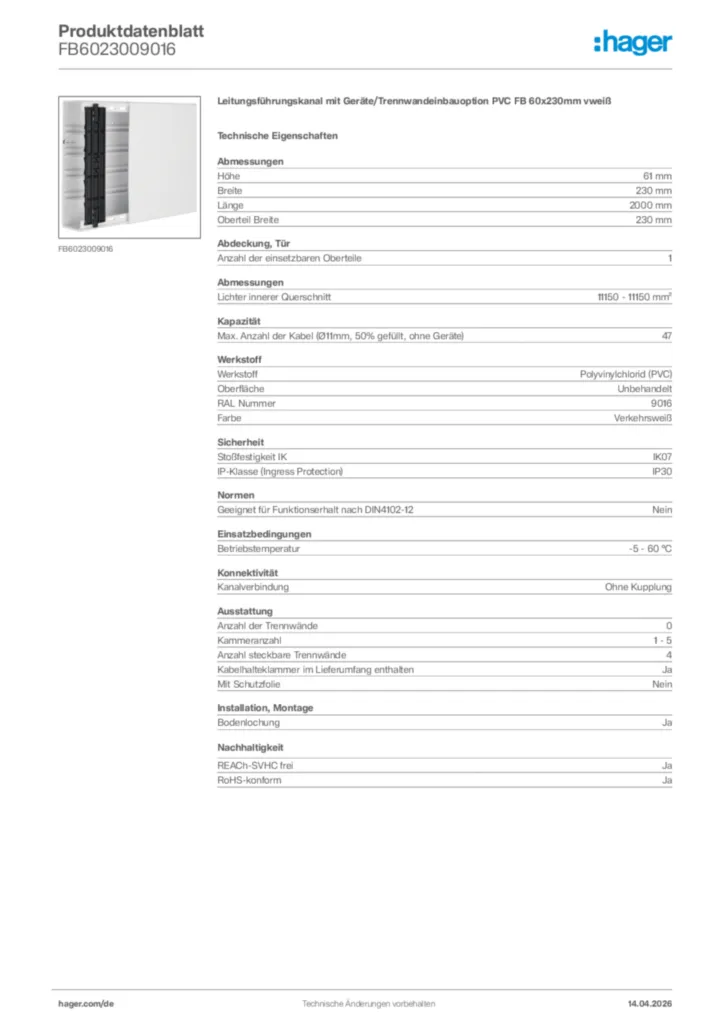

  • Produktbild für FB6023009016

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Kataloge

  • Leitungsführungssysteme in Verkehrsweiß RAL 9016

    Bestellhilfe Mai 2020 (20DE0108_01)

    PDF
    626 KB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - tehalit.FB

    Stand: 01.01.2020

    PDF
    103 KB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für FBxx - Kanalsystem Wand- und Deckenbereich (DE-EN, Stand: 07.2019)

    PDF
    38 KB
Weitere Downloads

Systemtext

Elektro-Installations-System Leitungsführungskanal FB
als Fensterbankkanal aus Kunststoff nach EN 50085-1 zur Leitungsverlegung mit Geräteeinbaumöglichkeit, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile, Trennwände und Kabelrückhalteklammern. Kanalunterteil mit C-Profil zur Befestigung von Geräteeinbaudosen mit Schnellbefestigung und Trennwänden.

Kanalunterteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, Rückhalteklammern und Trennwandeinbaumöglichkeit. Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Geräteeinbau: Geräteeinbaudosen, CEE-Geräte, Automateneinbaueinheiten, Blenden, Schalterprogramme und Rahmen.


Hinweis: Bei Größe 100 x 230 mm kein Geräteinbau möglich. Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Leitungsführungskanal mit Geräte/Trennwandeinbauoption PVC FB 60x230mm vweiß
Elektro-Installationskanal-System Leitungsführungskanal, aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung mit Geräteeinbaumöglichkeit. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, Rückhalteklammern und Trennwandeinbaumöglichkeit.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

  • Farbe :verkehrsweiß
  • RAL Farbnummer :9016
  • Kanalhöhe :61 mm
  • Kanalbreite :230 mm
  • Länge :2000 mm
  • Lichter/innerer Querschnitt :11150 mm²
  • Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5 :47
  • Anzahl steckbare Trennwände :4
  • Zulassungen :EN50085-2-1
  • Kanalverbindung :keine Kupplung
  • Mit Kabelhalteklammer :nein
  • Werkstoff :PVC
  • Oberfläche :unbehandelt
  • Halogenfrei :nein

Fabrikat : Hager oder gleichwertig
Artikel : FB6023009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
