Zeitrelais Impulsformer 1W 10A EZN004
EAN
3250612469963
Marke
Hager
VPE
1 Stück
Passende Tools
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Das Produkt ist leider nicht mehr lieferbar.
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung. Da das Nachfolgeprodukt nicht vollständig funktionsgleich ist, beachten Sie bitte vor Bestellung die entsprechenden Hinweise.EZL100
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung. Da das Nachfolgeprodukt nicht vollständig funktionsgleich ist, beachten Sie bitte vor Bestellung die entsprechenden Hinweise.EZL100
Technische Merkmale
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Stromverbrauch während des Betriebs15 VA
-
Verlustleistung bei Volllast2 W
-
230 V Glüh- und Halogenlampen450 W
Einsatzbedingungen
-
Betriebstemperatur-20 - 50 °C
-
Lager-/Transporttemperatur-40 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 10 mm²
-
Anzahl der Kontakte1
-
Kontaktart1x Wechsler
Kapazität
-
Anzahl Module1
Texte
-
Schaltart/VarianteWechsler, verwendbar als Öffner oder Schließer
-
FunktionFunktionen ansprechverzögernd, rückfallverzögernd, ein-/ausschaltwischend, impulsformend, symmetrisch blinkend, Kontakt offen/geschlossen
-
AnschlussartMit Schraubklemmen
-
MontageartZur Montage Auf DIN-Hutschiene
Abmessungen
-
Höhe85 mm
-
Breite17,50 mm
-
Tiefe58 mm
Elektrischer Strom
-
Strombelastbarkeit bei AC18 A
Ausstattung
-
Anzahl Öffnerkontakte0
-
Anzahl Schließerkontakte0
-
AusschaltverzögertJa
-
EinschaltverzögerungJa
Einstellungen
-
Einstellbereich Verzögerungszeit0.1 S - 10 h
Spannung
-
VersorgungsspannungsartAC/DC
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

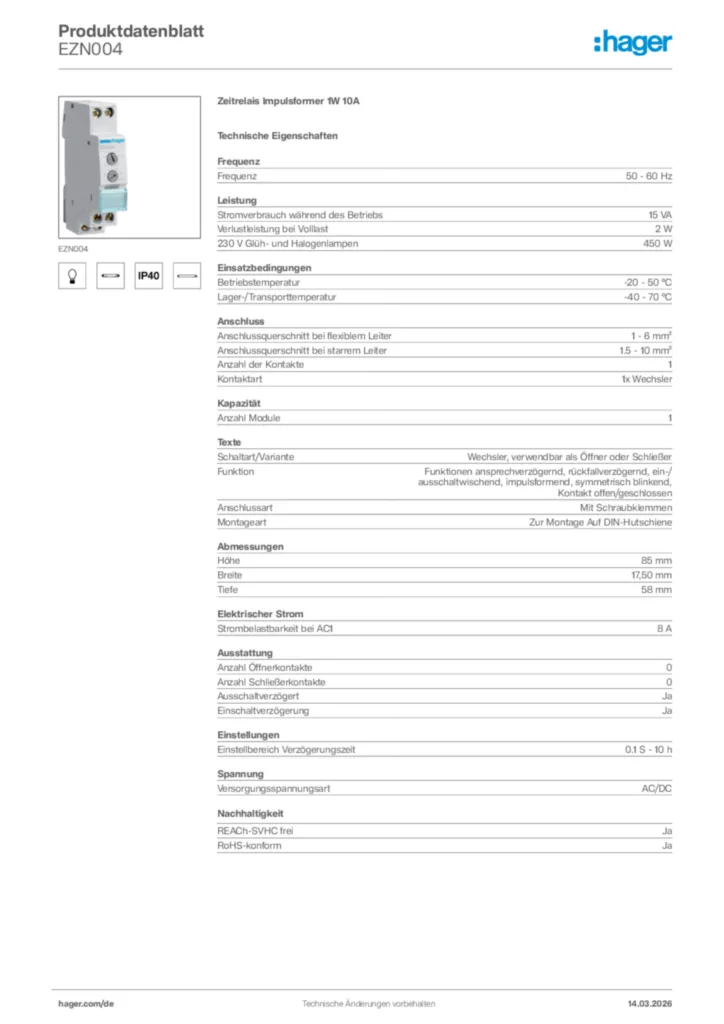

Produktbild EZN004
-
Montageanleitung
Betriebsanleitung für EZN004 - Zeitrelais Impulsformer 1W 10A (EN, Stand: 10.2009)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, el-GR, it-IT, nl-NL, pt-PT 2020-01-01
PDF1,16 MB -
Produktdatenblatt
UK_MD_TDS_DelayTimers.pdf
Produktdatenblatt en-GB 2016-01-06
PDF49,75 kB -
