Leistungsschütz 4P, 80A bei AC-1, 24 VAC EVN080D
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Verfügbarkeit und Preis auf Anfrage
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Architektur
-
Polart4P
Spannung
-
Bemessungsbetriebsspannung Ue12 - 690 V
-
Steuerspannung AC24 - 24 V
-
Stoßspannungsfestigkeit Uimp8000 V
-
Versorgungsspannungsart der SteuerungAC
-
Isolationsspannung Ui690 V
Elektrischer Strom
-
Strombelastbarkeit Ie bei 110V DC1 IEC 60947-480 A
-
Strombelastbarkeit Ie bei 220V DC1 IEC 60947-480 A
-
Strombelastbarkeit Ie bei 3P 220 - 230 V AC1 nach IEC 60947-480 A
-
Strombelastbarkeit Ie bei 3P 220 - 230 V AC3 nach IEC 60947-450 A
-
Strombelastbarkeit bei AC350 A
-
Strombelastbarkeit Ie bei 3P 380 - 400 V AC AC1 nach IEC 60947-480 A
-
Strombelastbarkeit Ie bei 3P 380 - 400 V AC AC3 nach IEC 60947-450 A
Abmessungen
-
Abisolierlänge Hauptkreis Anschluss10 mm
-
Tiefe114 mm
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom41,80 W
-
Verlustleistung pro Spule16 W
-
Betriebsleistung für 3P bei 220- 230 V AC AC1 nach IEC 60947-429 kW
-
Betriebsverbrauch16 VA
-
Anzugsverbrauch150 VA
-
Betriebsleistung für 3P bei 380- 400 V AC AC1 nach IEC 60947-450 kW
-
Betriebsleistung für 3P bei 220- 230 V AC AC3 nach IEC 60947-415,50 kW
Installation, Montage
-
Nominales Drehmoment des Steuerungs- und Hilfskontaktstromkreises1,20 - 1,20 Nm
-
Nominales Drehmoment des Hauptstromkreises3,30 - 3,30 Nm
Konnektivität
-
AnschlussartSchraubanschluss
-
Anschlussart Spule und SignalkontaktSchraubanschluss
Anschluss
-
Kontaktart4S
-
Länge des Steuer- und Zusatzanschlusskabels abisolieren10 mm
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter2,50 - 50 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter0,75 - 4 mm²
Ausstattung
-
Anzahl der Hilfskontakte als Öffner0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl Schließerkontakte4
-
Anzahl Öffnerkontakte0
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Einsatzbedingungen
-
Betriebstemperatur-25 - 60 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
-
Lager-/Transporttemperatur-40 - 80 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EVN080D
-

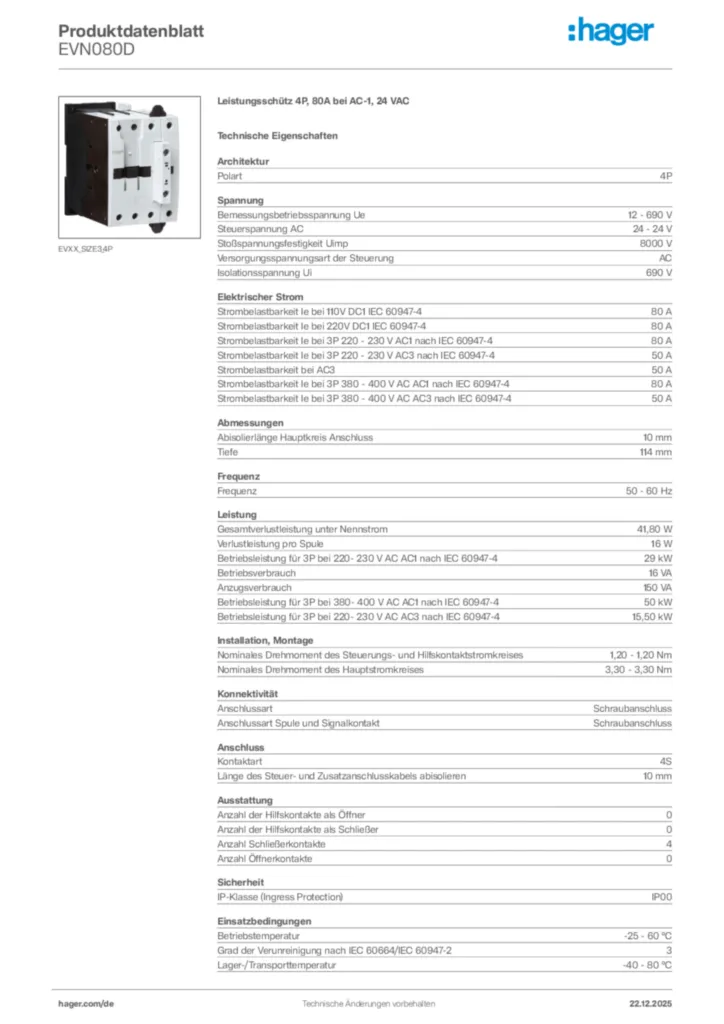

Produktdatenblatt
