Kontrollrelais, Spannung, 1 ph, LCD-Display EU102
EAN
3250612411023
Marke
Hager
VPE
1 Stück
Passende Tools
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Kapazität
-
Anzahl Module2
Einsatzbedingungen
-
Betriebstemperatur-20 - 55 °C
-
Lager-/Transporttemperatur-40 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 10 mm²
Abmessungen
-
Höhe85 mm
-
Breite35 mm
-
Tiefe60 mm
Spannungsversorgung
-
Versorgungsspannung3N, 400/230 V
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
IP-Klasse (Ingress Protection)IP30
Leistung
-
Leistung5 VA
-
Gesamtverlustleistung unter Nennstrom4 W
Konnektivität
-
AnschlussartSchraubanschluss
Elektrischer Strom
-
Strombelastbarkeit bei AC18 A
Einstellungen
-
Ausschaltverzögerungszeit1200 s
Installation, Montage
-
Montage aufDIN Schiene
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

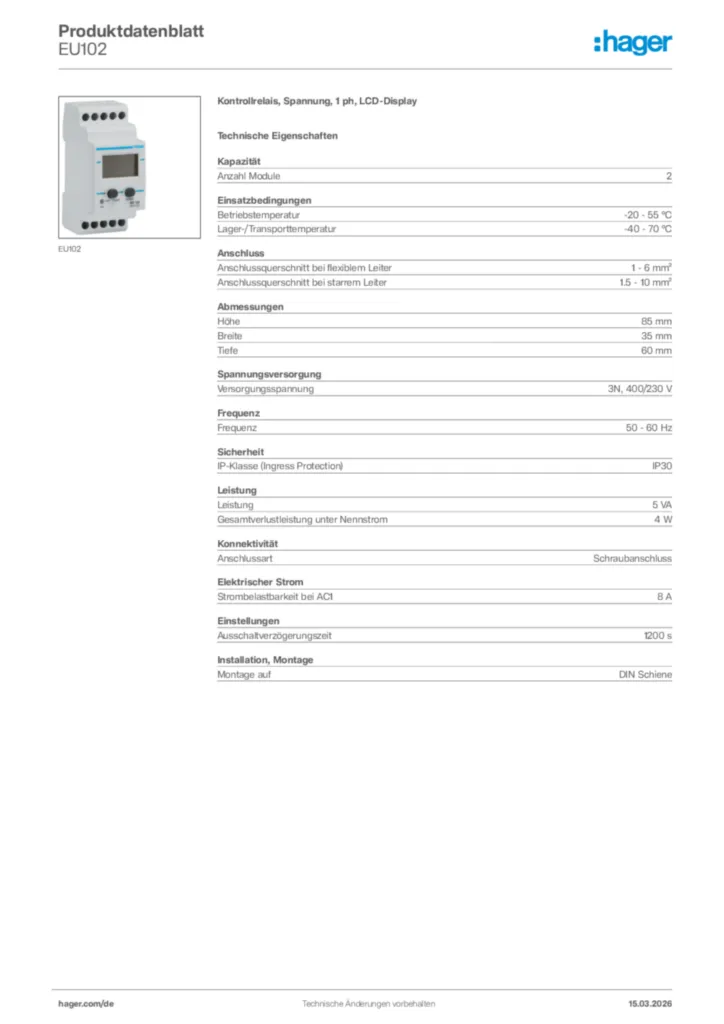

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

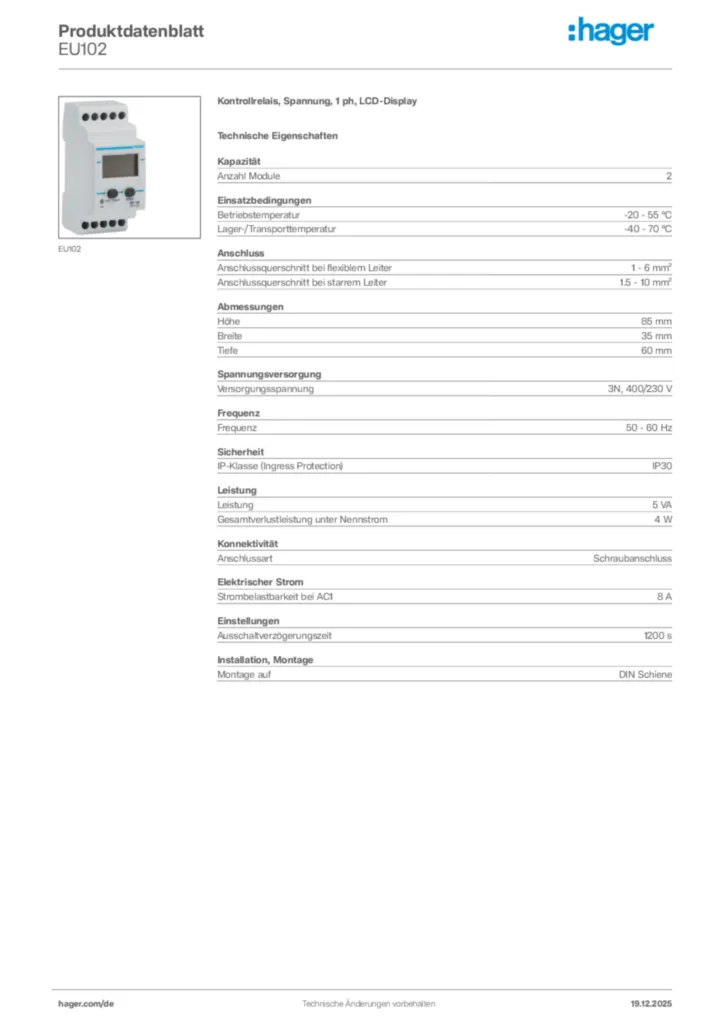

Produktbild EU102
-
Montageanleitung
Bedienungsanleitung für EU102 - Kontrollrelais, Spannung, 1 ph, LCD-Display (DE-EN-IT-FR, Stand: 10.2011)
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2020-01-01
PDF1,08 MB -
Technische Beilage (single-product)
Technischer Anhang - Zähler- und Messgeräte
Stand: 01.04.2022
PDF5,64 MB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
