Steckdose 1-fach 33°-Ausrichtung 16A/250V Rastec 45 reinorange ESR1332004
EAN
4012002245934
Marke
Hager
VPE
20 Stück
Preisgruppe
T080
Preis
17,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 3 Produkte verfügbar
Passend zu
-
GTVR400Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)
15,60 € / Stück* -
GTVR300Geräteträger f 3 Rastec 45 Geräte o 2 Tragstegger aus PA zu VQ06/VR06/VR10(r, l)
12,00 € / Stück* -
GBMAR5045Adapterrahmen von Rastec 50x50mm auf Rastec 45x45mm aus Polyamid weiß
3,40 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom16 A
Spannung
-
Nennspannung250 - 250 V
Frequenz
-
Frequenz50 - 60 Hz
Werkstoff
-
FarbeOrange
-
RAL Nummer2004
-
GlanzgradMatt
-
WerkstoffThermoplast
-
OberflächeUnbehandelt
Abmessungen
-
Höhe45 mm
-
Breite45 mm
-
Tiefe40 mm
-
Anzahl Einheiten1
-
Einbautiefe Unterputz-Dosen45 mm
Konnektivität
-
MontageartRastec 45®, Schnappbefestigung
Ausstattung
-
Anschluss-/Steckertyp SteckdoseSCHUKO
-
Verdrehter ZentraleinsatzJa
-
Mit KlappdeckelNein
-
Mit Schutzleiterkontakt rundNein
-
Mit SignallampeNein
-
Mit SchlossNein
Zubehör
-
Mit BeschriftungsfeldNein
-
Vorbestückt mitSteckdose
Abdeckung, Tür
-
DeckelausführungOhne Deckel
Kapazität
-
Anzahl Module2
Sicherheit
-
Mit erhöhtem BerührungsschutzJa
-
IP-Klasse (Ingress Protection)IP20
Funktionen
-
Mit OrientierungsbeleuchtungNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ESR1332004
-

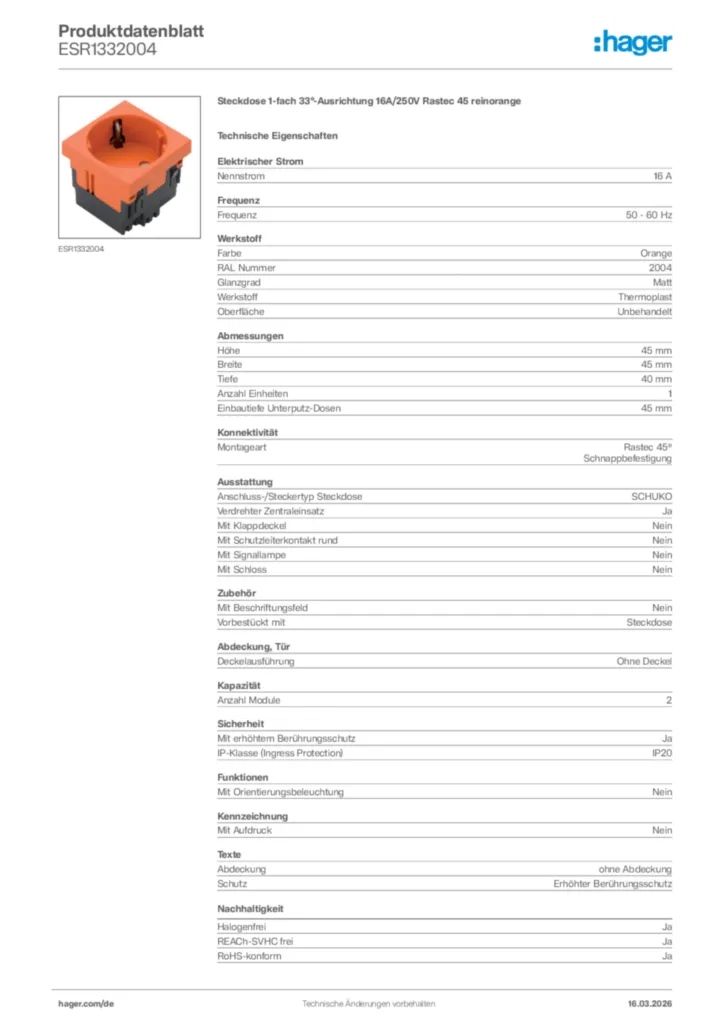

Produktdatenblatt
Hager Produktdatenblatt ESR1332004
Steckdose 1-fach 33°-Ausrichtung 16A/250V Rastec 45 reinorange
PDF -
Bedienungsanleitung
Montageanleitung für GTVRxx, UDKPxx, VExx, VRxx - Versorgungseinheiten, Geräteträger, Bodendosen-Sets (Stand: 05.2016)
Bedienungsanleitung International 2016-05-10
PDF2,20 MB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
Estrichüberdecktes Kanalsystem electraplan UK
Bestellhilfe (23DE0166)
PDF2,32 MB -
DXF Dateien
DXF_Datei ESR1332004
DXF Dateien International 2023-04-18
DXF28,87 kB -
STEP Dateien
Step Model ESR1332004
STEP Dateien International 2023-04-18
STP81,55 kB -
Produkt Zeichnung
ProductTechnicalDrawing_ESR1332004
Product Drawing International 2023-04-18
PDF27,19 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Planen Sie mit dem Online-Konfigurator von Hager Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule. Ganz einfach per Drag & Drop.
URL -
Konformitätserklärung
CE-Konformitätserklärung für EERxx, ESRxx - Steckdose (DE-EN, Stand: 08.2019)
Konformitätserklärung International 2019-08-23
PDF51,91 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
WXF472VGallery 2-F Steckdose SCHUKO+erhöhtem BerührungsschutzPreis30,60 €/ Stück * -
2
WXF472RGallery 2-F Steckdose SCHUKO+erhöhtem Berührungsschutz rotPreis30,60 €/ Stück * -
3
WXF472BGallery 2-F Steckdose SCHUKO+erhöhtem BerührungsschutzPreis30,60 €/ Stück * -
4
VZ10LLCKeystone Modul, universal, LWL, LC Buchse auf LC Buchse, DuPLEx, weißPreis34,50 €/ Stück * -
5
VZ10DSKeystone Modul, universal, Displayport, MiniDP Buchse auf Displayport-BuchsePreis32,80 €/ Stück *
Ausschreibungstext
Steckdose 1-fach 33°-Ausrichtung 16A/250V Rastec 45 reinorange
Schutzkontaktsteckdose nach DIN VDE 0620 zum Einbau als Systemkomponente.
Nennstrom: 16 A
Versorgungsspannungsart: AC
Frequenz: 50 - 60 Hz
Farbe: Orange
Halogenfrei: Ja
RAL Nummer: 2004
Glanzgrad: Matt
Werkstoff: Thermoplast
Höhe: 45 mm
Breite: 45 mm
Tiefe: 40 mm
Einbautiefe Unterputz-Dosen: 45 mm
Montageart: Rastec 45®
Schnappbefestigung
Anschluss-/Steckertyp Steckdose: SCHUKO
Verdrehter Zentraleinsatz: Ja
Mit Klappdeckel: Nein
Mit Schutzleiterkontakt rund: Nein
Mit Signallampe: Nein
Mit Beschriftungsfeld: Nein
Vorbestückt mit: Steckdose
Deckelausführung: Ohne Deckel
Mit erhöhtem Berührungsschutz: Ja
IP-Klasse (Ingress Protection): IP20
Aufdruck: Ohne Aufdruck
Abdeckung: ohne Abdeckung
Fabrikat : Hager oder gleichwertig
Artikel : ESR1332004
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schutzkontaktsteckdose nach DIN VDE 0620 zum Einbau als Systemkomponente.
Nennstrom: 16 A
Versorgungsspannungsart: AC
Frequenz: 50 - 60 Hz
Farbe: Orange
Halogenfrei: Ja
RAL Nummer: 2004
Glanzgrad: Matt
Werkstoff: Thermoplast
Höhe: 45 mm
Breite: 45 mm
Tiefe: 40 mm
Einbautiefe Unterputz-Dosen: 45 mm
Montageart: Rastec 45®
Schnappbefestigung
Anschluss-/Steckertyp Steckdose: SCHUKO
Verdrehter Zentraleinsatz: Ja
Mit Klappdeckel: Nein
Mit Schutzleiterkontakt rund: Nein
Mit Signallampe: Nein
Mit Beschriftungsfeld: Nein
Vorbestückt mit: Steckdose
Deckelausführung: Ohne Deckel
Mit erhöhtem Berührungsschutz: Ja
IP-Klasse (Ingress Protection): IP20
Aufdruck: Ohne Aufdruck
Abdeckung: ohne Abdeckung
Fabrikat : Hager oder gleichwertig
Artikel : ESR1332004
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
