Wochenschaltuhr, 1 Wechslerkontakt, 16A, 2 PLE, digital, DCF77 EG103D
EAN
3250612279951
Marke
Hager
VPE
1 Stück
Preisgruppe
H440
Preis
212,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
DCF Antenne 1 Produkte verfügbar -
Zubehör/Ersatzteile für Schaltuhr 2 Produkte verfügbar
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Optionales Zubehör
-
EG001
Funkempfänger DCF77 für Schaltuhren
212,90 € / Stück*
-
EG004
Sperrschlüssel für Schaltuhren
43,00 € / Stück* -
EG006Aufbewahrungsfach für Programmierschlüssel
16,60 € / Stück*
Technische Merkmale
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
230 V Glüh- und Halogenlampen2300 W
Funktionen
-
Gangreserve in Jahren5 y
-
Mit NetzsynchronisationNein
-
Mit Quartz SynchronisationJa
-
Anzahl Funktionskanäle1
Ausstattung
-
Mit ImpulsprogramJa
-
Anzahl Kanäle1
Anschluss
-
Kontaktart1x Wechsler
-
Anschlussquerschnitt bei flexiblem Leiter1 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 10 mm²
Einstellungen
-
TagesprogrammNein
-
WochenprogrammJa
-
JahresprogrammNein
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Texte
-
AnschlussartMit Schraubklemmen
-
FunktionTastensperre mittels Sperrschlüssel, Mit Impulsfunktion, Anwesenheitssimulation
Abmessungen
-
Höhe85 mm
-
Breite35 mm
-
Tiefe64 mm
Elektrische Hauptattribute
-
Mindestintervall zwischen 2 Schaltzeichen1 min
Kapazität
-
Anzahl Module2
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EG103D
-

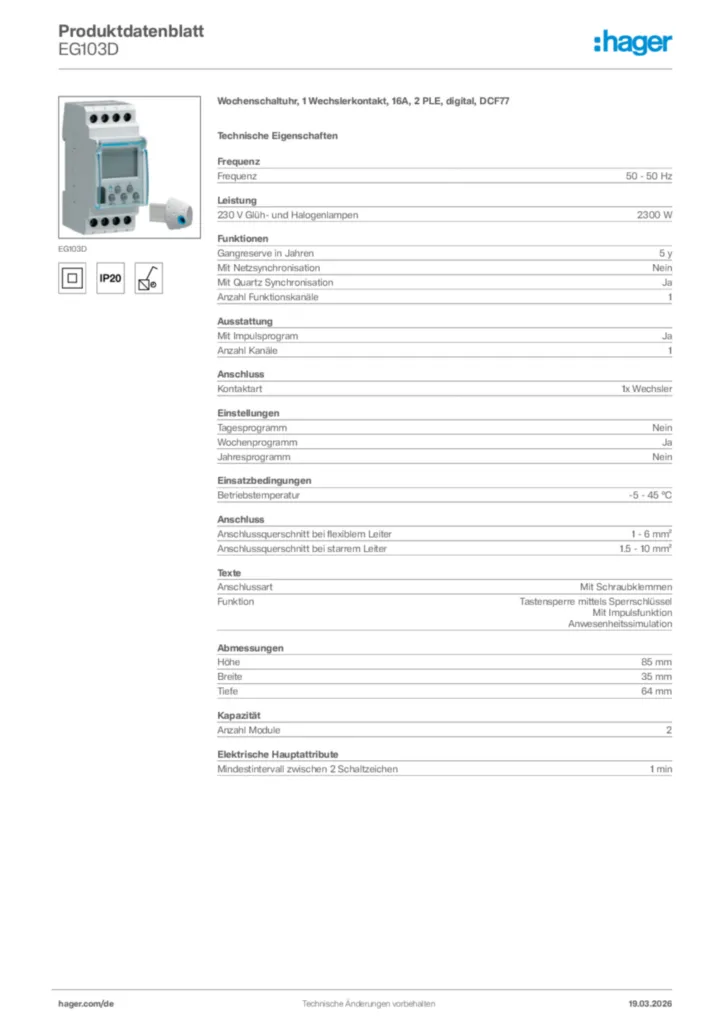

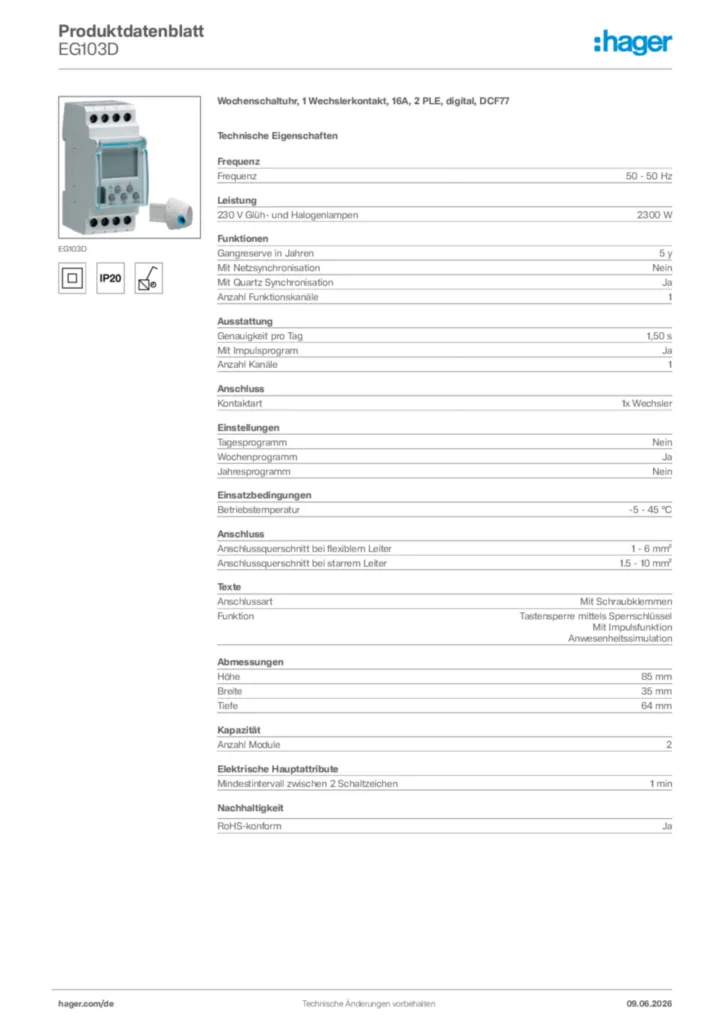

Produktdatenblatt
Hager Produktdatenblatt EG103D
Wochenschaltuhr, 1 Wechslerkontakt, 16A, 2 PLE, digital, DCF77
PDF -
Montageanleitung
Betriebsanleitung für EG103D - Wochenschaltuhr, 1 Wechsler, 16A, 2 PLE, Digital, DCF77 (DE-IT, Stand: 11.2016)
Montageanleitung de-DE, it-IT 2020-01-01
PDF883,34 kB
Montageanleitung en-GB, fr-FR 2020-01-01
PDF791,90 kB -
Tool
CTRL-Software für EG003 (V2.0.1)
Tool International 2023-10-30
EXE40,25 MB
Programmiersoftware für cronotec Schaltuhren (Version 1.6)
Tool de-DE 2023-10-30
ZIP15,93 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-01-21
PDF126,59 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
EG005Programmierschlüssel für SchaltuhrenPreis19,10 €/ Stück * -
2
EG004Sperrschlüssel für SchaltuhrenPreis43,00 €/ Stück *
-
3
TXA022Wochenschaltuhr 2-Kanäle KNX, REG 2MPreis274,10 €/ Stück * -
4
TXA023Wochenschaltuhr 2-Kanäle KNX, DCF77Preis287,60 €/ Stück * -
5
EG006Aufbewahrungsfach für ProgrammierschlüsselPreis16,60 €/ Stück *
Ausschreibungstext
Wochenschaltuhr, 1 Wechslerkontakt, 16A, 2 PLE, digital, DCF77
Wochenschaltuhr digital 1-Kanal zur zeitabhängigen Steuerung von Betriebsmitteln. Mit Programmierschlüssel zur einfachen Realisierung von Ausnahmeprogrammen. Mit Zufallssteuerung und Impulsausgabe, Displaybeleuchtung, Temporäre und permanente Ausnahmesteuerung am Gerät, Balkenanzeige zur schnellen Erkennung der Tagesprogrammierung, Automatische Sommer-/Winterzeitumstellung.
Hinweise: Anschlussklemmen für DCF-Empfänger.
Frequenz: 50 - 50 Hz
230 V Glüh- und Halogenlampen: 2300 W
Gangreserve in Jahren: 5 y
Kontaktart: 1x Wechsler
Betriebstemperatur: -5 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 10 mm²
Fabrikat : Hager oder gleichwertig
Artikel : EG103D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Wochenschaltuhr digital 1-Kanal zur zeitabhängigen Steuerung von Betriebsmitteln. Mit Programmierschlüssel zur einfachen Realisierung von Ausnahmeprogrammen. Mit Zufallssteuerung und Impulsausgabe, Displaybeleuchtung, Temporäre und permanente Ausnahmesteuerung am Gerät, Balkenanzeige zur schnellen Erkennung der Tagesprogrammierung, Automatische Sommer-/Winterzeitumstellung.
Hinweise: Anschlussklemmen für DCF-Empfänger.
Frequenz: 50 - 50 Hz
230 V Glüh- und Halogenlampen: 2300 W
Gangreserve in Jahren: 5 y
Kontaktart: 1x Wechsler
Betriebstemperatur: -5 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 10 mm²
Fabrikat : Hager oder gleichwertig
Artikel : EG103D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
