Energiezähler 3phasig, direkt 125A, 6M, MODBUS, MID ECR310D
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör 1 Produkte verfügbar
Vervollständigen Sie Ihr System

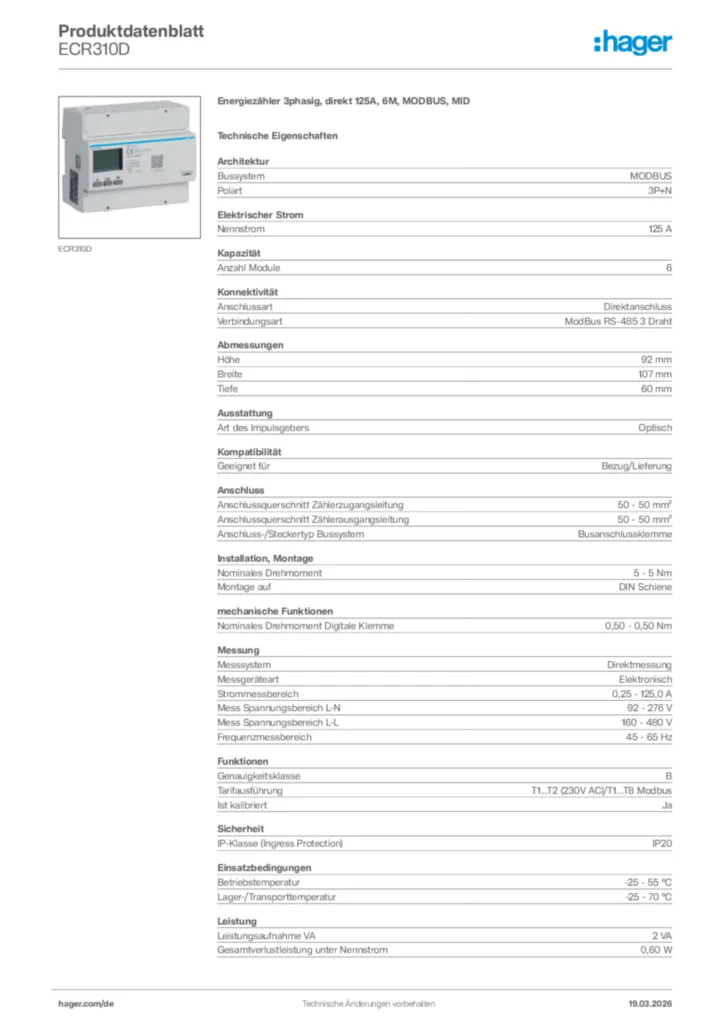

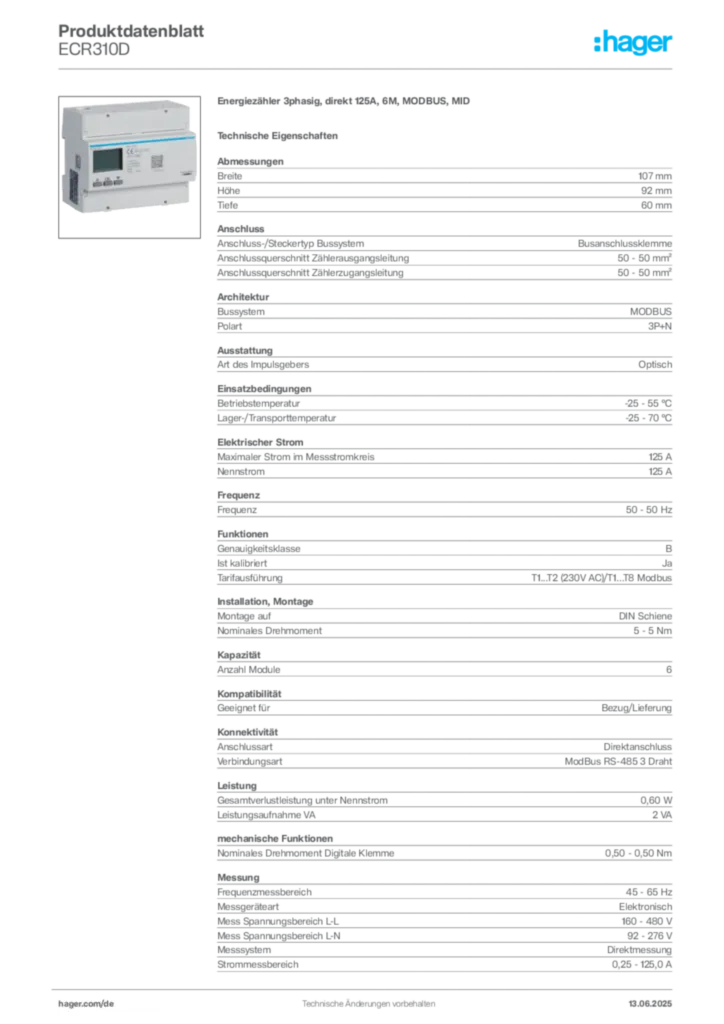

Technische Merkmale
-
BussystemMODBUS
-
Polart3P+N
-
Nennstrom125 A
-
Maximaler Strom im Messstromkreis125 A
-
Anzahl Module6
-
AnschlussartDirektanschluss
-
VerbindungsartModBus RS-485 3 Draht
-
Höhe92 mm
-
Breite107 mm
-
Tiefe60 mm
-
Art des ImpulsgebersOptisch
-
Geeignet fürBezug/Lieferung
-
Anschlussquerschnitt Zählerzugangsleitung50 - 50 mm²
-
Anschlussquerschnitt Zählerausgangsleitung50 - 50 mm²
-
Anschluss-/Steckertyp BussystemBusanschlussklemme
-
Nominales Drehmoment5 - 5 Nm
-
Nominales Drehmoment Digitale Klemme0,50 - 0,50 Nm
-
MesssystemDirektmessung
-
MessgeräteartElektronisch
-
Strommessbereich0,25 - 125,0 A
-
Mess Spannungsbereich L-N92 - 276 V
-
Mess Spannungsbereich L-L160 - 480 V
-
Frequenzmessbereich45 - 65 Hz
-
GenauigkeitsklasseB
-
TarifausführungT1...T2 (230V AC)/T1...T8 Modbus
-
Ist kalibriertJa
-
IP-Klasse (Ingress Protection)IP20
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 70 °C
-
Leistungsaufnahme VA2 VA
-
Gesamtverlustleistung unter Nennstrom0,60 W
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ECR310D
-
Montageanleitung
Bedienungs- und Montageanleitung für ECR310D - Energiezähler 3phasig, direkt 125A (DE-PL-AR, 2019-09)
Montageanleitung de-DE, pl-PL 2019-10-02
PDF1,74 MBMontageanleitung International 2019-10-02
PDF1,65 MB -
Produktanhang
Modbus table for energy meters (version from 24th July 2019)
XLS177,00 kBProduktanhang International 2022-10-04
PDF836,11 kB -
Handbuch
Handbuch de-DE, en-GB 2024-01-29
PDF2,78 MB -
Technische Broschüre
Intelligentes Energiemonitoring für den Zweck- und Gewerbebau
Einfach mehr sehen (20DE0045)
PDF1,71 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 38
DIN VDE 0100-801: 2015-10 (16DE0118_01)
PDF1,76 MB -
Produktinformation
Busanschluss für konventionelle Energiezähler:
die KNX-Schnittstelle TXF121 für Energiezählung mit domovea basic (TJA670) und expert (TJA470) (22DE0073)
PDF3,99 MBEnergiezähler
Intelligent zählen, abrechnen, sparen (19DE0225)
PDF4,41 MB -
Technische Beilage (single-product)
Technischer Anhang - Zähler- und Messgeräte
Stand: 01.04.2022
PDF5,64 MBVerlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-04-15
PDF461,68 kB
Ausschreibungstext
Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen möglich (2 Tarifzählungen über 230 V AC und Modbus, zusätzlich 6 Tarifzählungen über Modbus ansteuerbar). Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Neben den zuvor genannten Messwerten können über Modbus auf die aktuellen Summen-Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) sowie den Leistungsfaktor zugegriffen werden. Außerden können die Werte des Teilzählers für Wirkenergie von jedem Tarif über Modbus einzeln zurückgesetzt werden. Endwiderstand (120Ohm ) zum Abschluss der Modbusleitung integriert. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
Bussystem: MODBUS
Anzahl Module: 6
Anschluss-/Steckertyp: Direktanschluss
Messsystem: Direktmessung
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
Schutzart IP: IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA
Fabrikat : Hager oder gleichwertig
Artikel : ECR310D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
