Energiezähler 1phasig, direkt 40A, 1M ECN140D
EAN
3250612231355
Marke
Hager
VPE
1 Stück
Preisgruppe
H411
Passende Tools
Preis
108,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Technische Merkmale
Architektur
-
Polart1P+N
Elektrischer Strom
-
Nennstrom40 A
-
Maximaler Strom im Messstromkreis40 A
Kapazität
-
Anzahl Module1
Konnektivität
-
AnschlussartDirektanschluss
Abmessungen
-
Höhe92 mm
-
Breite18 mm
-
Tiefe58 mm
Ausstattung
-
Art des ImpulsgebersOptisch
Kompatibilität
-
Geeignet fürBezug
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung16 - 16 mm²
-
Anschlussquerschnitt Zählerausgangsleitung16 - 16 mm²
Installation, Montage
-
Nominales Drehmoment1 - 1 Nm
-
Montage aufDIN Schiene
Messung
-
MesssystemDirektmessung
-
MessgeräteartElektronisch
-
Strommessbereich0,25 - 40,0 A
-
Mess Spannungsbereich L-N184 - 276 V
-
Frequenzmessbereich45 - 65 Hz
Spannungsversorgung
-
Anzahl der Phasen für Einspeisung1
Funktionen
-
GenauigkeitsklasseB
-
TarifausführungEintarif
-
Ist kalibriertJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Leistung
-
Leistungsaufnahme VA2 VA
-
Gesamtverlustleistung unter Nennstrom1 W
Frequenz
-
Frequenz50 - 50 Hz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ECN140D
-

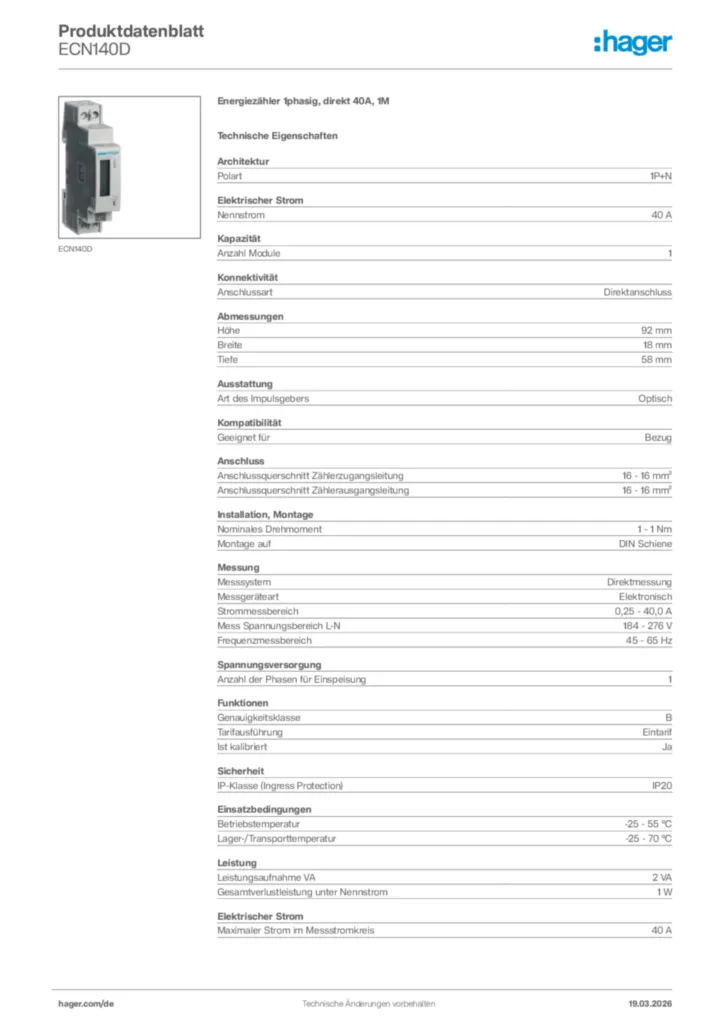

Produktdatenblatt
Hager Produktdatenblatt ECN140D
Energiezähler 1phasig, direkt 40A, 1M
PDF -
Montageanleitung
Montageanleitung International 2019-04-25
PDF283,47 kB
Montageanleitung für ECN140D, VKS21SM - Energiezähler 1phasig, Erweiterungssatz, vision (DE-AR-PL, Stand: 04.2019)
Montageanleitung de-DE, pl-PL 2019-04-25
PDF362,42 kB -
Handbuch
Installer Leaflet ECN140D
Handbuch de-DE, en-GB 2024-01-11
PDF917,64 kB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Produktinformation
Busanschluss für konventionelle Energiezähler:
die KNX-Schnittstelle TXF121 für Energiezählung mit domovea basic (TJA670) und expert (TJA470) (22DE0073)
PDF3,99 MB
Energiezähler
Intelligent zählen, abrechnen, sparen (19DE0225)
PDF4,41 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-04-15
PDF436,75 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ECP180DEnergiezähler 1phasig, direkt 80A, 2M, S0, MIDPreis322,90 €/ Stück * -
2
ECR180DEnergiezähler 1phasig, direkt 80A, 2M, MODBUS, MIDPreis456,10 €/ Stück * -
3
TXF121KNX-Schnittstelle für elektrische EnergiezählerPreis148,50 €/ Stück * -
4
ECA180TEnergiezähler 1phasig, direkt 3x80A, 4M, AGARDIOPreis911,40 €/ Stück * -
5
ECM180TEnergiezähler 1phasig, direkt 3x80A, 4M, MBUSPreis867,80 €/ Stück *
Ausschreibungstext
Energiezähler 1phasig, direkt 40A, 1M
Energiezähler mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Zur Messung von Energiebezug in allen Netzsystemen geeignet. Digitales Display zur Anzeige von der bezogenen Wirkenergie (kWh) mit bis zu 7 Stellen inklusive Nachkommastellen. Über eine IR-Schnittstelle können zusätzliche Messwerte ausgegeben werden. Die Messdaten werden periodisches abgespeichert.
Anzahl Module: 1
Anschlussart: Direktanschluss
Messsystem: Direktmessung
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
IP-Klasse (Ingress Protection): IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA
Fabrikat : Hager oder gleichwertig
Artikel : ECN140D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Energiezähler mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Zur Messung von Energiebezug in allen Netzsystemen geeignet. Digitales Display zur Anzeige von der bezogenen Wirkenergie (kWh) mit bis zu 7 Stellen inklusive Nachkommastellen. Über eine IR-Schnittstelle können zusätzliche Messwerte ausgegeben werden. Die Messdaten werden periodisches abgespeichert.
Anzahl Module: 1
Anschlussart: Direktanschluss
Messsystem: Direktmessung
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
IP-Klasse (Ingress Protection): IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA
Fabrikat : Hager oder gleichwertig
Artikel : ECN140D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
