Energiezähler, Stromzähler 3phasig, direkt 125A, 6M, MBUS, MID ECM310D
Der 3-phasige Energiezähler mit direkter Messung bis 125 Ampere und 6 Modulen unterstützt M-Bus und 4-Quadrantenmessung. Er erfüllt die Genauigkeitsklassen Wirkenergie Klasse B nach DIN EN 50470-3 und Wirkleistung Klasse 1 nach IEC 62053-21. MID-zertifiziert, bietet er Funktionen für Energiebezug- und -lieferungsmessung, unterstützt 2 Tarife und zeigt detaillierte Echtzeitdaten auf einem beleuchteten Digitaldisplay.
EAN
3250612231331
Marke
Hager
VPE
1 Stück
Passende Tools
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Das Produkt ist leider nicht mehr lieferbar.
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung: ECM312D
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung: ECM312D
Technische Merkmale
Architektur
-
BussystemM-BUS
-
Polart3P+N
Elektrischer Strom
-
Nennstrom125 A
-
Maximaler Strom im Messstromkreis125 A
Kapazität
-
Anzahl Module6
Konnektivität
-
AnschlussartDirektanschluss
Abmessungen
-
Höhe92 mm
-
Breite107 mm
-
Tiefe60 mm
Ausstattung
-
Art des ImpulsgebersOptisch
Kompatibilität
-
Geeignet fürBezug/Lieferung
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung50 - 50 mm²
-
Anschlussquerschnitt Zählerausgangsleitung50 - 50 mm²
-
Anschluss-/Steckertyp BussystemBusanschlussklemme
Installation, Montage
-
Nominales Drehmoment5 - 5 Nm
-
Montage aufDIN Schiene
mechanische Funktionen
-
Nominales Drehmoment Digitale Klemme0,50 - 0,50 Nm
Messung
-
MesssystemDirektmessung
-
MessgeräteartElektronisch
-
Strommessbereich0,25 - 125,0 A
-
Mess Spannungsbereich L-N92 - 276 V
-
Mess Spannungsbereich L-L160 - 480 V
-
Frequenzmessbereich45 - 65 Hz
Funktionen
-
GenauigkeitsklasseB
-
TarifausführungT1...T2 (230V AC)/T1...T2 M-BUS
-
Ist kalibriertJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Leistung
-
Leistungsaufnahme VA2 VA
-
Gesamtverlustleistung unter Nennstrom0,60 W
Frequenz
-
Frequenz50 - 50 Hz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ECM310D
-

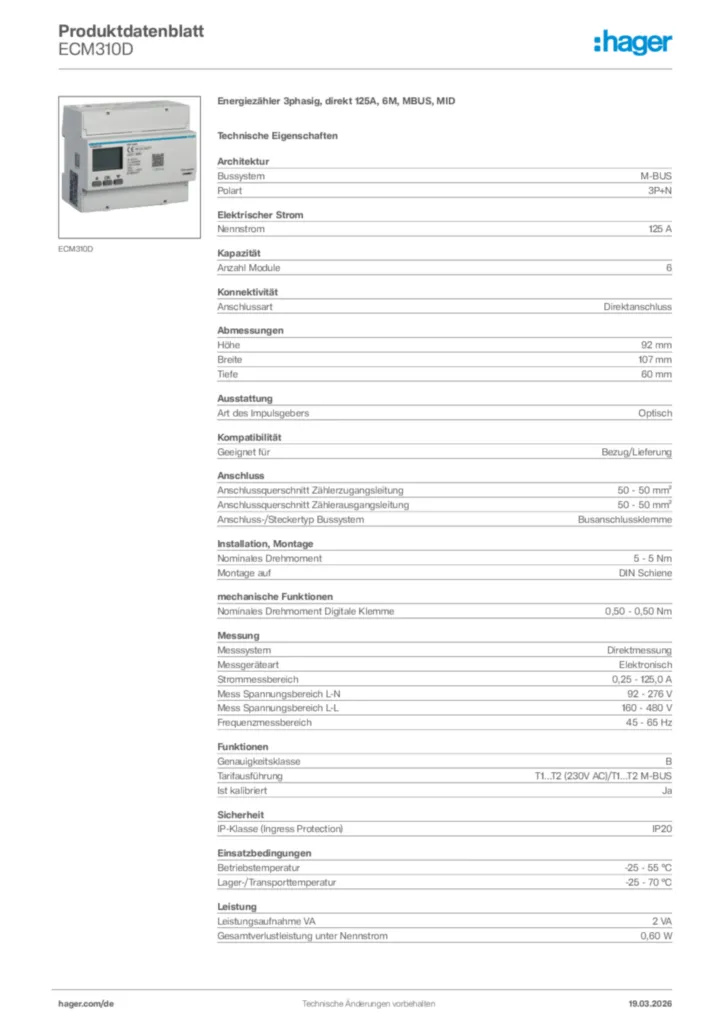

Produktdatenblatt
Hager Produktdatenblatt ECM310D
Energiezähler 3phasig, direkt 125A, 6M, MBUS, MID
PDF -
Produktanhang
M-Bus Protocol Technical description - Rev.2.2
XLS187,00 kB -
Handbuch
Installer leaflet ECM310D
Handbuch de-DE, en-GB 2024-01-29
PDF2,71 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Produktinformation
Busanschluss für konventionelle Energiezähler:
die KNX-Schnittstelle TXF121 für Energiezählung mit domovea basic (TJA670) und expert (TJA470) (22DE0073)
PDF3,99 MB
Energiezähler
Intelligent zählen, abrechnen, sparen (19DE0225)
PDF4,41 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-04-15
PDF461,68 kB
Mehr Downloads
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
