Energiezähler 1phasig, direkt 3x80A, 4M, MBUS ECM180T
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

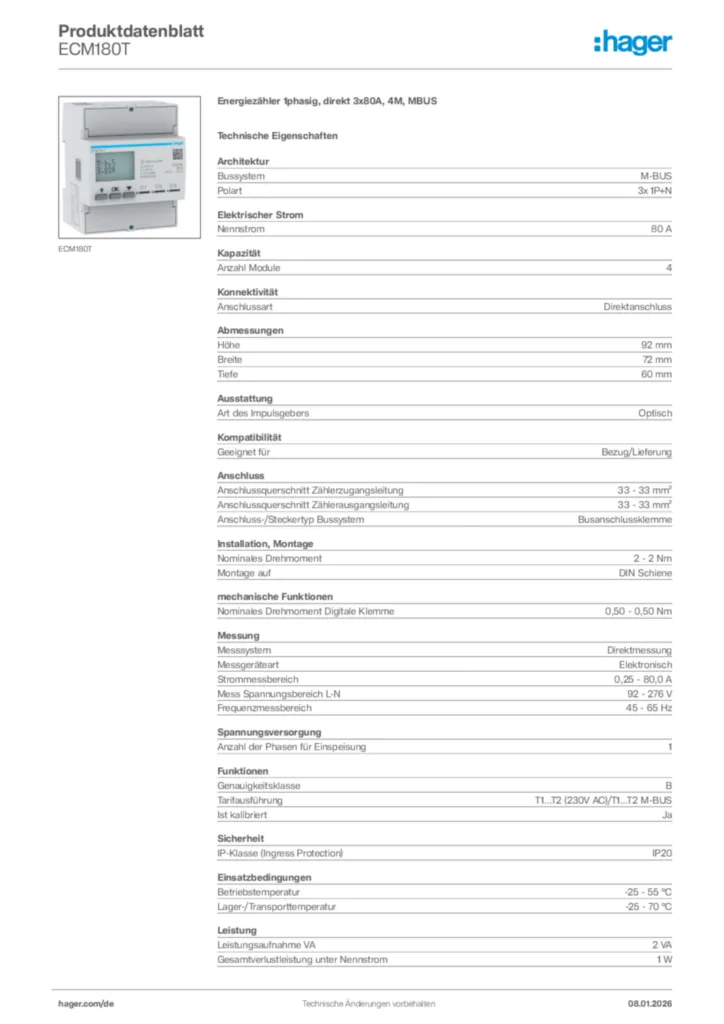

Technische Merkmale
-
BussystemM-BUS
-
Polart3x 1P+N
-
Nennstrom80 A
-
Maximaler Strom im Messstromkreis80 A
-
Anzahl Module4
-
AnschlussartDirektanschluss
-
Höhe92 mm
-
Breite72 mm
-
Tiefe60 mm
-
Art des ImpulsgebersOptisch
-
Geeignet fürBezug/Lieferung
-
Anschlussquerschnitt Zählerzugangsleitung33 - 33 mm²
-
Anschlussquerschnitt Zählerausgangsleitung33 - 33 mm²
-
Anschluss-/Steckertyp BussystemBusanschlussklemme
-
Nominales Drehmoment2 - 2 Nm
-
Nominales Drehmoment Digitale Klemme0,50 - 0,50 Nm
-
MesssystemDirektmessung
-
MessgeräteartElektronisch
-
Strommessbereich0,25 - 80,0 A
-
Mess Spannungsbereich L-N92 - 276 V
-
Frequenzmessbereich45 - 65 Hz
-
Anzahl der Phasen für Einspeisung1
-
GenauigkeitsklasseB
-
TarifausführungT1...T2 (230V AC)/T1...T2 M-BUS
-
Ist kalibriertJa
-
IP-Klasse (Ingress Protection)IP20
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 70 °C
-
Leistungsaufnahme VA2 VA
-
Gesamtverlustleistung unter Nennstrom1 W
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ECM180T
-
Montageanleitung
Montageanleitung International 2019-10-17
PDF1,31 MBMontageanleitung für ECM180T - Energiezähler 1phasig, direkt 3x80A, 4M, MBUS (DE-AR-PL, Stand: 10.2019)
Montageanleitung de-DE, pl-PL 2019-10-17
PDF1,40 MB -
Produktanhang
M-Bus Protocol Technical description - Rev.2.2
XLS187,00 kB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Produktinformation
Busanschluss für konventionelle Energiezähler:
die KNX-Schnittstelle TXF121 für Energiezählung mit domovea basic (TJA670) und expert (TJA470) (22DE0073)
PDF3,99 MBEnergiezähler
Intelligent zählen, abrechnen, sparen (19DE0225)
PDF4,41 MB -
Technische Beilage (single-product)
Technischer Anhang - Zähler- und Messgeräte
Stand: 01.04.2022
PDF5,64 MBVerlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Zertifikat für ECA180T, ECM180T, ECP180T, ECR180T - Energiezähler 1phasig, direkt 3x80A, 4M (Stand: 03.2019)
Konformitätserklärung International 2020-01-01
PDF110,84 kB
Ausschreibungstext
Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. 2 Tarifzählungen über 230 V AC oder Mbus ansteuerbar. Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirkenergie (kWh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Neben den zuvor genannten Messwerten können über Mbus auf die aktuellen Summen-Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) zugegriffen werden. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
Bussystem: M-BUS
Anzahl Module: 4
Anschluss-/Steckertyp: Direktanschluss
Messsystem: Direktmessung
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
Schutzart IP: IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA
Fabrikat : Hager oder gleichwertig
Artikel : ECM180T
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
